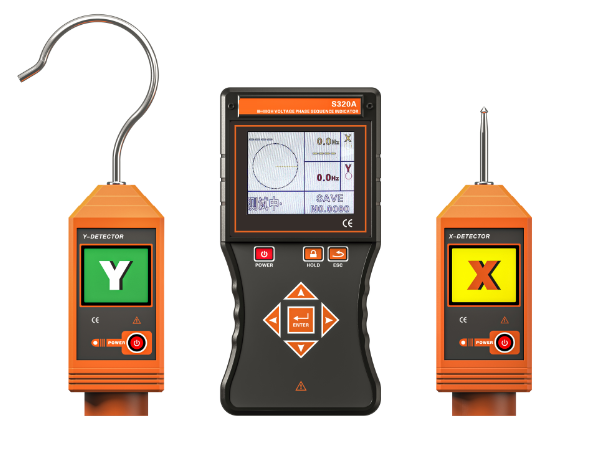

S320A全智能无线高低压核相仪又名全智能无线高压语音核相仪、无线高压核相器，简称核相仪或核相器，由无线接收器、探测器、伸缩绝缘杆等组成。接收器采用3.5寸真彩液晶屏，同屏显示核相结果、相位、频率、向量图指示，有“X信号正常、Y信号正常、同相、异相”等语音提示，清晰直观。空旷地面核相距离可达160m远，能对10V～550kV的电压线路全智能核相，其中35kV及以下的裸导线可以直接接触核相，35kV以上的裸导线采用非接触式核相，非接触核相是将探测器逐渐靠近被测导线，当感应到电场信号时就可以完成核相，这样无需直接接触高压导线，更加安全！本核相仪同时具有高压验电器、高压相位表、高压相序表的功能，可以用于验电、相序测试，变压器组别判断等。
|
功 能 |
高低压无线语音核相、频率、相位、相序、验电测试 |
|
电 源 |
DC 3.7V可充锂电池，USB充电接口，连续工作约10小时 |
|
传输方式 |
315MHz、433MHz无线传输 |
|
核相距离 |
约160m |
|
显示模式 |
3.5寸真彩液晶屏显示 |
|
量 程 |
核相电压等级：AC 10V～550kV |
|
相位：0.0°～360.0° |
|
|
频率：45Hz～75Hz |
|
|
分 辨 率 |
0.1°；0.1Hz |
|
精 度 |
相位：≤±10°(23℃±5℃，80%RH以下) |
|
频率：≤±2Hz(23℃±5℃，80%RH以下) |
|
|
相别定性 |
同相:－30°～30°；异相: 90°～150°和210°～270° |
|
语音功能 |
同相、异相、X信号正常、Y信号正常等语音功能 |
|
绝缘杆尺寸 |
拉伸后长约3米；收缩后长约0.6米(可选配五米操作杆) |
|
数据存储 |
9999组 |
|
核相方式 |
接触核相：35kV以下裸导线，或110kV以下有安全绝缘外皮的导线直接接触核相。(带绝缘杆操作) |
|
非触核相：35kV以上裸导线，或110kV以上线路采用非接触核相。(带绝缘杆操作) |
|
|
验电指示 |
探测器“嘟--嘟--嘟”蜂鸣声 |
|
换 档 |
自动换档 |
|
采样速率 |
2次/秒 |
|
仪表尺寸 |
探测器：长宽厚145mm×60mm×48mm |
|
接收器：长宽厚250mm×100mm×40mm |
|
|
背光控制 |
按上下箭头键调整背光亮度 |
|
感应强度控制 |
根据感应的电场强不同，探测器能自动控制放大倍数，便于排线密集场所核相 |
|
数据保持 |
测试模式下按HOLD键保持数据，再按HOLD键取消保持 |
|
退出功能 |
按ESC键退出当前功能界面，返回上级目录 |
|
数据查阅 |
按ENTER进入数据查阅模式后，按箭头键翻阅所存数据 |
|
无信号指示 |
当接收器没有收到发射信号时动态显示“----”符号 |
|
自动关机 |
开机约15分钟后，仪表自动关机，以降低电池消耗 |
|
电池电压 |
当电池电压低于3.2V时： 探测器：电源指示灯慢闪，提醒充电； 接收端：电池电压低符号显示，提醒充电 |
|
额定电流 |
探测器：35mA max；接收器：300mA max |
|
仪表质量 |
探测器：205g(含电池) |
|
接收器：395g(含电池) |
|
|
绝缘杆：1kg |
|
|
总质量：5.4kg(含仪表箱) |
|
|
工作温湿度 |
-10℃～40℃；80%Rh以下 |
|
存放温湿度 |
-10℃～60℃；70%Rh以下 |
|
干 扰 |
无特强电磁场；无433MHz 、315MHz同频干扰 |
|
绝缘强度 |
绝缘杆：AC 110kV/rms(5节绝缘杆全部拉伸后，两端之间) |
|
探测器：2000V/rms(外壳两端之间) |
|
|
接收器：2000V/rms(外壳两端之间) |
|
|
结 构 |
防滴漏Ⅱ型、IP63 |
|
适合安规 |
GB13398－92、GB311.1－311.6－8、3DL408－91标准和国家新颁布电力行业标准《带电作业用1kV～35kV便携式核相器通用技术条件DL/T971-2005》要求 |
|
符合IEC61481－A2:2004；IEC 61243－1 ed.2:2003标准 |
|
探测器 |
2个(X、Y各1个) |
|
接收器 |
1台 |
|
天线 |
3根 |
|
伸缩绝缘杆 |
2根 |
|
铝箱 |
1个 |
|
探钩、探针 |
4只（各2只） |
|
USB充电器、充电线 |
1套 |
|
锂电池 |
3个(仪表内) |
|
自校线 |
1根 |
|
辅助测试线 |
2根 |
|
用户手册、保修卡、合格证 |
1套 |
