承装修试设备-变频串联谐振试验装置由哪些部分组成？

发布日期：2020-09-15　点击：3285次

变频串联谐振试验装置是通过改变试验系统的电感量和试验频率，使回路处于谐振状态，这样试验回路中试品上的大部分容性电流与电抗器上的感性电流相抵消，电源供给的能量仅为回路中消耗的用功功率，为试品容量的1/Q(Q为系统的谐振倍数);因此变频串联谐振试验装置试验电源的容量在降低，重量大大减轻。谐振试验装置系统按调节方式分为调感式(VISR)和调频式(VFSR)两种。系统可以满足耐压要求，但由于重量大，可移动性差，主要用于试验室。其是利用电抗器的电感与被试品电容实现电容谐振，在被试品上获得高电压、大电流，其是当前高电压试验的一种新的方法与潮流，在国内外已经得到广泛的应用。变频串联谐振试验装置是谐振式电流滤波电路，能改善电源波形畸变，获得较好的正弦电压波形，有效防止谐波峰值对被试品的误击穿。

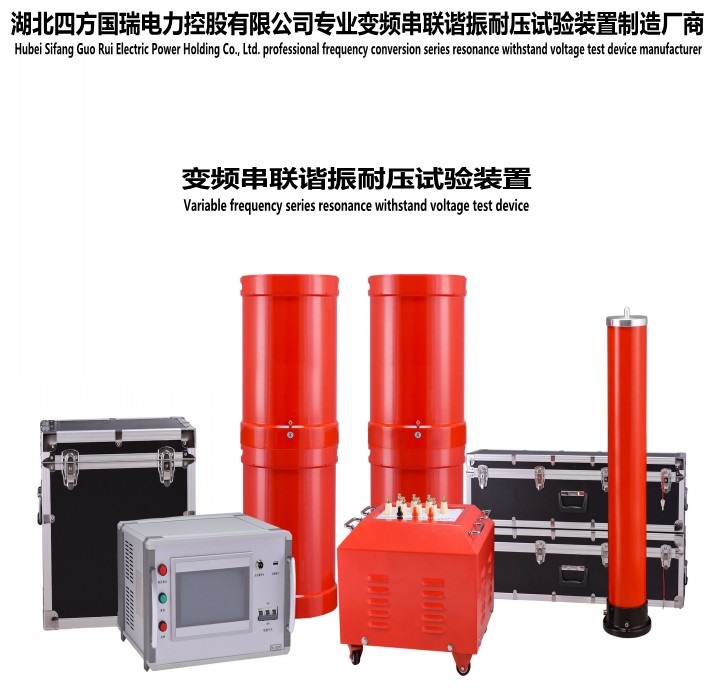

下面我给大家讲讲它的组成部分：


1、变频调压电源：既可改变试验装置输出的频率，又可改变其输出的电压。


2、补偿电容器：用来补偿小电容试品，使谐振频率达到规定范围。


3、电抗器：与被试品串联，构成LC串联谐振电路。


4、分压器：用来测量被试品上的电压，同时作为采样信号反馈给变频调压电源。


5、激励变压器：起电磁耦合及电压变换的作用，并按自身的变比来提升电压。
