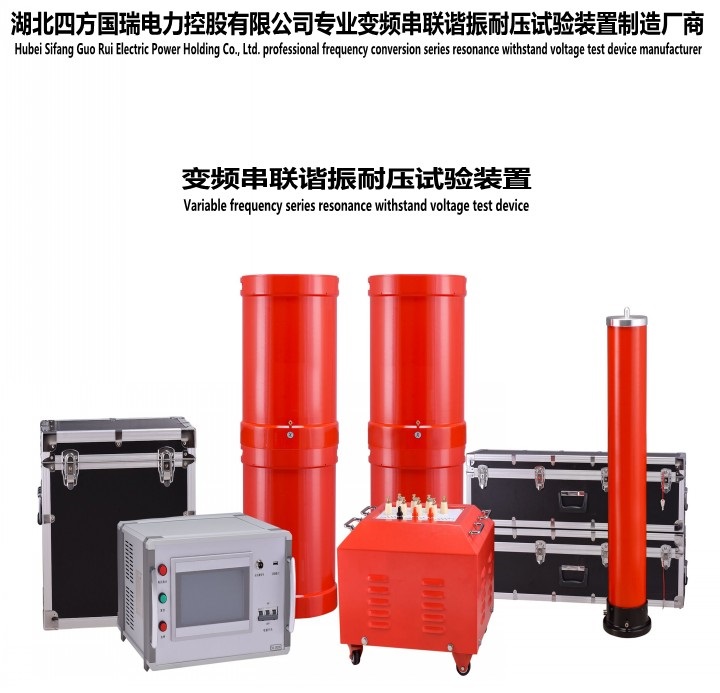

承装修试设备-变频串联谐振试验中电抗器的正确接线方式

发布日期：2020-09-14　点击：3150次

变频串联谐振试验中电抗器的正确接线方式分串联和并联两种：

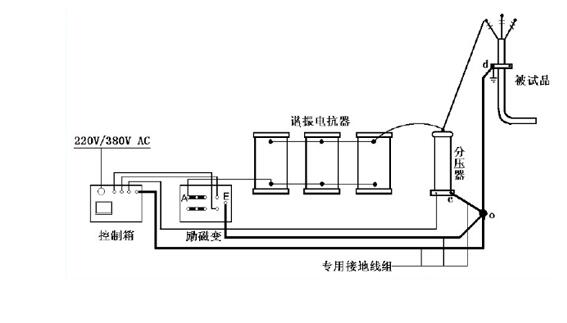

一、电抗器串联

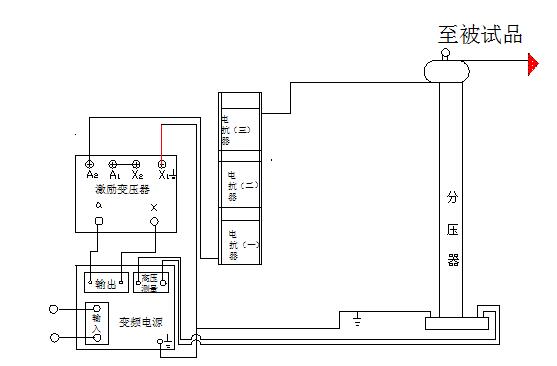

二、并联

试验操作步骤

试验准备工作

根据被试品试验电压及电流的不同确定不同的电抗器连接方式，按确定的试验接线图接好试验接线，检查无误。

检查试验设备完好齐全，现场安全措施完备。

(2)开始试验

(试验时可选择手动试验、自动试验两种试验方法，详细使用及操作说明见

《变频电源用户操作使用手册》)

过压保护校验：

例：当试验电压为12kV时，过压保护将自动设定为试验电压的1.1倍(即13.2kV)，当试验电压到达设定的保护值后，仪器将自动断开主电源的输出，并进行过压保护提示。

注:若采用手动试验，则过压保护设定值按实际试验电压的1.1设进行设定

过流保护校验：

由用户设置过流保护值，当电流达到或高于保护电流时，系统软、硬件将同时停机保护，并弹出保护信息，向用户报告过流保护动作时的状态。

该套系统激励变大过流保护整定值不超过40A。

例：当试验电流到达设定的保护值后，仪器应自动断开主电源的输出，并进行过流保护提示。

注：低压过流保护设定：按激励变压器低压侧电流的2倍整定,大值不高于激励变压器低压侧额定的3倍.
