优质五级承装修试设备|变频串联谐振成套装置

发布日期：2020-09-06　点击：1325次

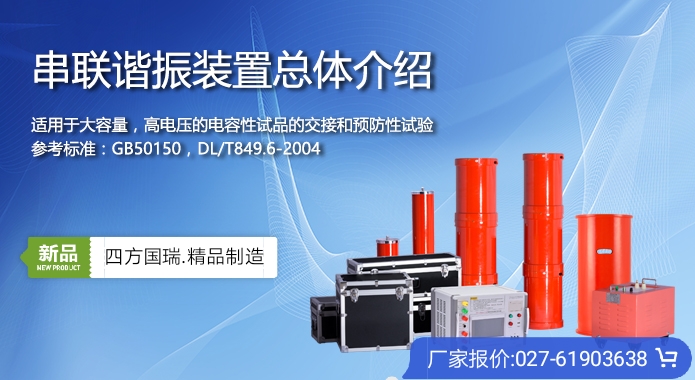

五级承装修试设备|变频串联谐振成套装置产品描述：

智能变频串联谐振成套装置是运用串联谐振的原理，通过调节变频控制器的输出频率，使得回路中的电抗器的电感L和试品电容C发生串联谐振，谐振电压即为试品上所加电压。

产品特性：

  ◆ 智能变频串联谐振成套装置体积小、重量轻，适合于现场使用

  变频控制器集调压、调频、控制及保护功能为一体，省去了笨重的调压器，而且操作方便、读数直观。由于系统Q值较高（30-120），有效地解决了由于电源容量的不足对现场试验的制约。当电压等级较高时，电抗器采用多级或叠积式结构，便于运用输及现场安装。

  ◆ 安装可靠性高

  变频装置采用先进的设计思想、高品质的IGBT及驱动回路使输出波形失真度小，频率输出稳定性好，具有良好的IGBT、过电流、过电压（保护值可根据需要人为整定）以及放电保护功能，可保护设备及人身的安全；当试品放电或击穿时，由于谐振条件被破坏，短路电流小，只有试品试验电流的1/Q，避免了因击穿对试品造成的损坏。

  ◆ 试验的等效性好

  采用接近工频（30HZ-300HZ）的交流电压作为试验电源，无论是在等效性和*性上都与50HZ/60HA的工频电源非常接近，保证了试验结果的可靠性和真实性。

主要应用：

1、6kV-500kV高压交联电缆的交流耐压试验

2、发电机的交流耐压试验

3、GIS和SF6开关的交流耐压试验

4、6kV-500kV变压器的工频耐压试验

5、其它电力高压设备如母线，套管，互感器的交流耐压试验。

技术参数：

    环境温度：-10～45℃

    环境湿度：≤90%

    海拔高度：≤2000M

    电源输入：220V±10%单相   50Hz  输出0～220V(≤10KW)

                   380V±10%三相   50Hz  输出0～400V

    额定试验容量：0～8000KVA（选择）

    谐振电压：0～1000KV（选择）

    频率调节范围：0.1～300Hz

    系统测量精度：0.5级

    频率调节分频率：0.01Hz

    不稳定度：≤0.05%

    输出波形：正弦波

    波形畸变率：≤0.5%

    噪声：≤60dB

    电抗器Q值：30～200（选择）
