串联谐振试验装置如何选择

发布日期：2020-09-02　点击：3232次

电力行业经常需要进行测量高压电力电缆的串联谐振点工作，要使用串联谐振试验装置，但根据电缆的不同耐压等级，使用串联谐振试验设备也不同，电力职工应该如何选择串联谐振试验装置?本文将为大家简单介绍一下。

串联谐振试验究竟如何进行选型，我们先来看看串联谐振的一些基本特征参数和需求

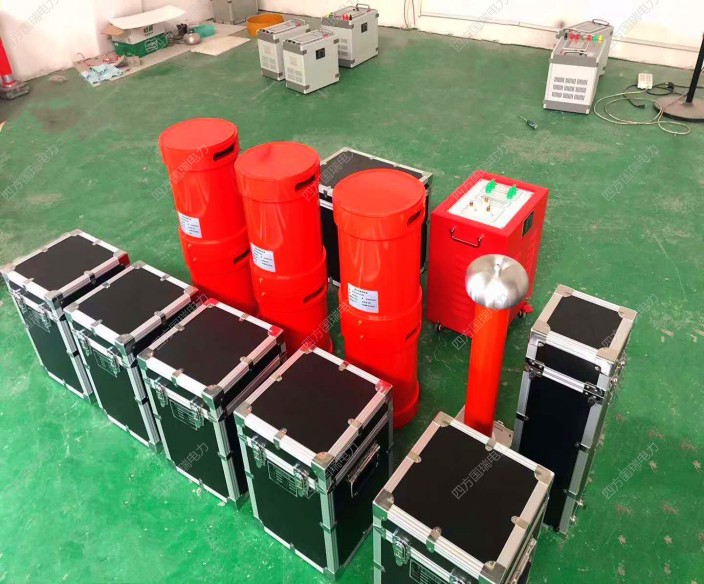

串联谐振装置主要由变频控制器，励磁变压器，高压电抗器，高压分压器组成。变频控制器被分为两类，20KW和以上为控制台，20KW以下是便携式箱;它由控制器和滤波器组成。变频控制器的主要作用是具有380V或200V正弦交流电频率的固定振幅和频率为振幅和频率可调的正弦波。而对于整个设备提供电源。励磁变压器是输出电压升高到一个合适的测试电压。高压电抗器L是谐振电路的重要组成部分，当电源频率等于1 /(2π√LCX)，其与所述测试CX发生串联谐振。

如何进行选择一个合适的串联谐振设备?

为了选择合适的串联谐振设备，请提供以下技术参数

1、变压器: 电压等级(如10/35/110/220kv) ; 最大容量; 试验性质(中性或完全绝缘)单相接地容量;

2、电源电缆：电压电平(例如，10/35 /的110kV等);最长长度;横截面面积;

3、发电机、电动机：电压等级(出口电压或称工作电压)试验电压(最高耐压值)单相对地电容量变化范围，如0.2-0.55uF;

4、GIS：电压等级(也称为工作电压);间隔的数量;测试电压(最大耐压值);

5、开关、绝缘子、PT、CT、绝缘工器具、母线：电压等级(或称工作电压);试验电压(最高耐压值);

6、CVT测试：电压等级(或工作电压，如35/110/220规格);测试电压(最大耐压)电容量范围(如0.005-0.02uF)。

串联谐振与其它试验装置的比较

串联谐振VS工频耐压

满足大容量被试品耐压性能试验，体积、重量却比工频耐压小很多，易于进行搬运

串联谐振VS超低频

超低频部分主要研究针对10kV/35kV这两种不同规格的电缆，串谐可适用10/35/110/220kV等规格进行电缆、主变、发电机、CVT、开关等

串联谐振VS直高发

直流高压发生器被施加到“直流耐压”;串联谐振应用“交流耐压”

应当指出的是，尽管串联谐振定制，以满足各种测试要求的产品进行了测试，我们还是根据实际需要，如电缆来说，如果在测试领域一般1公里的电缆长度，那应用于1KM串联谐振设备就可以，如果适用于定制2公里的长度，不仅增加了成本，也会增加设备的重量;不建议刻意追求以多样化的产品进行了测试，测试更覆盖了更多的设备复杂。

某电力系统工程建设单位提供被试品如下：

1、35kV /300平方毫米电缆1公里

2、35kV开关等电气工程设备

其中35kV电缆交流电压值为52kV，测试时间60min，测试频率20-300Hz;35kV开关等电气设备交流电压值为95kV，测试时间1min，测试频率20-300

结果表明，当35kv/300mm2电缆谐振频率接近35hz 时，谐振电流为2.22 a，谐振电压为52kv

35kV的开关电气设备电容量比较小，谐振电压95KV，一般只被认为满足电压。

方案参考

因此，此套被试品可选用135kVA/108kV串联谐振方案。单节电抗器27kV，1.25A，电感量100H，做35kV/300mm2电缆1km时用两节电抗器进行串联其他两组之间并联，做35kV开关等电气设备时用四节电抗器串联。
