6种提高电能质量的做法

发布日期：2020-08-13　点击：3691次

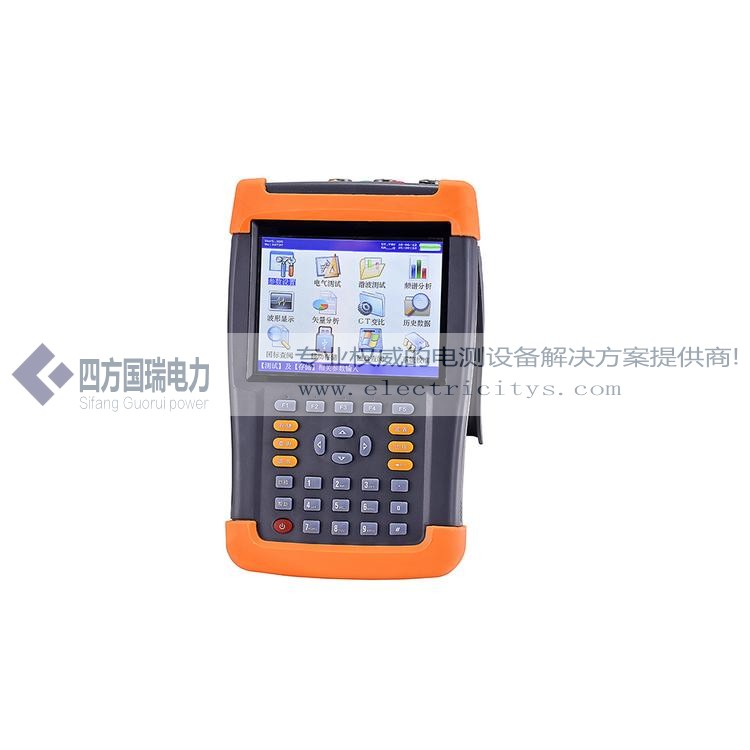

湖北四方国瑞电力专业生产电能质量分析仪（也称为三相电能质量分析仪），下面为大家介绍6种提高电能质量的做法。

由于以下原因导致电能质量差

传统上，电能质量关注的焦点是由非线性负载产生的谐波，尽管还有许多其他问题需要将敏感负载与瞬态干扰，不均匀的接地电势或相位不平衡隔离。

建议的6种提高电能质量的做法

劣质的电源质量会影响计算机和基于计算机的设备（现在已经普遍存在）以及标准设备（例如电动机）的可靠运行。

有时，不良的电源质量可能是安全问题。非线性负载是指电流波形与工作电压波形不成比例的情况，无论相角有无偏移。

非线性负载通常由电子开关电源产生，例如计算机，复印机，打印机，电子照明镇流器，不间断电源，可调速驱动器，医疗设备，电信设备，娱乐设备等中发现的那些负载。

很多时候，导致电能质量差的设备也容易因电能质量差而发生故障。非线性负载会导致相线和中性线的工作温度升高。

过载的导体过热会降低其绝缘性并缩短其预期寿命。共享的或减小尺寸的中性线特别容易受到三次谐波的过热的影响。三重谐波是60 Hz基本频率的三次谐波的奇数倍的谐波，包括三次谐波本身（180 Hz），九次谐波（540 Hz），十五次谐波（900 Hz）等。

在星形连接的三相系统中，三次谐波波形同相，在中性导体中不抵消，并且在算术上是加法的。

如果在现有设施中遇到不良电能质量的影响，建议进行仔细研究以确定最佳措施。在安装时实施本出版物中建议的建筑物布线实践，可以最大程度地降低不良电能质量对设备运行的影响。

让我们看一下提高电能质量的六种推荐做法：

1.专用分支电路

为敏感的电子负载安装单独的分支电路，例如激光打印机，影印机，传真机，单独的计算机工作站等。单独的分支电路有助于保护敏感设备免受其他电路中产生的谐波，噪声和瞬变的影响，并防止其他设备的故障。设备在同一分支电路上。

2.专用面板

除了单独的分支电路外，还通过专用配电盘提供敏感的电子设备，这些配电盘应与电动机和照明设备等其他负载分开。从维修入口安装单独的专用配电板和进纸器，以提供分开的负载。

隔离负载可保护设备免受电压干扰，例如启动大型电动机所引起的电压干扰。通过隔离敏感的电子负载，可以使用适当的滤波变压器或谐波滤波器将谐波捕获在专用面板上或附近。

3.馈线和分支电路导体

在电源质量至关重要或可能至关重要的位置，请安装比实际需要更大的相线，以安全地处理谐波负载，最小化电压降，在提供更高频率的非线性负载时最小化趋肤效应产生的热量并改善效率。

4.每个回路的插座数量

尽管NEC在非住宅结构中最多允许13个通用插座在20安培分支电路上提供非连续负载，而在住宅结构中最多可提供不限数量的通用插座，但这并不是一种谨慎的做法。

建议每个分支电路安装不超过三到六个插座，在某些情况下，根据所服务的负载类型，建议安装更少的插座。

限制安装在单个电路上的插座的数量将限制共享电路导体的敏感电子设备的数量和种类，减少谐波累积到破坏水平的可能性，最大程度地降低电压降，最小化相互作用的机会，并为将来的负载做准备增长。

5.电磁干扰

正确接地的金属铠装电缆，屏蔽电缆或金属导管可提供电磁屏蔽，并最大程度地减少对用于敏感电子设备的电路的干扰。可以采用许多其他设计技术来最小化电磁干扰。

6.非线性配电板

安装适用于非线性负载的配电盘，以提供敏感的电子负载。这种配电板通常具有双容量中性母线，以允许每个相导体使用单独的中性导线，并为配电板馈线提供双容量中性接线片。
