串联谐振

发布日期：2020-08-07　点击：25338次

串联谐振会产生过电压，可能击穿电力设备的绝缘，从而造成电力系统故障。

在电阻、电感及电容所组成的串联电路内，当容抗XC与感抗XL相等时，即XC=XL，电路中的电压U与电流I的相位相同，电路呈现纯电阻性，这种现象叫串联谐振。当电路发生串联谐振时电路的阻抗Z=√R^2 +(XC-XL)^2=R，电路中总阻抗最小，电流将达到最大值。

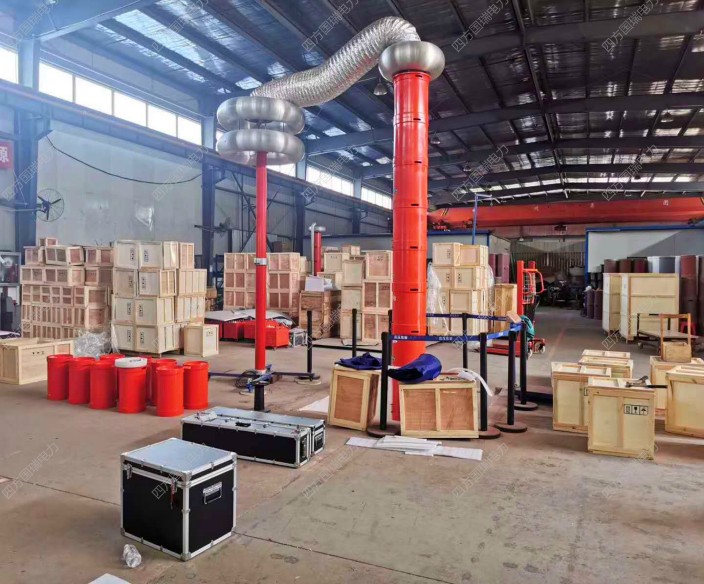

串联谐振耐压装置组成部件：由变频电源、励磁变压器、高压电抗器和电容分压器组成；

1.变频电源：将220V/380V，50HZ的电源变为频率可调、电压连续可调，同时集操作、保护、控制、监测功能于一体；

2.励磁变压器：将变频电源输出的电压升压，同时隔离高压和低压；

3.高压电抗器：与容性试品发生串联谐振；

4.分压器：测量调节器上的高压电压值和低压
