每个人在关注三级承试电力设备技术指标的时候，不是单纯的了解某些方面的信息，而是要从多个不同的角度对于综合的情况做好了认识，这是我们在选择过程中很重要的部分。

对厂家有综合的认识

每个厂家都不是单方面的因素的结果，其中受到了很多因素的影响，当我们在选择的时候，应该从一个综合的角度真正的去认识各个方面的东西，然后在作出选择的过程中才能够给我们带来的更多。

结合自身的需求进行选择

想要找到比较好的厂家，那么就应该真正的去考虑自身的需求，当你能够把自己的需求和市场的情况这两个方面完全的认识清楚，然后再作出选择的过程中，这样对于我们大家来说才会有了更多的帮助，所以任何一个人在做的过程中，我们都要积极的去认识这些东西，然后才能够更好的做出了好的决定，这一点对于每一个人来说都很关键。

有多种不同的设备，人们在选择的时候应该充分的去了解各个方面的东西，然后结合自身的实际需求做出了正确的选择，这对于我们大家来说都有着非常重要的意义，只可惜有的人在做的过程中对于各种信息的关注并不准确。

了解设备的型号

三级承试电力设备技术指标当中有多种不同的设备，我们能够正确的去认识，并且积极的了解其中具体的型号，这是大家作出选择的前提。如果你能够知道其中的各种型号，然后在作出了相应的认识之后，这样所做出的决定才会变得更加的准确，希望你在做的过程中，可以充分的去考虑这些。

作出正确的判断

不同的三级承试电力设备生产出来的设备都会存在着差异，能够真正的去关注这些，我们知道了整个的市场的一些基本事宜，这样对于你的选择来说都会有了更多的保障。每个人在作出决定的时候，我们都要去关注各个情况，知道了一些自身对于设备的需求。

国家能源局对电力承试类资质设备进行了相应的调整，每个省区的承试类资质设备都相同，同时省去了一些电力企业在实际工作中并不常用到的设备，湖北四方国瑞电力在本文就简单介绍新版的承装（修、试）承试类三级电力设施许可证所需施工机具设备选型指南。 湖北四方国瑞电力控股有限公司为您提供一流的承试服务，提供电力承装承修承试免费选型和技术方案、电力承装承修承试资质技术咨询、电力承装承修承试资质电力设备供应、电力承装承修承试资质电力试验设备升级、电力承装承修承试资质试验人员培训等全方位服务。 承装

（修、试）承试类三级电力设施许可证所需施工机具设备选型如下：

三级承试电力设备所需设备清单

序号	机具设备名称	单位	数量	规格	规格型号
一	高压发生设备
1	直流高压发生器	套	1	DC：200kV/3mA	SFZGF-200kV/3mA
		套	1	DC：120kV/2mA	SFZGF-120kV/2mA
2	工频耐压试验装置	套	1	AC：10kVA/100kV	SFYDJ-10kVA/100kV
		套	1	AC：5kVA/50kV	SFYDJ-5kVA/50kV
3	变频串联谐振试验成套装置	套	1	500kVA/000kV/2.5A 30～300Hz	SFBP-500kVA/200kV
4	感应耐压试验装置	套	1	5kVA/360V 150Hz	SFSBF-15kVA
二	电气测量仪器
1	高压介质损耗测试仪	台	2	1、介质测量精度为1% 2、电容量精度为0.5% 3、抗干扰变频	SFJS-6000D
2	回路电阻测试仪	台	2	DC：≥100A	SFHL-100A
3	互感器伏安特性测试仪	台	1	1100V/5A	SFFA-103
4	接地电阻测试仪	台	1	异频法	SFDW-5A
5	电容电感测试仪	台	1		SFRG-3000
6	接地导通测试仪	台	1	DC:1A	SFDT-10A
7	变压器直流电阻测试仪	台	2	DC：≥20A	SFBZC-3S(20A)
8	变压器变比测试仪	台	1	数字式0.5级	SFBC-VI
9	变压器绕组变形测试仪	台	1	频响法	SFBX-III
10	有载分接开关测试仪	台	1	I1A	SFKC-4000
11	断路器特性测试仪	台	2		SFGK-9B
12	氧化锌避雷器阻性电流测试仪	台	1		SFBD-3000
13	三相继电保护测试仪	台	2	三相电压电流各2组	SFJB-730
14	雷击计数器校验仪	只	1		SFFZ-V
15	绝缘电阻测试仪	台	2	DC：0～5000V 200G(Ω) 短路电流≥3mA	SFDMH-5000V
三	油、气试验仪器
1	SF6检漏仪	台	1	灵敏度1ppmv	SF6XP-1A
2	SF6气体微水测试仪	台	1		SFLD-2000
四	常用仪器仪表
1	兆欧表	只	1	DC：2500V	SF2500V
2	兆欧表	只	1	DC：500V	SF500V
3	数字式双钳相位伏安表	只	1	测量电流1mA～5A	SFMG-2000E

三级承试电力设备技术指标

一、高压发生设备

1

SFZGF-200KV/3mA直流高压发生器

氧化锌避雷器、磁吹避雷器、电力电缆、发电机、变压器、开关等电气设备

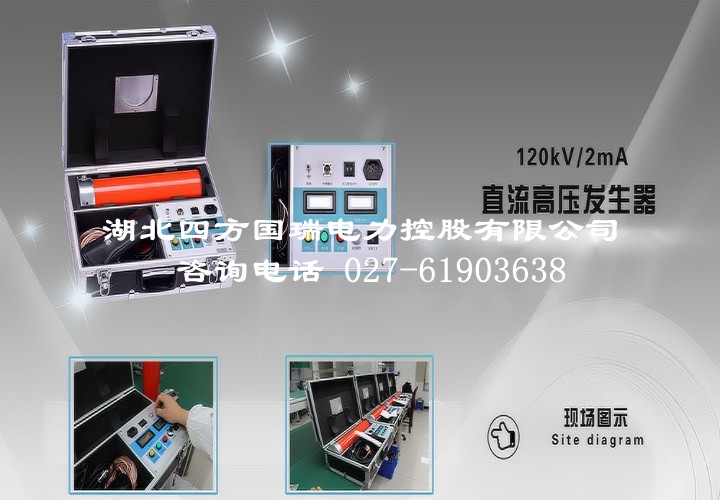

SFZGF-120kv/2mA直流高压发生器

技术指标:应用最新PWM脉冲宽度调制技术和电压电流双闭环反馈技术，提高电源调整率和负载调整率，使电压稳定度高，电压分辨率0.1kV，电流分辨率1uA，具有零位保护、过压保护、过流保护、击穿保护，0.75U功能一键按钮，过压设定，无泄漏，额定电压/kV，额定电流/mA，输出电压精度±1.0%，输出电流精度±1.0%，额定负载30分钟。

2

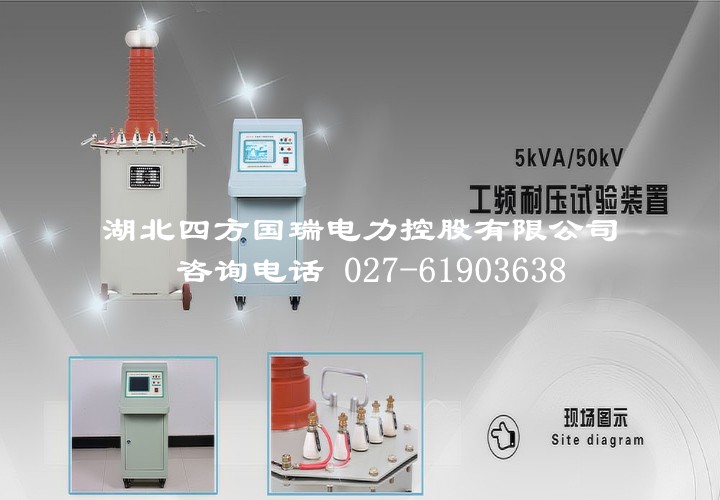

SFYDJ-10KVA/100KV工频耐压试验装置

变压器，开关，PT，CT等电气设备

SFYDJ-5KVA/50KV工频耐压试验装置

技术指标:监视功能：输出电流 仪表电压 零位指示 电源指示 工作指示 计时指示；保护功能：过流保护，时间继电器。体积小，重量轻，额定容量：5-10kVA 输入电压：220V，输入电流：20A，输出电压：AC50kV AC100kV  输出电流：100mA。

3

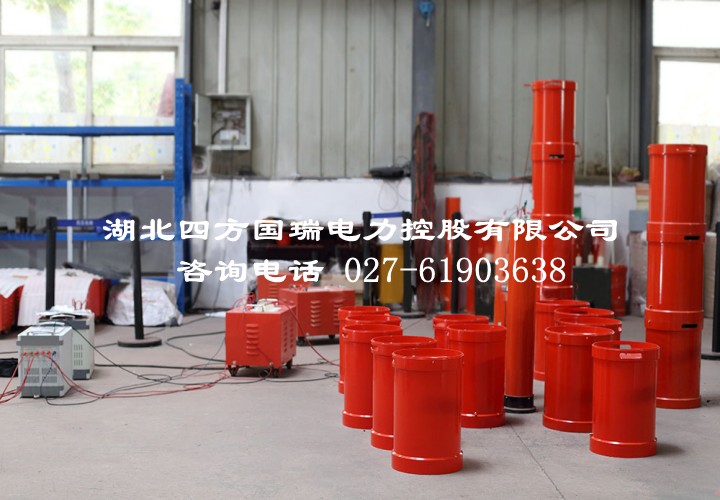

SFBP- 500kVA/200kV变频串联谐振试验成套装置

电缆、变压器、GIS、互感器、绝缘子、发电机、开关、母线等耐压试验

技术指标:过压、过流、零位启动、系统失谐（闪络）等保护功能。模式：全自动、手动，存入的数据，方便帮助用户识别和查找。自动扫频时频率起点可以在规定范围内任意设定，方便找到谐振点。采用了ARM平台技术，方便增减功能和升级。22kV-满足10kV电缆交流耐压试验；44kV-满足10kV开关,绝缘子,PT,CT,开关柜交流耐压试验；52kV-满足35kV电缆交流耐压试验；频率调节范围：30Hz～300Hz

4

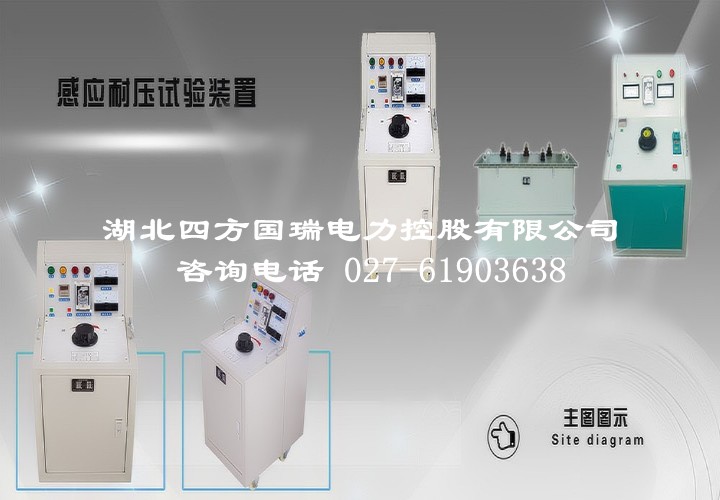

SFSBF-15kVA/600V感应耐压试验装置

变压器、互感器感应耐压试验

技术指标:输入电压:三相380V 50Hz，输出电压:单相0～300V/0～600V(连续可调)  频率：150Hz，输出容量:15KVA及以上，空载运行时间:≤5分钟（可定制长时间）

二、电气测量仪器

1

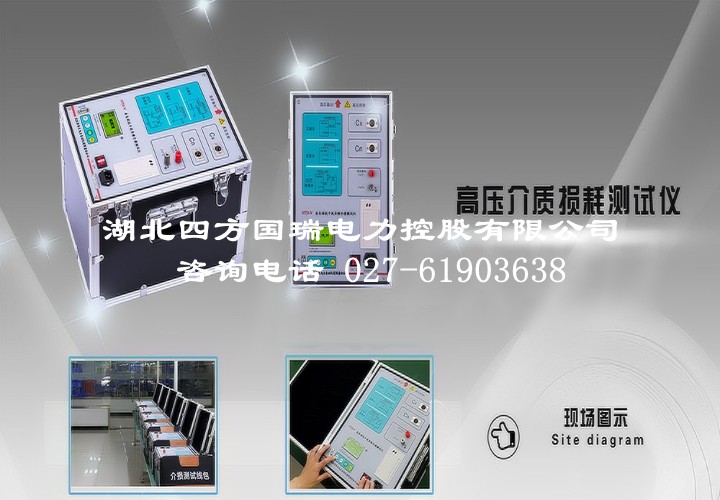

SFJS-6000C高压介质损耗测试装置

绝缘材料、绝缘套管、电力电缆、电容器、互感器、变压器等

技术指标:变频法45HZ/55HZ   55HZ/65HZ   47.5HZ/52.5HZ  自动双变频,可以通过U盘导出，可在任意一台PC机上通过我公司专用软件，查看和管理数据.分别使用内高压、外高压、内标准、外标准、正接法、反接法、自激法等多种方式测试；在外标准外高压情况下可以做高电压（大于10kV）介质损耗

2

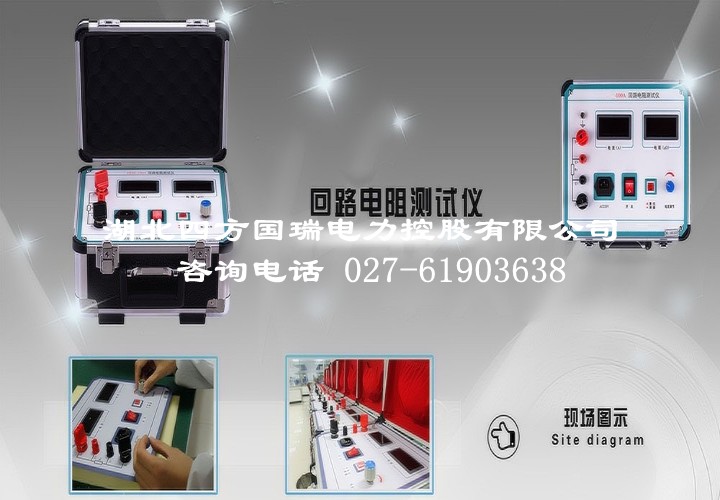

SFHL-100A回路电阻测试仪

高压开关、隔离开关，同样适用于其它需要大电流、微电阻电气设备

技术指标: 测量范围：1～2999μΩ 分辨力：1μΩ

3

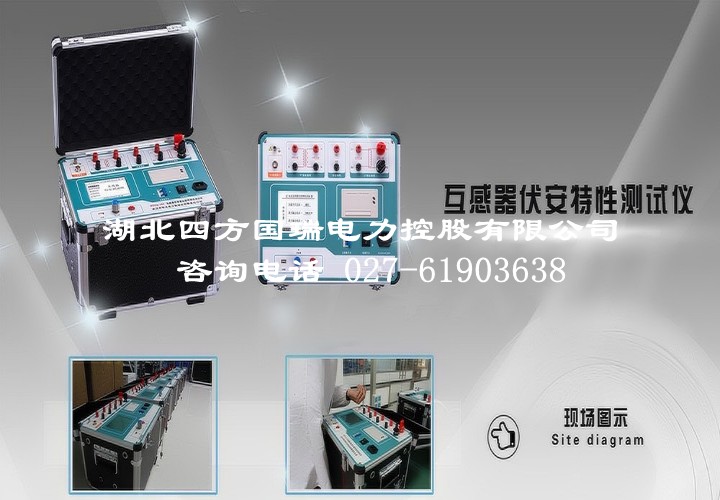

SFFA-105互感器伏安特性测试仪

试验：CTPT伏安特性、变比极性、极性、一次通流、交流耐压

技术指标:CTPT特性测试，自动计算拐点电压电流值、变比比差值、5%或10%误差曲线值等结果参数，电源实现AC220V或AC380V自适应供电。AC220V电压时，交流电压输出为0～600V；AC380V电压时，交流电压输出为0～1000V，单机最高输出电压1000V，外接升压器最高电压可升至2500V,变比试验和一次通流最大电流600A，仪器输出容量5kVA,最高可做500kV等级1A电流互感器试验。

4

SFDW-5A接地电阻测试仪

接地装置

技术指标:测试各类接地装置的工频接地阻抗、接触电压、跨步电压、等工频特性参数以及土壤电阻率，测量范围0～150Ω(含电流桩阻抗)测量误差±(读数×2%+0.002Ω)最大输出电压AC 400V (45Hz、55Hz，双频，正弦波)电流输出档位5/4.5/4/3.5/3/2.5/2/1.5/1A，每0.5A一档，共9档

5

SFRG-3000电容电感测试仪

对无功补偿装置的高压并联电容组，以及电抗器的测量

技术指标:三相同测,量程自动转换；储存7168个测试数据；实现波形和测量处理数据同屏显示，具有设置、校正和调试功能。电容量量程：0.2μF～2,000μF；容量范围：5～20,000 kvar；精度：0.2μF～2μF  ±1%读数±0.02μF；2μF～2,000μF  ±1%读数±2个字；电感量程：1mH～9.99H；精度：±1.5%，输出电压：AC 26V/500VA；50Hz；面板式热敏打印机。

6

SFCZ-10A接地导通测试仪

接地装置

技术指标:用于电力部门工程试验中电力设备与地网的连接部分的导通性检测，测量范围1～1999mΩ，测试电流DC1A、2A、5A、10A四个固定电流档位，测量精度±(0.5%+2d)，测量半径50米

7

SFBZC-20A变压器直流电阻测试仪

变压器、电机、互感器等感性负载、低压开关接触、电线电缆或焊缝接口

技术指标:测量范围:1～1999mΩ,分 辨 率:1mΩ,电流:DC1A、2A、5A、10A四个固定电流档位,测量精度:±(0.5%+2d),测量半径:50米

8

SFBC-VI变压器变比测试仪

变压器、电压互感器

技术指标:变比：1-10000；既可进行单相测量，又可实现三相绕组的自动测试，联接组别可任意选择，一次完成测量AB、BC、CA三相的变比值、误差、联线组别等参数；三相同时测完只需九秒钟；设置数据，测量结果自动保存，可查看以前数据；自动测量接线组别，自动切换量程；输入标准变比后，能自动计算出相对误差；带RS232通讯接口，可在PC机上进行操作，储存、打印。

9

SFBX-III变压器绕组变形测试仪

变压器

技术指标:先进的DDS扫频技术,线性扫描，分段扫描；采用高速，高集成化微处理器设计；双通道16位AD采样；自带高亮度7寸彩色触摸屏，亮度可调；自带热敏打印机，可随时打印数据，打印浓度可调；最大可以保存100组测量数据，可随时查阅数据或上传至PC机；有强大的上位机软件，支持上传数据、联机测试、分析、打印和生成word文档；采用USB2.0接口。

10

SFKC-4000有载分接开关测试仪

电力变压器及特种变压器有载分接开关电气性能

技术指标:输出开路电压28V，在1A档的电流下可以测试10Ω的过渡电阻，并设有0.5A、0.3A档，方便测试更大的过渡电阻；输出电流：0A、0.5A、0.3A、三档可选；电阻量程：1.0A档 0.1～10Ω；0.5A档 5～20Ω；0.3A档 10～40Ω；

11

SFKC-7000断路器动特性测试仪

户内、户外少油、多油开关、真空开关、金属触头SF6开关、GIS组合电器

技术指标:DC30～250V数字可调/20A(瞬时工作)，时 间:量程4000.0ms，分辨率：0.1ms,误差：①100ms以内，0.1ms±1个字 ②100ms以上，0.1%±1个字,③同期。速 度:量程20.00m/s，分辨率0.01m/s,误差：①0～2m/s以内，±0.1m/s±1个字,②2m/s以上，±0.2m/s

12

SFBZ-III氧化锌避雷器阻性电流测试仪

避雷器

技术指标: 功能齐全：测量、显示、时钟、温度、结果打印一步到位,测量范围：电压：0～30kV 纹波系数：≤1.5% 电流：0～1000μA

内置电源充电时间：2-3小时

13

SFJB-740三相继电保护测试仪

4U+3I单片机

技术指标:可对各种继电器（如电流、电压、反时限、功率方向、阻抗、差动、低周、同期、频率、直流、中间、时间等）及微机保护进行检定

14

SFFZ-V雷击计数器校验仪

避雷器放电计数器是否正常动作

技术指标:交直流两用，输出电压：DC1600V  ±3%，间隔时间：≥30s，供电电源：AC200V，冲击电流：≥100A（8/20μs）

15

SFDMH-5000V绝缘电阻测试仪

高压电气设备的绝缘测试，特别适合用于发电机、大型电力变压器的测试

技术指标:输出电压： DC:500V, 1000V, 2500V, 5000V，200G(MΩ)，短路电流≥3mA，测试范围：500V（0-2 GΩ）1000V（0-10GΩ）2500V (0-200 GΩ）5000V  (0-1TΩ) ，数字测试和显示范围  0-1TΩ，交流：220V±10%（内置锂电供电）。

三、油、气试验仪器

1

SFXP-1A SF6检漏仪

SF6

技术指标:小检测值：1（×10-6体积比）、检测范围：１～１０００（×10-6体积比）、响应时间：<１秒、恢复时间：<１０秒、示值误差：≤±３％、传感器静止时最大灵敏度：３g／年、指示方式：数字显示和声光讯号，探枪检测长度：手持式。

2

SFLD-2000 SF6气体微水测试仪

SF6

技术指标:测量范围：露点-80～+20℃，（支持ppmv等） 、露点精度：测试精度优于±1℃（在一定量程内）（当露点温度低于0℃，传感器输出为霜点）、响应时间63％[90％]+20→-20℃ Td 5s[45s]-20→-80℃ Td 10s[240s]

四、常用仪器仪表

1

SF2500V兆欧表

变压器、电缆、绝缘电阻测量等电气设备

技术指标 :500V/1000V/1500V/2500V四档,基本测量范围 0.5MΩ～100GΩ,仪器具有菜单显示、数据存储、数据回读、自动关机、超量程范围报警和高低压警告指示、USB接口上传等功能。

2

SF500V兆欧表

变压器、电缆、绝缘电阻测量等电气设备

技术指标 :100V/250V/500V三档,基本测量范围0.1MΩ～10GΩ,仪器具有菜单显示、数据存储、数据回读、自动关机、超量程范围报警和高低压警告指示、USB接口上传等功能。

3

SFMG-2000E数字式双钳相位伏安表

测量电流小于50mA，专用测量电压、电流及相位

技术指标 :在10mA～10A电流范围内，3V～500V电压范围内测量相位时不用断开电路和更换量限； 输入阻抗：各量限均为2MΩ，测量相位时被测信号幅值范围：100～220V、0.5～1.5A，单个9V迭层电池、电源电流小于5mA。

产品更多可以直接访问湖北四方国瑞电力控股有限公司官方网站http://www.electricitys.com/
