串联谐振|电力系统中串联谐振原理

发布日期：2020-07-28　点击：3298次

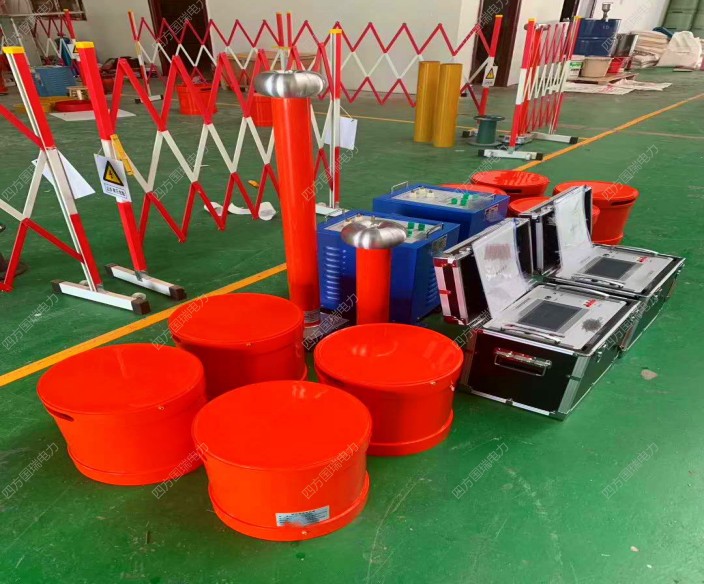

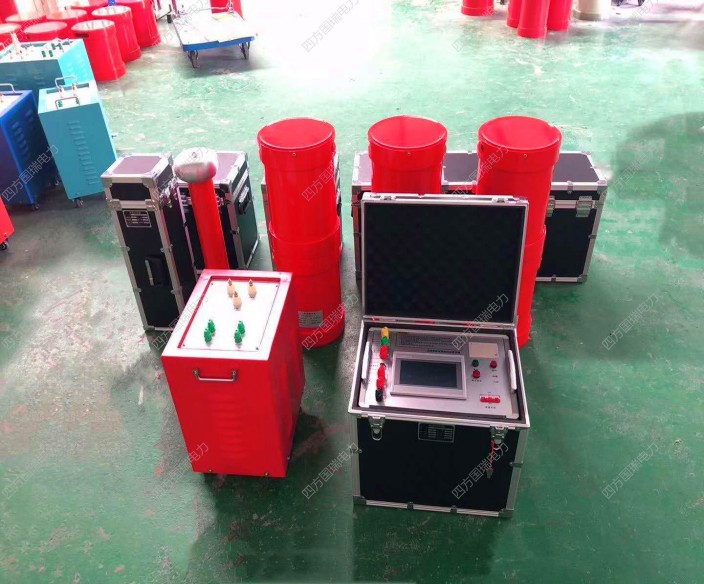

串联谐振耐压设备原理

在回路频率f=1/2π√LC时，回路产生谐振，此时试品上的电压是励磁变高压端输出电压的Q倍。Q为系统品质因素，即电压谐振倍数，一般为几十到一百以上。先通过调节变频电源的输出频率使回路发生串联谐振，再在回路谐振的条件下调节变频电源输出电压使试品电压达到试验值。由于回路的谐振，变频电源较小的输出电压就可在试品CX上产生较高的试验电压。

串联谐振耐压设备参数

工作电源;220V/380V,50HZ *试验容量：30-30000KVA

(试验电压：1000KV及以下 *谐振频率范围：20-300Hz

试验电压波形：正弦波波形畸变率小于等于0.3%

试验电压冷确度：1级

频率调节：0.01Hz

保护响应时间 ：小于1微秒

系统具有过电压保护、过电流保护、放电保护、击穿跳闸保护、过热保护。
