电缆识别仪厂家-电缆识别仪的测试原理

发布日期：2020-07-23　点击：1313次

电缆识别仪信号发生器由交流电源供电，它对已断电的、要识别的电缆加上固定周期单极性的直流脉冲。发生器输出线连在电缆芯线和接地点或地钉上，该电缆线铠装与大地断开，芯线在远端与接地点或地钉相连，该回路可传导脉冲电流，它电缆识别仪的工作原理可由识别仪上的表头读出，电流大小由环路电阻决定，环路电阻应尽可能小。

仪器供电

传感器是一电流变换器，钳口内部尺寸为120mm。当电流流过测试电缆，在传感器内感应出电压，电压幅度由电流强度决定，其极性由电流方向决定。

安全测试

一定要进行以下安全测试，以避免造成人员伤亡或损坏电缆识别仪及其它设备。使用电缆识别仪时，要对被测电缆进行带电检查，并确保该电缆处于无电状态。将这些带电部分用绝缘材料进行安全保护。

准备测试

1、主机准备

连接：

1)在进行测试工作之前，将被测电缆断电，其周围环境应处于安全状态。

2)发生器与被测电缆相连，红色夹子与被识别电缆的一根芯线或几根芯线連到一起。将黑色夹子与地钉相連。

3)将电缆远端的芯线与地钉相連。

4)将电缆两端的铠装与地线断开。

5)将电源线插入电源插座。

开机：

1) 打开主机电源开关，对主机供电。

2) 主机开始间断向电缆发出脉动直流信号，输出脉动电流信号为30A左右。

2、接收机准备

1)缓慢调节灵敏度旋钮，使电表开始指示。

2)注意传感器插入电缆的方向及接收机表头摆动幅度的大小。

测试

1、设置测试回路

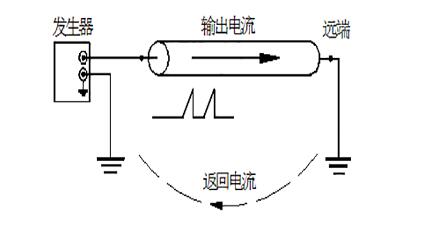

将红色输出插孔与要识别的电缆的芯线相连，将黑色输出插孔与地相连，将电缆芯线在远端与地相连。

输出电流在电缆线中沿箭头方向流向远端，通过大地返回发生器，将被识别电缆的所有芯线连到一起，能得到较清楚的信号。

2、仪器校准

校准接收机时，要在始端处用传感器卡住电缆(接近发生器)，箭头指向电流方向，即指向电缆远端，然后在需要检测处用相同的接收灵敏度进行检测，用传感器将每一根电缆都卡一遍，箭头方向指向电缆远端，当卡住需要识别的电缆时，接收机表头显示读数为4-6格，且向右偏摆。
