四方国瑞是一家专业研发生产直流高压发生器的厂家，本公司生产的直流高压发生器设备在行业内都广受好评，以打造最具权威的“直流高压发生器“高压设备供应商而努力。
电气设备的绝缘在制造、运输、检修的过程中 ，有可能发生意外事故而残留缺陷 ，在电气设备长期的运行过程中 ，绝缘还会受到湿度、水分、机械应力、电场、发热以及大自然等各种因素的作用和影响 ，这些都会使绝缘发生老化而形成缺陷的存在和发展 ，由此造成设备的损坏 ，可能使企业发生意外停电事故 ，从而影响到全厂的安全生产。
1 工作原理
电力系统是企业安全生产的重要一环 ，为保证电力系统的安全运行 ，预防事故的发生 ，人们主要使用直流高压发生器来做直流泄露试验和直流耐压试验来判断设备的好坏。直流泄露试验和直流耐压试验的原理是一样的 ，都是将220V 的交流电通过调压器送至升压变压器 ，升压变压器则输出高压经过硅堆整流和电容滤波后加到被试品上。通过调压器来调整实验输出电压 ，其输出电压是连续可调的。
2 造成电压失控的主要原因
直流泄露试验是通过泄露电流的大小以及在连续升压的过程中泄露电流的变化情况和试验电压达到额定值时泄露电流的稳定情况来综合分析被试品的绝缘好坏。直流耐压试验是在规定的时间、规定的电压下 ，绝缘材料未被击穿和有没有发生闪络来判断绝缘材料是否合格。高压试验本身就是一个破坏性试验 ，但是这种试验可以发现非破坏试验不能发现的缺陷 ，特别实在绝缘中存在微小气泡和非贯穿性的缺陷时。其缺点就是在试验的过程中会对绝缘造成一定的损伤。这就要求对输出的试验电压严格按照规程中的要求分别对不同的被试品施加不同的电压。

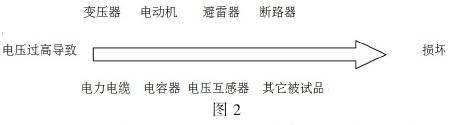

直流高压发生器具有体积小、电压高、使用方便等优点 ，特别适用于现场预防试验和交接试验 ，因此在各类试验中广泛采用 ，而我们现在使用的直流高压发生器 ，只有在被试品发生闪络击穿时通过大电流保护用电流继电器才能跳开控制回路电源从而断开主回路电源 ，而对其它意外原因造成的输出电压失控没有什么保护措施 ，这种失控电压一旦加到被试品上后可形成如图 2 所示的一系列对电力系统的损坏，甚至造成部分设备停电事故。
造成电压失控的主要原因是 ：1）自耦调压器绕组短路 ；2）碳刷损坏 ；3）碳刷上引线过长 ，在搬运和使用过程中碰到线圈其它部位 ；4）回零限位开关松动在调压器回零时碳刷接触到调压器绕组尾部造成全压输出 ，这种情况也是危害最大的 ，这时试验变压器将输出最高电压 ；5）其它原因造成的输出电压失控。
根据这种情况我将我们现在使用的直流高压发生器进行了改进，在直流高压发生器的控制电路中加入一限压电压继电器，通过控制进入到变压器的输入而达到控制输出电压的目的。电压继电器是通过插件与试验器的控制箱相连 ，在使用时将继电器插入控制箱，通过转换开关将继电器与控制线路联系在一起，试验完毕后 ，将继电器拔出 ，通过转换开关将电路恢复到原来状态。试验接线图如下 ：
1. 双极开关 ；2. 熔断器 ；3. 绿色指示灯 ；4. 常闭分闸按钮 ；5. 常开合闸按钮 ；6. 电磁开关 ；7. 红色指示灯 ；8. 限位开关 ；9. 调压器 ；10. 电压继电器 ；11. 转换开关 ；12. 电压表 ；13. 电流表 ；14. 电流继电器 ；15. 升压变压器 ；16. 高压整流管 ；17. 保护电阻 ；18. 高压稳压电容 ；19. 微安表头 ；20. 被试品（10.11）为改进后加入的元件
3 改进后的直流高压发生器的操作
1）先合双极开关 ，绿色指示灯亮 ；
2）将调压器回到零位，限位开关接点闭合，按下合闸按钮，红色指示灯亮 ，电磁开关闭合 ，接通调压器电源 ；
3）插入电压继电器 ，并将电压整定值调到最大 ，将转换开关打到断开位置。调节调压器开始升压 ，将电压调到限定的电压值 ，松开调压器旋钮 ，减少电压继电器的定值 ，直到继电器动作为止 ，这样试验变压器最高输出产前被限制到要求的变压值 ，只要电压超过继电器的整定值 ，其常闭接点断开 ，切断电磁开关的电源 ，开关复位 ，从而断开调压器的输入电源 ，红色指示灯灭 ，绿色指示灯亮 ，使得输出为零 ；
4）保护电压的整定值是根据不同的被试品 ，将其整定在图 3 所示的 A 点以内 ，不同的绝缘材料的性能是不同的 ，因此在现场实验室具体的 A 点很难确定 ，通常我们都是将电压继电器的整定值定在被试品规定的试验电压值的 105%~110%主要条款技术要求甚至高于 GB/T 9711.2，选用标准上高于炼厂经常采用的 GB/T8163《输送流体用无缝钢管》。
其中值得注意的是 ，丙烯管道在第三方破坏、开孔破裂等事故状态下，液态丙烯汽化时吸热可使裂口附近温度快速下降，能降温至 -40℃以下（丙烯沸点 -47.4℃）。裂口较小时可能会出现冰冻现象 ，裂口较大时会呈现丙烯喷射 ，甚至可能出现冰堵现象 ，有可能给管道维护抢修带来很多困难。但考虑到由于输送条件是常温 ，低温只是事故情况才会发生 ，而且在炼厂储运系统中输送液体丙烯管道选用的也是普通碳钢。而且理论上讲 ，温度由 30℃降至 -40℃对管材强度影响较小 ，可忽略对管材屈服强度的影响。因此普通碳钢满足本工程要求。只有在站场有低温排放时 ，排放管线及设备要考虑选用低温碳钢。因此埋地部分管道 ，钢管材质选用 L245NB，与炼厂用 20# 钢屈服强度一样。壁厚选择上根据 GB-50251 中三级地区的要求进行选取 ，乙烯管道理论计算壁厚为 4.57mm，实际选取 8.0mm ；丙烯管道理论计算壁厚为 2.74mm，实际选取 6.5mm，通过提高管道的强度设计系数。
直流高压发生器购买选型-直流高压发生器的报价方案
直流高压发生器产品种类，品牌很多，所以消费者在选择直流高压发生器产品时一头雾水，不知所措以下方案供你参考：
直流高压发生器广泛适用于电力部门、工矿、冶金、钢铁等企业的动力试验部门。对氧化锌避雷器、电力电缆、变压器、发电机等高压电气设备进行直流高压试验。是高压试验专业的重要设备，对于它的选型及使用应遵循以下原则：
1、选型时对生产厂家的要求
1.1、产品应通过型式试验。
1.2、产品应通过相关省份电力试验研究院组织的入网考评，未进行考评省份可参其它省份的考评结果。
1.3、产品应有企业标准，企业标准不得低于行业标准。
1.4、应为专业直流高压电源制造商，具备齐备的工艺设备、检验设备及相应的工程技术人员、生产人。
1.5、具有完善的售后服务保障体系，最好在协议中体现出来，企业必须有一定生产规模。
售后服务条款：产品自发货之日起，运输、储存、使用合理，在两年内因质量、包装质量问题而达不到技术要求或损坏，应负责免费维修。若无法维修应负责调换。产品应终身维修，合理收费。
2、订货时应提出的技术要求
2.1、直流高压发生器应次用中频调制技术设计生产，对工频变压器升压式直流高压发生器应禁止使用。
2.2、直流高压发生器应有完善的防潮防震的技术措施。
2.3、直流高压发生器应具采用先进的电磁兼容设计，整机能抗现场对地放电冲击。
2.4、直流高压发生器应具备测量氧化锌避雷器自动调整电压75%功能。
2.5、直流高压发生器应具备过电压和过电流自动保护装置。在出现非正常工作状态时，自动保护装置应使直流高压发生器自动关机。
2.6、直流高压发生器的高压端电流表应具有抗电磁干扰、抗正反向冲击的措施和能力。
3、验收时的注意事项：
3.1技术资料应完备，包括说明书、合格证、检测报告、维修记录卡等。
3.2、铭牌标识应明显、牢固，内容包括仪器名称、生产厂家、型号、编号、精度、测量范围、出厂日期等。
直流高压发生器用途
200KV直流高压发生器新型直流高压发生器提供直流高压源，用来检测电力器件的电气绝缘强度和泄漏电流。主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、发电机等高压电气设备进行直流耐压试验。
直流高压发生器用途：
新一代便携式直流高压发生器。主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、发电机等高压电气设备进行直流耐压试验。
现在高压电源和高压发生器已经没有严格的区别。该仪器主要用于研究直流精电及换流站设备和绝缘材料在直流高电压下的绝缘强度、直流愉电线路电晕和离子流及其效应以及进行交、直流电力设备的泄漏电流试验。另外还可以作为其他高压试验设备如冲击电压发生器、冲击电流发生器、振荡回路等的电源。直流高压发生器在其他科技领域里，如物理学(加速器、电子显微镜等)、电子医疗设备(X射线)、工业应用 (废气沉淀、静电喷漆等)、或电子通信(电视、广播 站)等方面也被广泛应用。
直流高压发生器选型方案
直流高压发生器产品种类，品牌很多，所以消费者在选择直流高压发生器产品时一头雾水，不知所措，接下来，本公司专业人员为你准备的方案供你参考：直流高压发生器广泛适用于电力部门、工矿、冶金、钢铁等企业的动力试验部门。对氧化锌避雷器、电力电缆、变压器、发电机等高压电气设备进行直流高压试验。是高压试验专业的重要设备，对于它的选型及使用应遵循以下原则：
1、选型时对生产厂家的要求
1.1、产品应通过型式试验；
1.2、产品应有企业标准，企业标准不得低于行业标准；
1.3、产品应通过相关省份电力试验研究院组织的入网考评，未进行考评省份可参其它省份的考评结果；
1.4、具有完善的售后服务保障体系，最好在协议中体现出来，企业必须有一定生产规模；
1.5、应为专业直流高压电源制造商，具备齐备的工艺设备、检验设备及相应的工程技术人员、生产人员；
2、订货时应提出的技术要求
2.1、直流高压发生器应具备过电压和过电流自动保护装置。在出现非正常工作状态时，自动保护装置应使直流高压发生器自动关机；
2.2、直流高压发生器应次用中频调制技术设计生产，对工频变压器升压式直流高压发生器应禁止使用；
2.3、直流高压发生器应有完善的防潮防震的技术措施；
2.4、显示屏应有背光显示，在使用范围内显示清晰，易于辨别，满足现场使用；
2.5、直流高压发生器应具采用先进的电磁兼容设计，整机能抗现场对地放电冲击；
2.6、直流高压发生器应具备测量氧化锌避雷器自动调整电压75%功能；
2.7、直流高压发生器的高压端电流表应具有抗电磁干扰、抗正反向冲击的措施和能力；
3、验收时的注意事项：
3.1、直流高压发生器的输出电压应能从零开始升压，连续平滑可调，输出电压的调节细度应优于额定电压值的0.1% 直流高压发生器的输出电压调整旋钮应有零位闭锁功能，以防止调整旋钮不再零位时突然给试品加上高电压；
3.2技术资料应完备，包括说明书、合格证、检测报告、维修记录卡等；
3.3、直流高压发生器控制箱与高压部分均须有标识明显的接地端子；
3.4、铭牌标识应明显、牢固，内容包括仪器名称、生产厂家、型号、编号、精度、测量范围、出厂日期等。
直流高压发生器的使用及保养
直流高压发生器是提供高压直流源的仪器，在使用该仪器前必须先把仪器可靠接地。使用直流高压发生器的工作人员，必须具有“高压试验上岗证”的专业人员。使用直流高压发生器请用户必须按《电力安规》168条规定，并在工作电源进入试验器前加装两个明显断开点。当更换试品和接线时，应先将两个电源断开点明显断开。同时现场必须保持至少有三个工作人员在现场，这样才能有效的保证使用人员的安全。在打开仪器上的电源前要肯定直流高压发生器接的是220V交流电源，仔细的检查接线是否正确，同时也要检查高压放电杆的接线是否可靠。在直流高压发生器的升降压过程要保持缓升缓降，平稳升压是延长直流高压发生器的使用寿命最主要的要点之一。还有尽量避免过量程使用仪器。在每次试验结束后先把电位器回到零位，然后切断电源在进行对被试品的放电，放电过程分为两步，对大电容试品的放电应用SF专用放电电阻棒对试品放电。放电时不能将放电棒立即接触试品，应先将放电棒逐渐接近试品，到一定距离空气间隙开始游离放电，有嘶嘶声，当无声音时可用放电棒放电，最后直接接上地线放电。当直流高压在200kV及以上时，尽管试验人员穿绝缘鞋，且处在安全距离以外区域，但由于高压直流离子空间电场分布的影响，会使几个邻近站立的人体上带有不同的直流电位。试验人员不要互相握手或用手接触接地体等，否则会有轻微电击现象，此现象在干燥地区和冬季较为明显，但由于能量较小，一般不会对人体造成伤害。直流高压发生器控制箱电源为交流AC220V±10%，50Hz。如果电源经1/1隔离变或现场用自发电源，则必须人为将电源有一点与大地联接。
直流高压发生器的保养
1、半年更换一次液压油并清洗油箱，用油必须采用推荐的型号；
2、气炎热时经常检察(当油温≥45度)冷却装置是否自动启动。(冷却水温必须低于30度)
3、在清洗油箱的同时清洗空气滤清器；
4、经常检查直流高压发生器的滤油器信号灯，信号灯一亮(同时蜂鸣器会响)，立即清洗油过滤器；
5、按规定需要给设备机械传动部分各润滑点注油；
6、经常观察液体状况，液位接近下限时请及时往油箱里补充推荐使用的液压油；
7、经常检查各处防尘装置，发现破损或连接松动，应及时处理，以防沙尘混入，损坏设备。
湖北四方国瑞电力是专业生产直流高压发生器的实力厂商SFZGF直高发采用了九十年代新技术、新材料和新器件，具有输出功率大、体积小、重量轻的特点，有可靠的过压、过流及零位合闸保护功能，带0.75倍电压锁存功能，并配有时间继电器，能在试验中设置定时声讯报警。整个仪器便于携带，操作方便，安全可靠，特别适用于电力部门现场试验。
直流高压毫安表的产品特性
MAS-II直流高压毫安表为直流微安表，是克服了高电压的干扰和影响而研发的新一代数字微安表。
四方国瑞研制的直流高压毫安表的产品特性如下：
1、不锈钢外壳，圆弧状可有效消除电晕
2、独特保护电路，保证放电不损坏
3、3[1/2]大屏液晶显示
4、可用于DC800kV以下
5、采用内置9V叠层电池
6、附配高压屏蔽电缆
