SFXL-Y 输电线路异频参数测试系统输电线路异频参数测试系统_专业生产厂家--湖北四方国瑞电力控股有限公司



快速准确完成线路的正序电容，正序阻抗，零序电容，零序阻抗等参数的测量

参考标准： GB/T1029-2005,JB/T8446-2005

测量线路间互感和耦合电容(线路直阻采用专门的HVLR线路直阻仪进行测量)

DSP数字信号处理器为内核

2048组多数据保存、USB接口数据导出





㊣ 湖北省最大的高压试验设备生产基地

㊣ 始于1986年，30多年生产制造经验，只专注电力试验设备领域，品质更有保障



产品咨询、购买、维护服务，欢迎致电 027-61903638 联系我们

产品简介

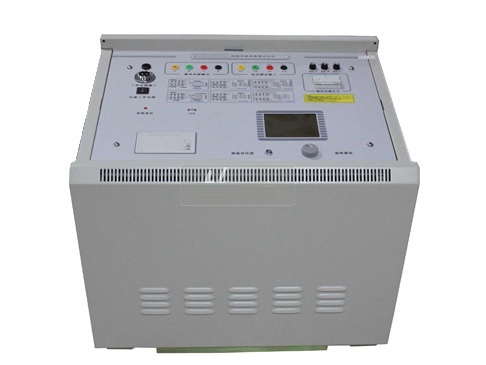

SFXL-Y输电线路异频参数测试系统，集成异频测试电源、测量仪表、数学模型于一体，消除强干扰的影响，保证仪器设备的安全，能极其方便快速、准确地测量输电线路的工频参数。

产品特征

1、本输电线路异频参数测试系统能快速准确完成线路的正序电容，正序阻抗，零序电容，零序阻抗等参数的测量，还可以测量线路间互感和耦合电容(线路直阻采用专门的线路直阻仪进行测量) ；

2、抗干扰能力强，能在异频信号与工频干扰信号之比为1：10的条件下准确测量；

3、外部接线简单，仅需一次接入被测线路的引下线就可以完成全部的线路参数测量；

4、输电线路异频参数测试系统以DSP数字信号处理器为内核，实现测试电源、仪表、计算模型集成化，将一卡车的设备浓缩为一台仪器。大屏幕汉字显示液晶，旋转鼠标操作方式，面板汉字微型打印机打印结果，操作十分简便；

5、测试过程快捷，仪器自动完成测试方式控制、升压降压控制和数据测量和计算，并打印测量结果，一个序参数的测量约一分钟就能完成，试验时间缩短，工作量大大减小，5分钟内可完成传统方法两个小时的工作量；

6、测量精度高，仪器本身提供接近工频的异频电源(47.5Hz和52.5Hz)，轻松分离工频及杂波干扰，有效地实现小信号的高精度测量；

7、解决了现有测试手段存在的测试接线倒换烦琐、抗干扰、稳定度、精度等方面存在的问题；

8、输电线路异频参数测试系统可以保存2048组测试数据，并能够通过USB接口导出到上位计算机进行数据管理及报告生成。

产品别称

输电线路异频参数测试系统、线路异频参数测试系统

产品参数

仪器供电电源         三相，AC380V±10%，15A，50Hz (有效值)

仪器内部异频电源特性         最大输出电压         三相，0～200V(有效值＜±1%)

最大输出电流         5A

输出频率         47.5Hz，52.5Hz (＜±0.1HZ)

有功功率         功率因数在0.1～1.0时，±0.5%读数±1个字

有功功率         47.5Hz，52.5Hz (＜±0.1HZ)

最大输出功率         三相3×3kW(9kW)

具备测量两相线路的功能(包括直流输电线路和电气化铁路牵引线路)

测量范围         电容         0.1～30μF

阻抗         0.1～400Ω

阻抗角     0°～360°

线路长度从0.3km到400km均应能够稳定准确测试

测量分辨率     电容         0.01μF

阻抗         0.01Ω

阻抗角     0.01°

测量准确度     电容         ≥1μF时，±1%读数±0.01μF

＜1μF时，±3%读数±0.01μF

阻抗         ≥1Ω时，±1%读数±0.01Ω

＜1Ω时，±3%读数±0.01Ω

阻抗角     测试条件：电流＞0.1A

±0.3°(电压＞1.0V)，±0.5°(电压:0.2V～1.0V)

保护功能护功能     仪器具有过流、过压、接地等保护功能。 仪器面板带有三相保险，过流过压都是通过保险保护仪器安全和操作人员安全(前提是按照高压试验安全操 作要求，将仪器大地端子可靠接地)，不会烧坏仪器。

波形畸变率     正弦波，畸变率＜2%。

绝缘性能、抗震性能            绝缘电阻(MΩ)

电源输入端     大于10 MΩ

电流输出端     大于10 MΩ

电压测量端     大于10 MΩ

耐压强度         1.5kV，1min，无击穿飞弧；满足长途、恶劣路面运输,试验室做0.5m跌落试验后能可靠稳定测试

抗干扰参数     抗干扰电流     线路首末两端短接接地时不小于50A。 能在仪器输出信号与干扰信号之比为1：10的条件下稳定准确完成测试。 具有二相线路工频参数测试的功能。

重量         主机65Kg

输电线路异频参数测试系统使用环境         使用环境：环境温度：-15℃～40℃；相对湿度：≤90%

外形尺寸         550*440*585mm3

重量         61kg
