大电流导线截面积与安全电流的计算及选择

大电流导线

大电流导线

电流与导线横截面积成正比的关系,导线横截面积越大,允许通过的电流越大.同时,和导线电阻率有关,电阻率越大,允许通过的电流越小,即和导体的材质有关.具体能通过多大的电流,一般<<电工手册>>中都可查到.运算的公式是:允许通过的电流=（电压*导线横截面积）/（导线电阻率*导线的长度） 导线的安全载流量跟它的材质有关，你要知道精确就必须查表。如果大概的话可以这们估算： 铜导线，10平方以下的6-7A/平方。 10到20平方 4-5A/平方。 20到50平方 3-4A/平方. 50平方到350平方1-2A/平方 如果把各种材料制成长1米、横截面积1平方毫米的导线，在20℃时测量它们的电阻（称为这种材料的电阻率）并进行比较，则银的电阻率zui小，其次是按铜、铝、钨、铁、锰铜、镍铬合金的顺序，电阻率依次增大。

导线截面积与电流的关系一般铜线安全计算方法

2.5平方毫米铜电源线的安全载流量--28A。

4平方毫米铜电源线的安全载流量--35A 。

6平方毫米铜电源线的安全载流量--48A 。

10平方毫米铜电源线的安全载流量--65A。

16平方毫米铜电源线的安全载流量--91A 。

25平方毫米铜电源线的安全载流量--120A。

注意：如果是铝线，线径要取铜线的1.5-2倍。

大电流导线截面积与安全电流计算方法

【大电流铜导线】如果铜线电流小于28A的，每平方毫米10A过安全电流。如铜线电流大于120A，则每平方毫米5A来过安全电流。

【大电流铝导线】铝导线的电阻率是铜导线的1.5倍多,它的电阻率p=0.0294Ωmm2/m,铜的电阻率p=0.01851 Ω·mm2/m,电阻率随温度变化会有一些差异。

导体载流量的计算

1、用途 ：各种导线的载流量（安全电流）通常可以从手册中查找。但利用口诀再配合一些简单的心算,便可直接算出。

2、导线的载流量与导线的载面有关,也与导线的材料（铝或 铜）,型号（绝缘线或裸线等）,敷设方法（明敷或穿管等）以及环 境温度（25度左右或更大）等有关,影响的因素较多,计算也较 复杂。

3、说明：口诀是以铝芯绝缘线,明敷在环境温度25度的条件为准。若条件不同, 口诀另有说明。 绝缘线包括各种型号的橡皮绝缘线或塑料绝缘线。

大电流导线额定电流

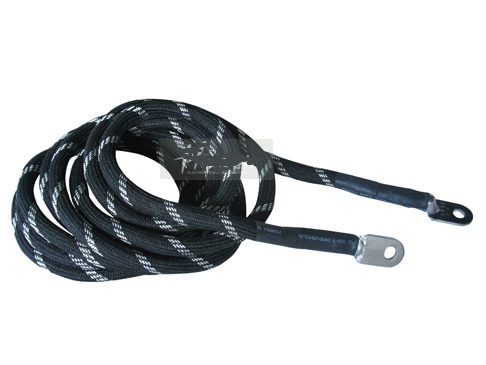

大电流导线绝缘外套采用棉纱、尼龙纱编织，接线端由铜焊联接，线芯用多股软铜丝绕制而成。
