35kV变电站系统设备交流耐压试验串联谐振装置

发布日期：2020-07-18　点击：3440次

串联谐振 35kV串联谐振装置 交流耐压试验

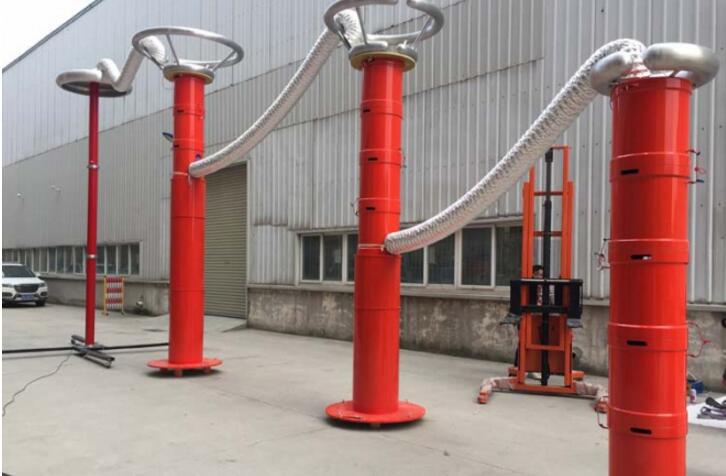

一、 串联谐振试验对象及试验要求 1、110kV开关，GIS等设备的交流耐压试验，试验频率30-300Hz，试验电压不超过200kV。 2、10kV电缆截面300平方毫米，长度1km，电容量≤0.37uF，试验频率(frequency)为30-300Hz,试验电压不超过22kV。串联谐振耐压装 置即BPXZ串联谐振耐压装置采用多级叠加的方式，多台电抗器可并联、串联使用，分压器既用来测量试验电压，也可以作为小电容量试 品的补偿电容，使得谐振频率可以在30～300Hz范围内完成多种电力设备（如电缆、变压器、GIS开关、SF6开关、电动机、发电机、母 线、套管、互感器等）的交流耐压试验--BPCX-DL变频串联谐振升压装置。 3、35kV变电站系统(system)设备的交流耐压试验，试验频率(frequency)30-300Hz，试验电压不超过95kV。 4、10kV变电站系统设备的交流耐压试验，试验频率30-300Hz，试验电压不超过95kV。变频串联谐振主要由变频电源，励磁变压器，高 压电抗器，高压分压器等组成。变频控制器又分两大类，20KW及以上为控制台式，20KW以下为便携箱式；它由控制器和滤波器组成。 二、 工作环境 1. 环境温度：－150C –40 0C; 2. 相对湿度：≤90%RH; 3. 海拔高度: ≤2500米； 三、 串联谐振参数 1. 额定容量：150kVA； 2. 输入电源：380V电压，频率为50Hz； 3. 额定电压：200kV；100kV；50kVA 4. 额定电流：0.75A； 1.5A；3A 5. 工作频率：30-300Hz； 6. 波形畸变率：输出电压波形畸变率≤1%； 7. 工作时间：额定负载下允许连续15min；过压1.1倍1分钟； 8. 温 升：额定负载下连续（Continuity)运行15min后温升≤65K； 9. 品质（Character)因素：装置自身Q≥30(f=45Hz)； 10. 保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)； 11. 测量精度（精确度）：系统有效值1.5级； 四、 串联谐振标准 GB10229-88 《电抗器》

GB1094 《电力变压器》 GB50150-2006 《电气装置安装工程电气设备交接试验标准》 DL/T 596-1996 《电力设备预防性试验规程》 GB1094.1-GB1094.6-96 《外壳防护等级》 GB2900 《电工名词术语》 GB/T16927.1~2-1997 《高电压试验技术》 五、串联谐振参数 1. 激励变压器JLB-10kVA/15kV/5kV/3KV/1 KV/0.4kV 1台 a) 额定容量：10kVA； b) 输入电压：380V，单相； c) 输出电压：15kV, 5KV,3KV，1kV d) 结 构：干式； e) 重 量：约65 kg； 2. 变频（frequency conversion)电源DAXZ-BP -10kW/380V 1台 a) 额定输出容量：10kW b) 工作电源：380±10%V（三相），工频 c) 输出电压：0 – 400V，单相。变频串联谐振耐压试验装置采用了专用的SPWM数字式波形发生芯片，频率分辨率16位，在20~300Hz 时频率细度可达0.1Hz；采用了正交非同步固定式载波调制方式，确保在整个频率区间内输出波形良好；功率部分采用了先进的IPM模 块，在最小重量下确保仪器稳定和安全。 d) 额定输入电流(Electron flow)：26.3A e) 额定输出电流(Electron flow)：26.3A f) 输 出 波 形：正弦波 g) 电压分辨率： 0.01kV h) 电压测量精度（精确度）：0.5% i) 频率(frequency)调节范围(fàn wéi)：30 – 300Hz j) 频率(frequency)步进值：0.1Hz。 k) 频率调节分辨率：≤0.1Hz l) 频率(frequency)稳定度： 0.1% m) 运 行 时 间：额定容量下连续（Continuity)15min n) 额定容量下连续（Continuity)运行15min元器件最高温度≤65K; o) 噪 声 水 平：≤50dB p) 可实现以下功能 1) 自动试验时,自动跟踪系统的谐振状态,当谐振状态发生变化,超过设置的区域时,系统自动跟踪谐振点.在整个过程中保证系统工作 在最优出力状态，调频时绘制频率(frequency)电压曲线。 2) 耐压时自动跟踪电压,电压正常波动时自动调整电压到目标电压,异常波动时提示用户电压异常波动,由用户根据试验情况进行操作 3) 全压输出保护：在调压过程(guò chéng)中，严格保证变频（frequency conversion)电源不会全电压输出 4) 软件经过严格模拟运行检验，运行安全、稳定、可靠 5) 液晶显示屏可显示电源电压和电流；高压输出的频率、电压 6) 保护功能：具有断电、过流、过压及闪络保护功能； a) 过电压保护：可人工设定过电压保护值；当整套装置的输出电压达到保护整定值时，自动切除整套装置 b) 过电流(Electron flow)保护：可人工设定过电流保护值；当整套装置的输出电流达到保护整定值时，自动切除整套装置 c) 击穿保护：具有放电或闪络保护功能，当高压侧发生对地闪络时，自动切除整套装置。不会对试验设备和人身造成伤害，变频电 源内电子元件不会击穿 d) 断电保护：试验电源断电后，装置能快速保护

7) 变频（frequency conversion)电源内部结构及其各元器件在经过正常的公路、铁路运输后，相互位置（position )不变，不损 坏，紧固件不松动 8) 变频电源配备专用引线和插头与其他设备(shèbèi)进行连接，包括电源的专用动力引线，与励磁变压器（Transformer）的低压引 线，与分压器的专用测量引线，专用接地引线等 9) 外观及操作界面充分采用人性化设计，美观大方，操作简便 10) 重量约15kg； 3. 高压电抗器DAXZ -37.5kVA/50kV 4节 a) 额定容量：37.5kVA; b) 额定电压：50kV； c) 额定电流(Electron flow)：0.75A； d) 品质因素：Q≥30 (f=45Hz)； e) 结 构：干式； f) 重 量：约45kg； 4. 电容分压器FRC-200 kV -1000 pF 1套 a) 额定电压：200KV； b) 高压电容量：1000pF c) 介质(起决定作用的物质)损耗：tgσ≤0.5%； d) 分 压 比：1000：1 e) 测量精度（精确度）：有效值1.5级; f) 重 量：约10kg； 六 、电抗器使用关系表 七、供货清单(detailed list)一览表 （一）配置设备一览表 （二）相关(related)资料一览表 八、摘要 方案型号：SFXZ-150kVA/200kV 方案(fāng àn)名称：变频串联谐振试验装置 参考标准：GB50150-2006,DL/T849.6-2004
