100kVA，25kV火力发电机交流耐压试验串联谐振验置

发布日期：2020-07-18　点击：1411次

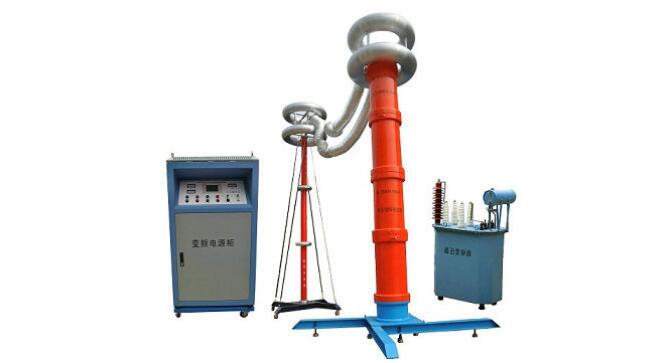

串联谐振 25kV火力发马达交流耐压试验 变频（frequency conversion)串联谐振验置

一、 串联谐振试验对象及试验要求 1. 10.5kV/50MW火力发马达交流耐压试验，电容量≤0.26μF，试验频率为45-65Hz,试验电压不超过25kV。 二、 工作环境 环境温度（temperature)：－150C –45 0C; 相对湿度：≤90%RH; 海拔高度: ≤2500米； 三、 串联谐振参数。 1. 额定容量：100kVA； 2. 输入电源： 380V电压，频率为50Hz； 3. 额定电压：25kV； 4. 额定电流：4A 5. 工作频率：30-300Hz； 6. 波形畸变率：输出电压波形畸变率≤1%； 7. 工作时间：额定负载下允许连续15min；过压1.1倍1分钟； 8. 温 升：额定负载（load）下连续（Continuity)运行15min后温升≤65K； 9. 品质因素：装置自身Q≥30(f=45Hz)； 10. 保护功能： 对被试品具有过流、过压及试品闪络保护(详见变频电源部分)； 11. 测量精度（精确度）：系统(system)有效值1.5级； 四、 串联谐振标准

GB10229-88 《电抗器》 GB1094 《电力变压器（Transformer）》 GB50150-2006 《电气装置安装工程电气设备交接试验标准》 DL/T 596-1996 《电力设备预防性试验规程》 GB1094.1-GB1094.6-96 《外壳防护等级》 GB2900 《电工名词术语》 GB/T16927.1~2-1997 《高电压试验技术》 五 、装置容量确定 结论：串联谐振装置容量定为100kVA/25kV，分四节电抗器，电抗器单节为25kVA/25kV/1A/39H通过组合使用能满足上述被试品的试验要 求。 六、串联谐振参数 1. 激励变压器（Transformer）JLB-12kVA/3kV/0.4kV 1台 a) 额定容量：12kVA； b) 输入电压：380V，单相； c) 输出电压： 3kV d) 结 构：干式； e) 重 量：约68 kg； 2. 变频电源SFXZ-GP -F -12kW/380V 1台 a) 额定输出容量：12kW b) 工作电源：380±10%V（单相），工频 c) 输出电压：0 – 400V，单相。变频串联谐振主要由变频电源，励磁变压器，高压电抗器，高压分压器等组成。变频控制器又分两 大类，20KW及以上为控制台式，20KW以下为便携箱式；它由控制器和滤波器组成。调频串联谐振试验装置变频调感发电机交流耐压装置 所需电源容量大大减小。变频调感发电机交流耐压装置电源是利用谐振电抗器和被试品电容谐振产生高电压和大电流的，在整个系统 中，电源只需要提供系统中有功消耗的部分，因此，试验所需的电源功率只有试验容量的。 d) 额定输入电流：30A e) 额定输出电流：30A f) 输 出 波 形：正弦波 g) 电压分辨率： 0.01kV h) 电压测量精度：0.5% i) 频率调节范围：30 – 300Hz j) 频率调节分辨率：≤0.1Hz k) 频率(frequency)稳定（解释:稳固安定；没有变动)度： 0.1% l) 运 行 时 间：额定容量下连续（Continuity)15min m) 额定容量下连续运行15min元器件最高温度（temperature)≤65K; n) 噪 声 水 平：≤50dB o) 可实现以下功能 1) 内部由嵌入式触摸屏控制,操作控制功能得到优化,操作简单 2) 自动扫频,寻找谐振点.频率(frequency)范围20-300Hz,可手动设置扫频范围,扫频最大耗时3分钟(全频扫). 频率分辨率0.1Hz 3) 自动试验,用户可设置试验程序,系统自动按设置的程序完成试验过程 4) 自动试验时,自动跟踪系统的谐振状态,当谐振状态发生变化,超过设置的区域时,系统自动跟踪谐振点.在整个过程(guò chéng)中 保证系统工作在最优出力状态，调频时绘制频率(frequency)电压曲线（Curve）。变频串联谐振主要由变频电源，励磁变压器，高压电 抗器，高压分压器等组成。变频控制器又分两大类，20KW及以上为控制台式，20KW以下为便携箱式；它由控制器和滤波器组成。 5) 耐压时自动跟踪电压,电压正常波动时自动调整电压到目标(cause)电压,由用户根据试验情况(Condition)进行操作控制 6) 全压输出保护：在调压过程中，严格保证变频电源不会全电压输出

7) 软件经过严格模拟(定义:对真实事物或者过程的虚拟)运行检验，运行安全、稳定、可靠 8) 自动保存试验数据（data),数据查询功能,根据查询条件查询以往的试验数据； 9) 液晶显示屏可显示电源电压和电流；高压输出的频率(frequency)、电压、电流 10) 保护功能：具有断电、过流、过压及闪络保护功能； a) 过电压保护：可人工设定过电压保护值；当整套装置的输出电压达到保护整定值时，自动切除整套装置 b) 过电流保护：可人工设定过电流保护值；当整套装置的输出电流达到保护整定值时，自动切除整套装置 c) 击穿保护：具有放电或闪络保护功能，当高压侧发生对地闪络时，自动切除整套装置。不会对试验设备和人身造成伤害，变频 （frequency conversion)电源内电子元件不会击穿 d) 断电保护：试验电源断电后，装置能快速保护 11) 变频（frequency conversion)电源内部结构及其各元器件在经过正常的公路、铁路运输后，相互位置不变，不损坏，紧固件不松 动 12) 外观及操作控制界面充分采用人性化设计，美观大方，操作简便 13) 重量约30kg； 3. 高压电抗器DK-25kVA/25kV 4节 a) 额定容量：25kVA; b) 额定电压：25kV； c) 额定电流：1A； d) 电 感 量：39H/单节； e) 品质因素：Q≥30 (f=45Hz)； f) 结 构：干式； g) 重 量：约38kg； 4. 电容分压器FR-30 kV -1000pF 1套 a) 额定电压：30kV； b) 高压电容量：1000pF c) 介质损耗：tgσ≤0.5%； d) 分 压 比：1000：1 e) 测量精度（精确度）：有效值1.5级; f) 重 量：约8kg； 七、供货清单(detailed list)一览表 八、摘要 方案型号：SFXZ-GP-100kVA/25kV 方案名称：变频串联谐振试验置 参考标准：GB50150-2006,DL/T849.6-2004
