便携式发电机串联谐振交流耐压试验装置发电机

发布日期：2020-07-18　点击：2046次

便携式发马达串联谐振交流耐压试验装置发电机调频谐振试验装置 产品简介 一般应用于电力、冶炼金属、石油、化工、等各种行业，适用于大容量、高电压的电容性试品，如发马达、变压（气压变量)器 （Transformer）、GI S、高压交联电缆（Cable)、互感器、套管等的交接实验（experiment)和预防性试验。变频串联谐振耐压装置采用了调节电源的频 率的方式使得电抗器与被试电容器实现谐振，在被试品上获得高电压大电流，是当前高电压试验的一种新的方法和潮流，在国内外已经 得到广泛的应用。变频串联谐振主要由变频电源，励磁变压器，高压电抗器，高压分压器等组成。变频控制器又分两大类，20KW及以上 为控制台式，20KW以下为便携箱式；它由控制器和滤波器组成。本公司(Company)在变频串联谐振高压试验领域自主研发的变频、调压 软件技术，ling先于国内高压试验行业，利用这一技术采用16位精细变频、10KHZ载波频率、SPWM和进口原装IPM整体模块设计、制造的 变频串并联谐振成套试验装置，完全符合国家有关高压实验的规程和要求。 工作原理 通过(tōng guò)调节变频控制（control)器的输出频率，使得回路中的电抗器的电感L和试品电容C发生谐振，谐振电压即为试品上所加 电压。通过调频控制器提供供电电源，试验电压由励磁变压（气压变量)器经过初步升压后，使高电压加在电抗器L和被试品CX上，通过 改变调频控制器的输出频率，使回路处于串联谐振状态；回路的谐振频率取决于被试品电容CX和电抗器的电感L，调节变频控制器的输 出电压，使试品上高压达到所需要的电压值。 产品特点 大屏幕显示试验数据（data)、试验状态，并有实时操作步骤提示功能 能灵活整定实验电压、调频范围、加压时间 试验结果能计算出被试品电容

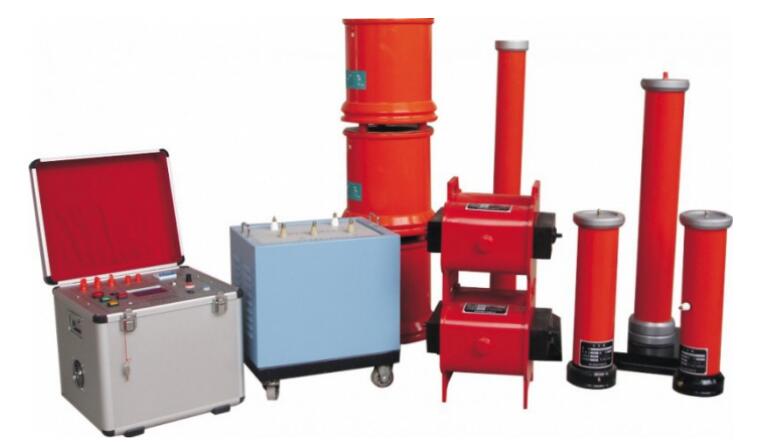

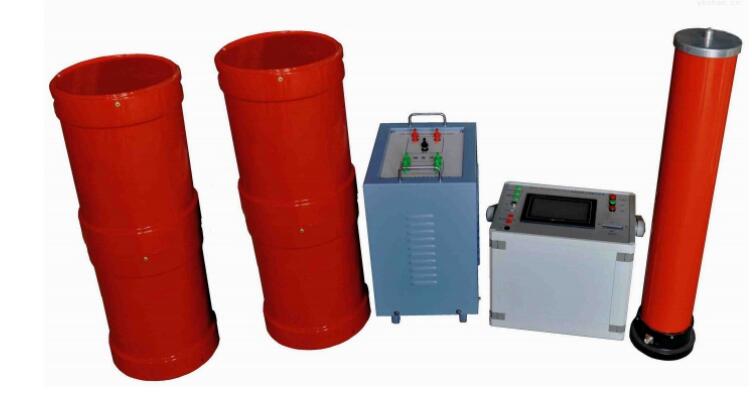

具有计算机通讯接口(interface)，便于通讯和试验数据管理 体积小、重量轻、操作控制方便 分辨率高、频率分辨率为0.001HZ 安全可靠高、系统(system)具有过电流(Electron flow)、过电压及放电保护功能，可有效保护人身及设备(shèbèi)安全试验结果可打 印可升级造作软件 变频调感式发马达交流耐压装置成套组成 成套装置组成为变频（frequency conversion)调压电源、励磁变压器（Transformer）、电抗器、分压器及补偿电容器。变频串联谐 振主要由变频电源，励磁变压器，高压电抗器，高压分压器等组成。变频控制器又分两大类，20KW及以上为控制台式，20KW以下为便携 箱式；它由控制器和滤波器组成。 技术参数(parameter) 环境温度（temperature)：-10～45℃ 环境湿度：≤90% 海拔高度：≤2000M 电源输入：220V±10%单相 50Hz 输出0～220V(≤10KW) 380V±10%三相 50Hz 输出0～400V 额定试验容量：0～8000KVA(选择(xuanze)) 谐振电压：0～1000KV(选择) 频率(frequency)调节范围(fàn wéi)：0.1～300Hz 系统测量精度：0.5级 频率(frequency)调节分频率：0.01Hz 不稳定（解释:稳固安定；没有变动)度：≤0.05% 输出波形：正弦波 波形畸变（指：畸形地变化）率：≤0.5% 噪声：≤60dB 电抗器Q值：30～200(选择)
