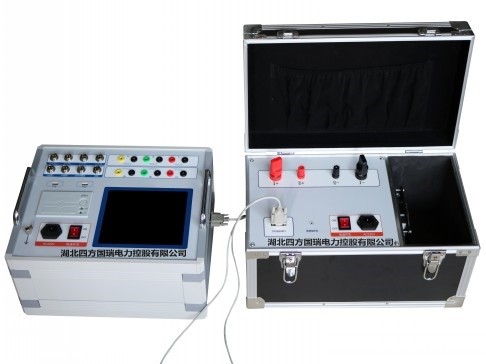

断路器开关特性测试仪 断路器特性测试仪

发布日期：2020-07-05　点击：1417次

1.仪器可自动识别断口分、合闸状态，并根据参考断口状态提示相对应的合、分操作。

2.独立的6断口，可检测并提示断口的连接状态，方便用户检查接线。

3.机内可存储100组测试结果。

4.大屏幕液晶（320×240）LCD显示,高级灰屏，阳光下不反光不黑屏，图文及汉字菜单

操作提示，人性化菜单式界面，操作简便。

5.仪器具有强大的图形分析功能，实现波形和测量处理数据同屏显示，使测试过程更直观。

6.机内带有延时保护功能，断路器动作后能自动切断线圈电压，很好的保护了断路器和测

试仪器。

7. 本仪器可进行电动和手动分合测试。

8. 可进行高、低电压实验，自动寻找分或合闸电压。

9. 重合闸试验，可做合分、分合，分合分等参数测量。

10. 真空接触器（单线圈）参数测量。

二、技术参数

1．时间测量：6路

固有分闸（合闸）时间

分闸（合闸）相内不同期

分闸（合闸）相间不同期

合闸（分闸）弹跳时间（弹跳次数）

测试范围：0.01ms～10000ms

准确度：1ms～100ms内准确度0.5%±2个字，

大于100ms准确度1%±2个字

速度测量：刚分（刚合）速度

指定时间段（行程段或角度段）平均速度

测速范围：1mm传感器0.01～25.00m/s，

0.1mm传感器0.001～2.50m/s，

0.5°角度传感器0.01～25.00m/s

传感器：0.01～25.00m/s

3．行程测量：动触头行程（行程）

接触行程（开距）

过冲行程或反程（超程）

4. 传感器测量范围：直线位移传感器50mm，分辨率:0.1mm，行程0.1～50mm

直线位移传感器300mm，分辨率:0.1mm，行程10～300mm(选配）
