继电保护测试仪主机使用具有高速计算速度和传

发布日期：2020-07-04　点击：1237次

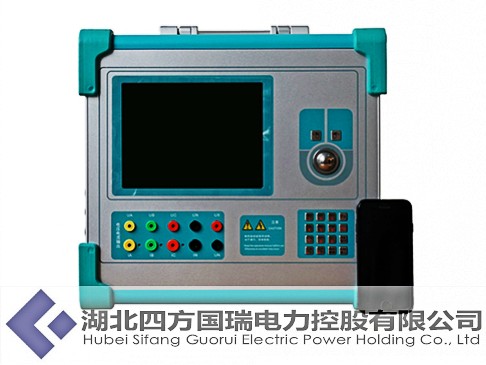

继电保护测试仪主机使用具有高速计算速度和传输带宽的高速，高性能数字信号处理器。 它可以产生每周360点的基波高频正弦波。 这是电流输出的高水平。 该波形具有高保真度和低失真度，特别是在谐波输出时，即使在6次谐波下，300Hz仍可达到每周60点D / A的高密度。

它是一种新型的智能测试仪器。 前一种工具主要由稳压器和移相器组成。 它体积大，精度低，已经不能满足现代微机继电保护的验证工作。 随着科学技术的不断发展，已广泛应用于线路保护，主变压器差动保护，励磁控制等各个领域。变电站综合自动化已成为主流。

继电保护测试仪分为两个回路：主回路和辅助回路。 主回路通过大旋钮调节，辅助回路通过小旋钮调节，主回路通过面板上的“输出选择”按钮开关和数字电压/电流表控制各种输出量 每次切换输出时，仪器上的自动监视其输出值。 辅助电路通过输出开关控制直接控制输出，并且测量可以附加到万用表测量中。

继电保护测试仪输入AC220V电源通过输出控制继电器K1进入双碳刷稳压器T1的输入端，并通过T1大旋钮调节的功率进入隔离变压器T2(兼职上升器)。 立管分为三路抽头输出，一路抽头为AC0-250V输出，额定电流为3A。 抽头输出电压经滤波滤波后可输出0-350V DC电压。 二次抽水为15V(10A)，抽头由传感器控制，通过继电器输出0-10A交流电流，一种方式通过电阻输出0-500mA交流电流，一种通过继电器转换的方式可以输出0-10A或 0-500mA直流电流; 第三个抽头为10V(100A)大电流端，该抽头直接通过传感器侧，输出100A电流，环路具有负载能力强劲，但输出略有过载，并且不能长时间处于高电流状态。
