浅谈变频串联谐振试验常用接线方式

发布日期：2020-07-04　点击：5156次

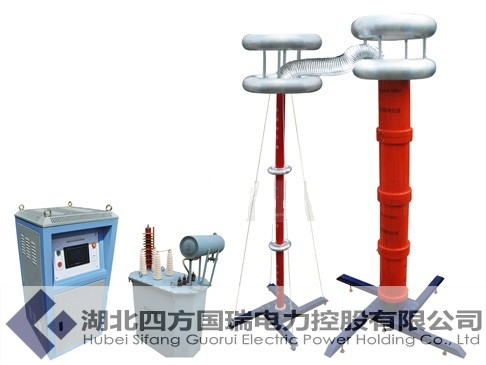

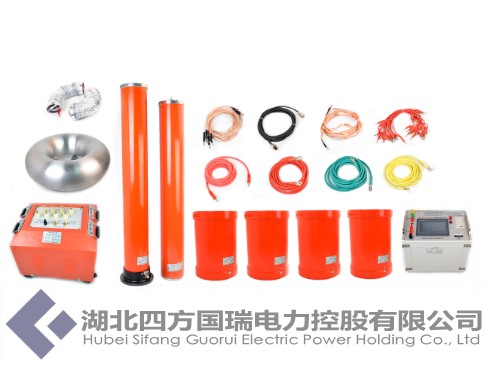

串联谐振装置是运用串联谐振原理，使回路产生谐振电压加到试品上，串联谐振装置目前分为变频式和调感式两大类，是通过调节变频源输出频率或可调式电抗器调节电感量，使回路中电感L与试品C串联谐振。

在电阻、电感及电容所组成的串联电路内，当容抗XC与感抗XL相等时，即XC=XL，电路中的电压u与电流i的相位相同，电路呈现电阻性，这种现象叫串联谐振。当电路发生串联谐振时电路的阻抗Z=√R^2 +(XC-XL)^2=R，电路中总阻抗小，电流将达到大值。
