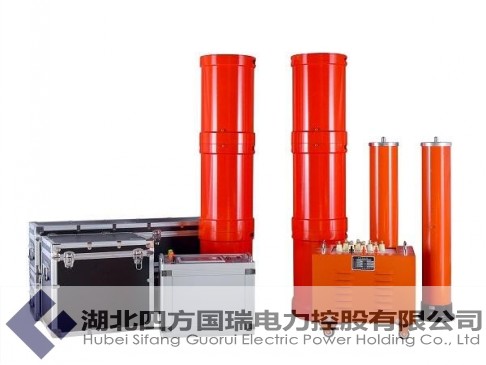

变频串联谐振耐压试验装置
发布日期：2020-07-04 点击：3379次
变频串联谐振耐压试验装置是运用串联谐振原理，利用励磁变压器激发串联谐振回路，调节变频控制器的输出频率，使回路电感L和试品C串联谐振，谐振电压即为加到试品上电压。成套装置广泛应用于电力、冶金、石化、铁路、承装（修、试）电力设施企业等行业，适用于大容量、高电压试品的交接试验和预防性试验。
适用范围
1、10kV、35kV、110kV交联聚乙烯电缆（XPLE）交流耐压试验。
2、66kV、110kV GIS交流耐压试验。
3、大型发电机组、电力变压器、互感器、套管、断路器、开关的工频耐压试验。
4、电力变压器感应耐压试验以及局部放电测量试验。
功能特点
1、成套装置便于携带、干式结构、任意组合、综合功能、一机多用。变频调压电源采用进口功率元件作为功率变换的核心，电压输出和频率输出稳定，电磁兼容设计合理，保护功能完善，同时系统也有很强的过载能力。
2、设备自动调谐功能强大。自动调谐时，从30Hz到300Hz自动扫频，用户能直观地看到装置调谐过程；扫频完成后，系统根据扫频初步找到的谐振频点，在其±5Hz范围内以0.01Hz为分辨率进行频率细扫，之后准确锁定谐振频率。
3、仪器能灵活整定试验电压、调频范围、加压时间。支持“自动调谐＋手动调压”，“自动调谐＋自动调压”，“手动调谐＋手动调压”等试验模式，推荐使用“自动调谐＋手动调压”模式，既能快速找到谐振点，又能通过手动调压控制试验过程，安全性更高。
4、装置采用大尺寸彩屏显示试验数据、试验状态，并有实时操作步骤提示功能。试验参数设置、试验控制、试验结果等同屏显示，直观清晰，并具有自动计时及操作提示功能。试验结果能计算出被试品电容值。自备微型打印机，具备试验数据打印功能。
5、装置保护功能完善，安全可靠高。具有过电流、过电压及闪络保护功能，可有效保护人身及设备安全。
