电缆识别仪的接线方式
发布日期：2020-07-04 点击：3354次

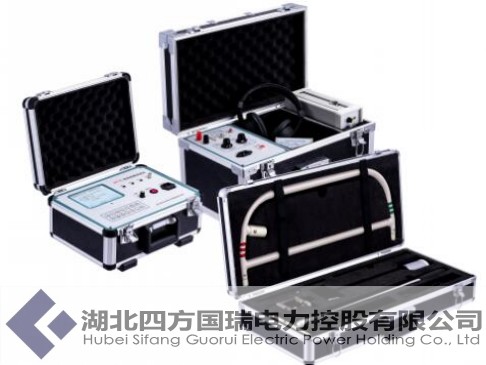

电缆识别仪的接线方式
直连法（不带电电缆的识别）
⑴ 将被识别电缆终端的任意一好相与系统地短接。在始端将钢铠与系统地断开。
⑵ 将红夹子线一端接到发射机的红接线柱上，另一端接至被识别电缆的相线上
黑夹子线一端接到发射机的黑接线柱上，另一端可靠地接到系统地上。
⑶ 打开发射机电源开关，观察电流表指示。一般情况下，表针摆动满度的2/3即可。
⑷ 将卡钳卡在被识别电缆上，卡钳箭头指向电缆终端，应观察到接收机电表指针呈现与发射机电表指针一致的周期性摆动，极性指示灯呈现亮、灭周期性变化，说明识别系统正常。此时可携带接收机至测试现场。
⑸ 在测试现场，用卡钳逐条卡住电缆束中的每条电缆。当卡住某条电缆时，（卡钳箭头始终指向电缆终端）接收机表头顺时针呈周期性摆动，极性指示灯呈现亮、灭周期性变化，此电缆即为要寻找的电缆。而卡住别的电缆，表头呈逆时针周期性摆动，但极性指示灯不亮。
