75KVA/75KV变频串联谐振试验成套装置

发布日期：2020-07-01　点击：3407次

75KVA/75KV变频串联谐振试验成套装置广泛应用于四级、五级承装（修、试）电力设施企业、供电、发电、铁路、钢铁、石化、矿山、输变电装备制造等行业，适用于6kV～35kV电压等级的大容量、高电压的电容性试品，如发电机组、高压交联电缆、电力变压器、高电压互感器、高压断路器、高压套管等设备的交接试验和预防性试验。

一、产品工作原理：

75KVA/75KV变频串联谐振试验成套装置运用串并联谐振的原理，利用励磁变压器激发谐振回路，调节变频调压电源的输出频率，使回路电感L和试品C串联谐振，谐振电压施加到试品上电压，使试品上高压达到所需要的电压值。

变频调压电源采用16位精细变频、10KHZ载波频率、SPWM和进口原装IPM整体模块设计、制造。成套装置符合有关高压试验的规程和要求。

二、产品技术特点：

1、成套装置体积小、重量轻、携带方便。变频调压电源采用进口功率元件作为功率变换的核心，电压输出和频率输出稳定，电磁兼容设计合理，保护功能完善，同时装置也有很强的过载能力。

2、装置自动调谐功能强大。自动调谐时，从30Hz到300Hz自动扫频，用户能直观地看到装置调谐过程；扫频完成后，系统根据扫频初步找到的谐振频点，在其±5Hz范围内以0.01Hz为分辨率进行频率细扫，之后准确锁定谐振频率。

3、装置能灵活整定试验电压、调频范围、加压时间。支持“自动调谐＋手动调压”，“自动调谐＋自动调压”，“手动调谐＋手动调压”等试验模式，推荐使用“自动调谐＋手动调压”模式，既能快速找到谐振点，又能通过手动调压控制试验过程，安全性更高。

4、装置采用大尺寸彩屏显示试验数据、试验状态，并有实时操作步骤提示功能。试验参数设置、试验控制、试验结果等同屏显示，直观清晰，并具有自动计时及操作提示功能。试验结果能计算出被试品电容值。自备微型打印机，具备试验数据打印功能。

5、装置保护功能完善，安全可靠高。具有过电流、过电压及闪络保护功能，可有效保护人身及设备安全。

设备组成

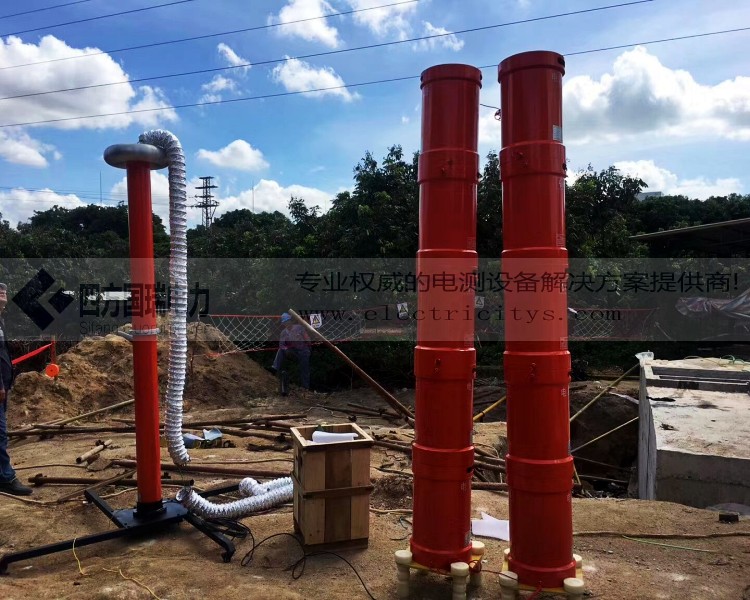

成套设备主要由变频调压电源1台、励磁变压器1台、高压电抗器3台、电容分压器1台、附件箱1件组成。

三、技术指标：

1、仪器工作电源：AC220V±10%单相、50Hz

2、功率电源电压：AC380V±10%单相、50Hz

3、输出电压：75kV

4、输出容量：75kVA

5、输出频率范围：30Hz～300Hz

6、装置测量精度：1.0级

7、连续试验时间：＞60min

8、频率调节分辨率：0.01Hz

9、输出波形：正弦波，波形畸变率≤0.5%

10、频率调节灵敏度：0.1Hz，不稳定度≤0.5%

11、系统品质因数：20～60

注：产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知。

SFBX-75KVA/75KV变频串联谐振试验成套装置
