SFXL-S 线路参数测试仪

专门用于输电线路工频参数测量的高精度仪器 参考标准： GB/T1029-2005,JB/T8446-2005 可测量输电线路的正序和零序各种参量、电压有效值、电流有效值、有功功率、无功功率 电压最大可测量到700V，不用切换档位即可保证精度 接线简单，测试、记录方便，大大提高了工作效率

产品简介

SFXL-S 线路参数测试仪是湖北四方国瑞电力控股有限公司开发、研制的专门用于输电线路工频参数测量的高精度仪器，对于输电线路的一系列工频参数可进行精密的测量。该仪器具有体积小、重量轻、测量准确度高、稳定性好、操作简便易学等优点,完全可取代以往利用多表法测量线路参数的方法，接线简单，测试、记录方便，大大提高了工作效率。它以大屏幕图形式液晶作为显示窗口，图形式菜单操作并配有汉字提示，集多参量于一屏的显示界面，人机对话界面友好，使用简便、快捷，是各级用户的首选产品。

产品别称

线路参数测试仪、工频线路参数测试仪

产品特征

1、可测量输电线路的正序和零序各种参量、电压有效值、电流有效值、有功功率、无功功率等参数。

2、允许外接电压互感器和电流互感器进行扩展量程测量。

3、电压回路宽量限：电压最大可测量到700V，不用切换档位即可保证精度。不会因电压档位选错而对仪器本身有所损坏。

4、大屏幕、高亮度的液晶显示，全汉字菜单及操作提示实现友好的人机对话，触摸按键使操作更简便，液晶带亮度调节，可适应冬夏各季。

5、用户可随时将测试的数据通过232接口外接微型打印机将结果打印出来（打印机为选配件）。

6、为配高压测量车的用户保留了与计算机通讯的RS232串口，可扩充校验数据上传功能，实现数据的集中管理。

参数

电压测量范围         0~750V 宽量限，一档可保证精度

电流测量范围         0~100A，内部自动切换量程

电压、电流、频率         ±0.2%

功率         ±0.5%（CosΦ>0.1），±1.0%（0.02)

阻抗、容抗、感抗         0.5%

电阻、电容、电感、电导、电纳         0.5%

工作温度         －10℃~ +40℃

工作电源         交流160V~400V

绝缘         电压、电流输入端对机壳的绝缘电阻≥100MΩ

工作电源输入端对外壳之间承受工频2KV（有效值），历时1分钟实验

体积         35cm×26cm×13cm

重量         4kg

产品特征

1、可测量输电线路的正序和零序各种参量、电压有效值、电流有效值、有功功率、无功功率等参数。

2、允许外接电压互感器和电流互感器进行扩展量程测量。

3、电压回路宽量限：电压最大可测量到700V，不用切换档位即可保证精度。不会因电压档位选错而对仪器本身有所损坏。

4、大屏幕、高亮度的液晶显示，全汉字菜单及操作提示实现友好的人机对话，触摸按键使操作更简便，液晶带亮度调节，可适应冬夏各季。

5、用户可随时将测试的数据通过232接口外接微型打印机将结果打印出来（打印机为选配件）。

6、为配高压测量车的用户保留了与计算机通讯的RS232串口，可扩充校验数据上传功能，实现数据的集中管理。

产品别称

SFXL-S 线路参数测试仪,线路参数测试仪,线路参数测试仪厂家，线路参数测试仪价格多少

湖北四方国瑞电力控股有限公司产品推荐--SFD-III电容电感测试仪（1）

SFD-III电容电感测试仪

随着我国电力事业的发展，电容器补偿装置得到前所未有的发展，但随之而来的是电容器事故率的大幅上升，并出现过严重的群伤事故。为预防并联电容器事故发生，保障电网安全、可靠运行，国家电网公司制定了《预防高压并联电容器事故措施》。其中明确提出要“定期进行电容器组单台电容器电容量的测量，推荐使用不拆连接线的测量方法，避免因拆装连接线导致套管受力而发生套管漏油的故障”。

㊣ 湖北省最大的高压试验设备生产基地

㊣ 始于1986年，30多年生产制造经验，只专注电力试验设备领域，品质更有保障

产品概述

随着我国电力事业的发展，电容器补偿装置得到前所未有的发展，但随之而来的是电容器事故率的大幅上升，并出现过严重的群伤事故。为预防并联电容器事故发生，保障电网安全、可靠运行，国家电网公司制定了《预防高压并联电容器事故措施》。其中明确提出要“定期进行电容器组单台电容器电容量的测量，推荐使用不拆连接线的测量方法，避免因拆装连接线导致套管受力而发生套管漏油的故障”。

本仪器针对变电站现场高电压并联电容器组测量时存在的问题而设计，并参考 GB3983.2-1989《高电压并联电容器》、 DL/T840-2003《高压并联电容器使用技术条件》和 JB5346-1998《串联电抗器》等国家标准而专门研制，主要是对无功补偿装置的高电压并联电容器组和电抗器进行测量。

    本仪器采用高速微处理器，同步采集被试品的电压信号和电流信号，自动计算电容值、电感值和无功功率等值。现场测量电容器无需拆除连接线，简化试验过程、有效提高工作效率、避免损害电力设备。试验结束后自动计算每相电容器容量和其它参数，极易判别电容器的品质变化及器件间连接导体故障。

二、功能特点

     本仪器可在不拆线情况下测量成组并联电容器的单个电容（单相电容及三相电容均能测量），同时本仪器也能测量各种电抗器的电感量，满足现场的多种使用。

     测量时本仪器显示测量电容值或电感值的同时还可以显示测量的电压、电流、功率、频率、阻抗、相位角等数据;

     仪器采用7.0 英寸 1024×600 高清屏， 触控操作，白天夜间均能清晰观察，中文菜单提示，操作简便。

     仪器内置大容量非易失性存储器：可存储200组测量数据。

仪器配有U盘接口，可存储任意组测量数据（受U盘容量限制） 。

     仪器内置高精度实时时钟功能：可进行日期及时间校准。

     仪器自带高速微型热敏打印机：可打印测量及历史数据。

三、技术指标

1、测试电压：              交流 100V ±10%，50Hz

交流 40V±10%，50Hz

交流 10V±10%，50Hz

交流 1V±10%，   50Hz

2、测量范围及精度:

可测电容范围: 0.1uF～6000uF ±（读数1%+0.01uF）

可测电感范围: 50uH ～20H    ±(读数3%+0.05uH)

可测电流范围:  5mA ～2A     ±(读数3%+0.05mA)

可测电阻范围: 20mΩ～20kΩ  ±(读数3%+0.1mΩ)

3、外形尺寸   365mm×285mm×170mm

四、使用条件

环境温度   -20℃～40℃

环境湿度   ≤85%RH

工作电源   AC220V±10%，50±1Hz

产品简介

随着我国电力事业的发展，电容器补偿装置得到前所未有的发展，但随之而来的是电容器事故率的大幅上升，并出现过严重的群伤事故。为预防并联电容器事故发生，保障电网安全、可靠运行，国家电网公司制定了《预防高压并联电容器事故措施》。其中明确提出要“定期进行电容器组单台电容器电容量的测量，推荐使用不拆连接线的测量方法，避免因拆装连接线导致套管受力而发生套管漏油的故障”。

本仪器针对变电站现场高电压并联电容器组测量时存在的问题而设计，并参考 GB3983.2-1989《高电压并联电容器》、 DL/T840-2003《高压并联电容器使用技术条件》和 JB5346-1998《串联电抗器》等国家标准而专门研制，主要是对无功补偿装置的高电压并联电容器组和电抗器进行测量。

    本仪器采用高速微处理器，同步采集被试品的电压信号和电流信号，自动计算电容值、电感值和无功功率等值。现场测量电容器无需拆除连接线，简化试验过程、有效提高工作效率、避免损害电力设备。试验结束后自动计算每相电容器容量和其它参数，极易判别电容器的品质变化及器件间连接导体故障。

二、功能特点

     本仪器可在不拆线情况下测量成组并联电容器的单个电容（单相电容及三相电容均能测量），同时本仪器也能测量各种电抗器的电感量，满足现场的多种使用。

     测量时本仪器显示测量电容值或电感值的同时还可以显示测量的电压、电流、功率、频率、阻抗、相位角等数据;

     仪器采用7.0 英寸 1024×600 高清屏， 触控操作，白天夜间均能清晰观察，中文菜单提示，操作简便。

     仪器内置大容量非易失性存储器：可存储200组测量数据。

仪器配有U盘接口，可存储任意组测量数据（受U盘容量限制） 。

     仪器内置高精度实时时钟功能：可进行日期及时间校准。

     仪器自带高速微型热敏打印机：可打印测量及历史数据。

三、技术指标

1、测试电压：              交流 100V ±10%，50Hz

交流 40V±10%，50Hz

交流 10V±10%，50Hz

交流 1V±10%，   50Hz

2、测量范围及精度:

可测电容范围: 0.1uF～6000uF ±（读数1%+0.01uF）

可测电感范围: 50uH ～20H    ±(读数3%+0.05uH)

可测电流范围:  5mA ～2A     ±(读数3%+0.05mA)

可测电阻范围: 20mΩ～20kΩ  ±(读数3%+0.1mΩ)

3、外形尺寸   365mm×285mm×170mm

四、使用条件

环境温度   -20℃～40℃

环境湿度   ≤85%RH

工作电源   AC220V±10%，50±1Hz

四方国瑞电力高压试验设备厂家热门设备--SFZGF 直流高压发生器

产品简介

SFZGF系列直流高压发生器是适用于电力部门、厂矿企业动力部门、科研单位、铁路、化工、发电厂等对氧化锌避雷器、磁吹避雷器、电力电缆、发电机、变压器、开关等设备进行直流高压试验的换代产品。

直高发采用了新技术、新材料和新器件，具有输出功率大、体积小、重量轻的特点，有可靠的过压、过流及零位合闸保护功能，带0.75倍电压锁存功能，并配有时间继电器，能在试验中设置定时声讯报警。整个仪器便于携带，操作方便，安全可靠，特别适用于电力部门现场试验。

产品特征

1、采用高频倍压电路，应用PWM脉宽调制技术和大功率IGBT器件。

2、采用电压负反馈，输出电压稳定度高，纹波系数小≤1%。

3、全量程平滑调压，电压调节细度好调节精度≤0.5%，稳定度≤1%，电压电流误差1%（读数±0.2kV），电流误差±1个字。

4、升压电位器零起升压。

5、75%UDC1mA功能按钮，方便氧化锌避雷器试验，精度1%读数±1%。

6、过压保护采用拔码设定，一目了然，误差±1%。

7、倍压采用新型材料，轻巧、坚固。外表涂特种绝缘材料，电气性能好，防潮能力强。

8、折叠式撑脚，直径面积大，稳定性能好。

9、一体化设计、高压拖地电缆引出，方便现场试验。

10、产品符合DL/T848.1-2004技术要求，并经电力部电气设备质量检测测试中心型式试验，严格执行企标出厂。



始于1992   /   始终专注一个领域





专注于高电压试验设备及其测试技术的研究和发展，努力为我国坚强智能电网建设和保障电网安全运行作出贡献

---



研发

---



    技术

---

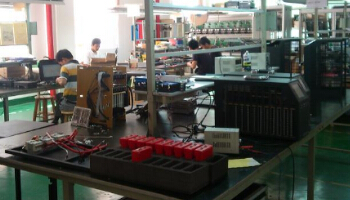

生产

---

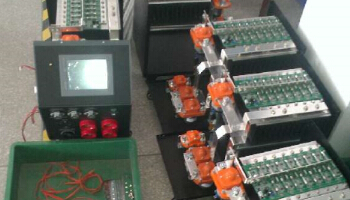

    半成品

---

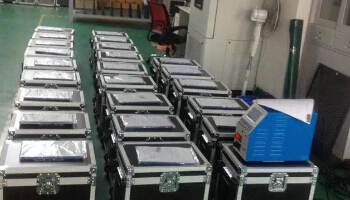

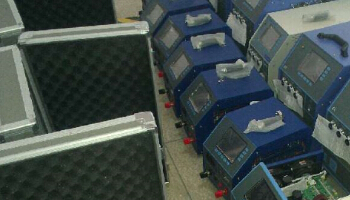

成品

---



    品捡

---

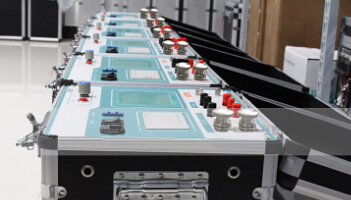

试验区

---
