串联谐振知识总结

发布日期：2020-06-24　点击：1154次

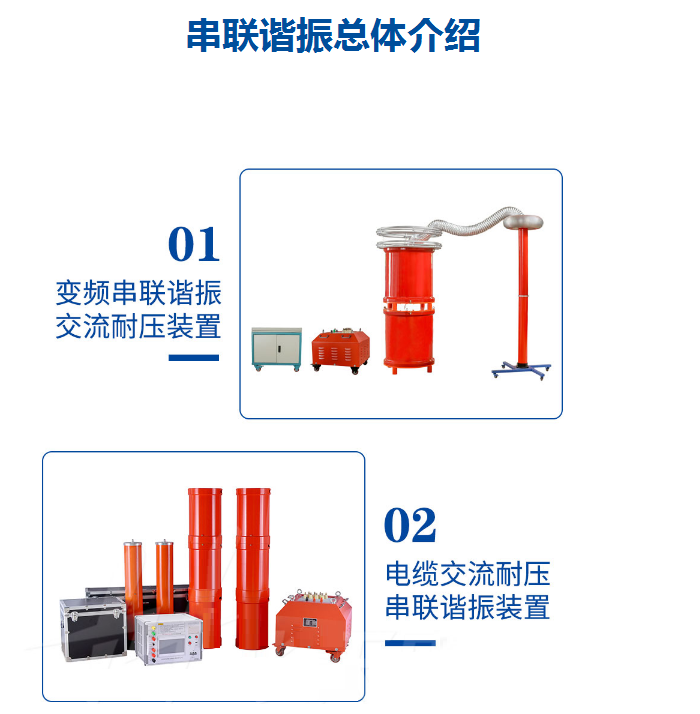

 四方国瑞电力是一家专业研发生产串联谐振的厂家，本公司生产的串联谐振设备在行业内都广受好评，以打造最具权威的“串联谐振“高压设备供应商而努力。  电感的两个最主要的作用就是滤波(通直流，阻交流)和储能。电感器的结构类似于变压器，但只有一个绕组。如果电感器中没有电流通过，则它阻止电流流过它;如果有电流流过它，则电路断开时它将试图维持电流不变。电感器又称扼流器、电抗器。 电感器是一种常用的电子元器件。当电流通过导线时，导线的周围会产生一定的电磁场，并在处于这个电磁场中的导线产生感应电动势——自感电动势，我们将这个作用称为电磁感应。为了加强电磁感应，人们常将绝缘的导线绕成一定圈数的线圈，我们将这个线圈称为电感线圈或电感器，简称为电感。电感器具有阻止交流电通过而让直流电顺利通过的特性。直流信号通过线圈时的电阻就是导线本身的电阻压降很小;当交流信号通过线圈时，线圈两端将会产生自感电动势，自感电动势的方向与外加电压的方向相反，阻碍交流的通过，所以电感器的特性是通直流、阻交流，频率越高，线圈阻抗越大。电感器在电路中经常和电容器一起工作，构成LC滤波器、LC振荡器等。另外，人们还利用电感的特性，制造了阻流圈等。  在电子设备中，我们经常可以看到有许多磁环与连接电缆构成一个电感器(电缆中的导线在磁环上绕几圈作为电感线圈)，它是电子电路中常用的抗干扰元件，对于高频噪声有很好的屏蔽作用，故被称为吸收磁环。磁环在不同的频率下有不同的阻抗特牲。一般在低频时阻抗很小，当信号频率升高后磁环的阻抗急剧变大。大家都知道，信号频率越高，越容易辐射出去，而一般的信号线都是没有屏蔽层的，这些信号线就成了很好的天线，接收周围环境中各种杂乱的高频信号，而这些信号叠加在原来传输的信号上，甚至会改变原来传输的有用信号，严重干扰电子设备的正常工作，因此降低电子设备的电磁干扰(EM)已经是必须考虑的问题。在磁环作用下，即使正常有用的信号顺利地通过，又能很好地抑制高频于扰信号，而且成本低廉。

  电抗器主要用于电力系统中的一种恒流和稳压的电力网中所采用的电抗器，实质上是一个无导磁材料的空心线圈。在电力系统发生短路时，会产生数值很大的短路电流，如果不加以限制，要保持电气设备的动态稳定和热稳定是非常困难的。因此，为了满足某些断路器遮断容量的要求，常在出线断路器处串联电抗器， 增大短路阻抗， 限制短路电流。由于采用了电抗器，在发生短路时，电抗器上的电压降较大，所以也起到了维持母线电压水平的作用，使母线上的电压波动较小，保证了非故障线路上的用户电气设备运行的稳定性。

按用途分为 7种：

①限流电抗器。串联于电力电路中，以限制短路电流的数值。

②并联电抗器。一般接在超高压输电线的末端和地之间，起无功补偿作用。

③通信电抗器。又称阻波器。串联在兼作通信线路用的输电线路中，用以阻挡载波信号，使之进入接收设备。

④消弧电抗器。又称消弧线圈。接于三相变压器的中性点与地之间，用以在三相电网的一相接地时供给电感性电流，以补偿流过接地点的电容性电流，使电弧不易起燃，从而消除由于电弧多次重燃引起的过电压。

⑤滤波电抗器。用于整流电路中减少竹流电流上纹波的幅值;也可与电容器构成对某种频率能发生共振的电路，以消除电力电路某次谐波的电压或电流。

⑦起动电抗器。与电动机串联，限制其起动电流。电抗器也叫电感器，一个导体通电时就会在其所占据的一定空间范围产生磁场，所以所有能载流的电导体都有一般意义上的感性。然而通电长直导体的电感较小，所产生的磁场不强，因此实际的电抗器是导线绕成螺线管形式，称空心电抗器;有时为了让这只螺线管具有更大的电感，便在螺线管中插入铁心，称铁心电抗器。在交流电的领域中则除了电阻会阻碍电流以外，电容及电感也会阻碍电流的流动，这种作用就称之为电抗，意即抵抗电流的作用。电容及电感的电抗分别称作电容抗及电感抗，简称容抗及感抗。电抗分为感抗和容抗，比较科学的归类是感抗器(电感器)和容抗器(电容器)统称为电抗器，然而由于过去先有了电感器，并且被称谓电抗器，所以现在人们所说的电容器就是容抗器，而电抗器专指电感器。 在电子电路常叫电感器，在电力系统中常叫电抗器。
