电缆故障测试仪的操作步骤

发布日期：2020-06-24　点击：3152次

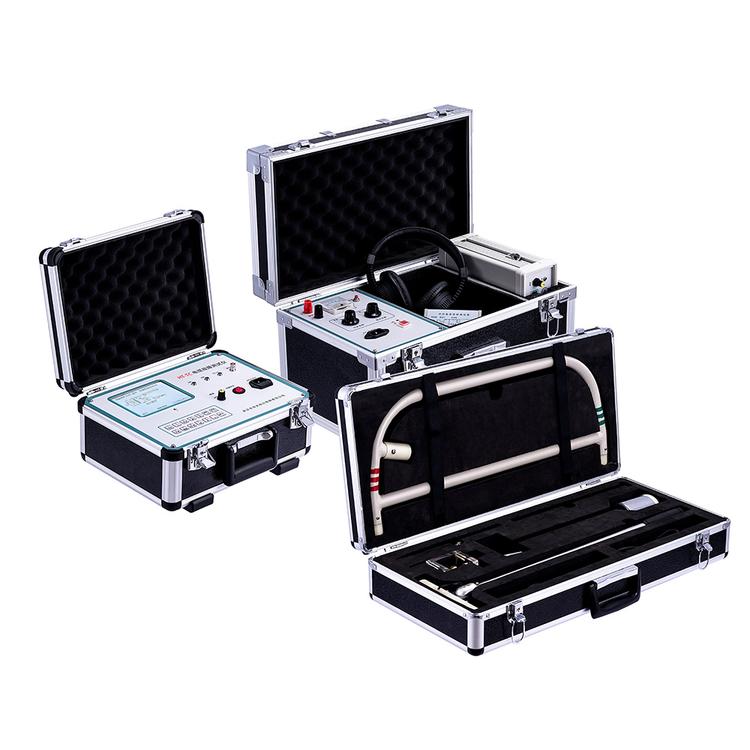

电缆故障测试仪是用于高低压电力电缆出现接地故障，高阻故障，开路故障或者短路故障的一种测量设备，今天我讲讲在实际测量中的操作步骤。

在测试电缆故障之前，首先应对故障类型进行判断，以便确定采用哪种测试方式，其中有“低压脉冲法”和“高压闪络法”，我们通常借助万用表，兆欧表或其他工具以及现场经验，可以对故障类型进行预判，在电缆故障测量上这是一个非常关键的步骤，判定一定要准，找准问题，方法就不难了，如果故障类型是开路、短路、接触不良、或低阻抗接地，应使用低压脉冲法进行测量，如果是高阻故障，则应采用高压闪络法，如果故障类型不能确定，则可以使用波形比较法。

当被测电缆的波速不能确定时，必须对它进行校验，以确保故障测量的准确性。校验步骤如下：

1)准备一根与被测电缆相同类型的标准电缆，或者在故障电缆的其它非故障相，通过米标或者原始数据确定已知电缆长度;我们根据实际的经验，通常也会告知您电缆的大致波速。

2)将标准电缆接到测试仪的输出端口上;

3)打开仪器电源开关;

4)将模式选择开关打到脉冲模式上，屏幕右上角显示“脉冲”;

5)将测量范围调到大于等于标准电缆的长度;范围越近实际长度，测量准确性越高。

6)按“脉冲”键发送测试脉冲，屏幕上得到反射波;

7)按右键将光标移到反射波的起点，如果反射波不好辨别，应调节增益旋钮改变波形幅度，然后再重新发送脉冲;

8)可通过修改波速值直到测得的距离等于标准电缆的长度为止，然后记下此值以备使用。

例如：有一卷电缆长度为100m，通过以下步骤可测出此电缆的波速;

步骤一：正确接线，然后开机，步骤二：移动光标到拐点处，步骤三：改变波速，使屏左上方显示的故障距离为100m左右，步骤四：说明此电缆的波速为135，

得到波速之后，我们就可以对故障相测量，经过信号的采集，滤波，修整，最后输出，根据波形的不同方向，可以判断故障是短路还是开路故障，然后移动光标，输入之前测量的波速，即可推算故障的距离，需要提醒大家的是，波速的测量不是每次都需要重复测量，同型号的电缆波速基本相等，可以参考。
