变频串联谐振的使用于此，且看且学

发布日期：2020-06-23　点击：3446次

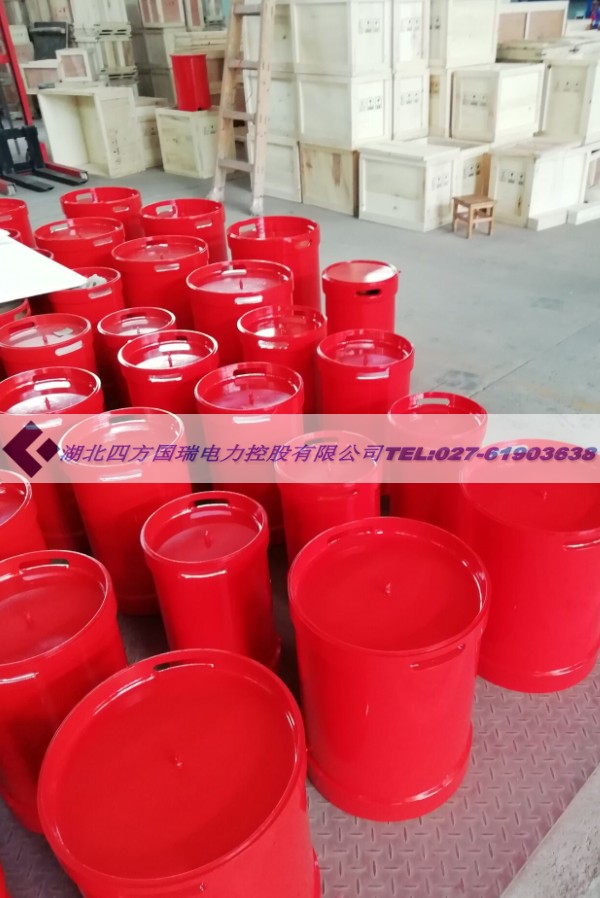

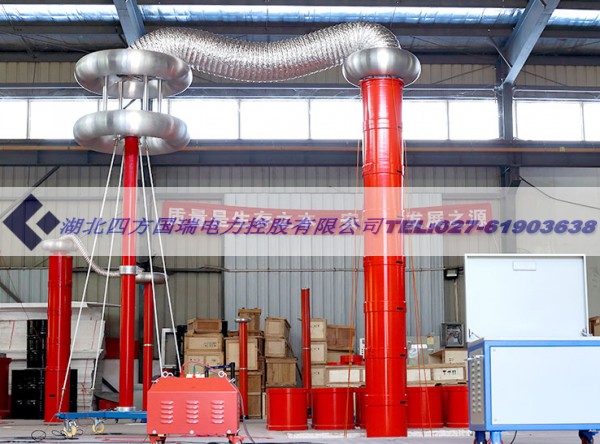

在电力部门中常见的变频谐振装置的主要组成部分分别是调频调压电源、隔离变压器、电抗器、激励变压器和电容分压器组成。同时串联谐振连接方式是由被试 品的电抗器与电容构成;被试品被分压器并联着，这样做的主要作用是用于测量被试品上的谐振电压的值并作过压保护信号 变频串联谐振中使用的变频电源，是串联谐振耐压试验中不可缺少的变频电源装置，为试验串联谐振耐压试验装置在试验过程中提供适合的试验电压。 变频串联谐振采用串联谐振的原理，由变频电源控制箱(操作台)、激励变压器、电抗器、电容分压器组成了主设备，在电容分压器上，接入整流硅堆及微安表， 即可完成直流耐压试验。由于系统谐振后具有很好的滤波特性，因此其生产的直流电压优于普通试验变压器整流初来的直流电压。 变频串联谐振其谐振频率，其中L为电抗器的电感值，如有几个电抗器串并联使用应考虑互感的影响;C为被试品及分压电容器的和，现场可以用电桥或介损仪进 行实际测量获得。高压电流I=2πfCU，由被试品的电气参数和出厂耐压试验值，可确定现场的耐压试验电压U;有功功率P=1.2(P0+PK)，其中P0为励磁变空载损耗，PK 为电抗器额定有功损耗。 ??变频串联谐振试验过程中，励磁变的容量应大于有功功率P，并在励磁变低输出电压满足试验要求的前提下尽量降低励磁变的变比，从而相应减小励磁变原边 的输入电流。试验电源容量S=P+P1，其中P1为变频电源本身的损耗，由电源端输入电压为380V可得电源电流I1=。试验中电抗器的额定电压和电流也应大于试验电压 和高压电流，当电抗器采取串并联以满足试验要求时，必须计算每个电抗器上所承受的电压和电流不超限值。
