串联谐振性能概述
发布日期：2020-06-23 点击：3174次
各种大型电力变压器、电力电缆、汽轮及水轮发电机及其它容性设备的交流耐压试验都必须严格按试验规程定期进行.在工频条件下,由于被试品电容量较大,或者试验电压要求较高,对试验装置的电源容量相应的也有较高的要求,传统的工频耐压装置往往单件体积大,重量重,不便于现场搬运,而且不便于任意组合,灵活性较差.

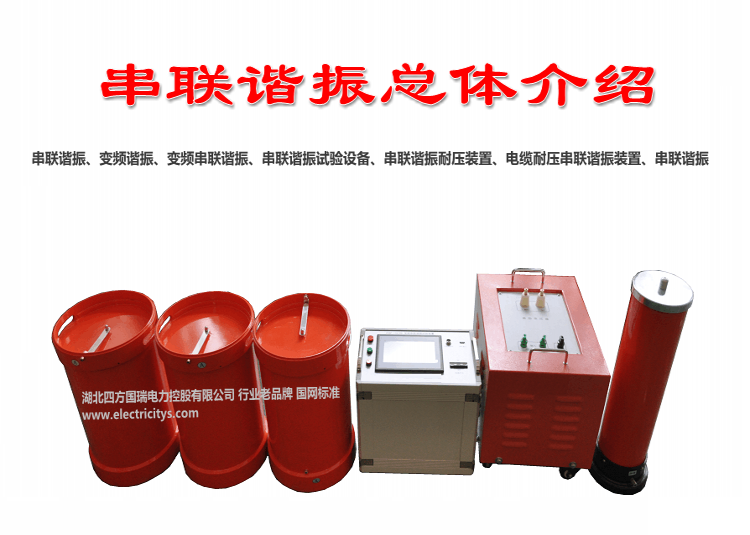

目前,比较好的方法是采用变频谐振的方法进行交流耐压试验本变频谐振试验装置是针对电力变压器、电力电缆、汽轮及水轮发电机的交流耐压试验需要而设计的.其基本原理是采用可调节(30--300Hz)串联谐振试验设备与被试品电容谐振产生交流试验电压.
主要用途
便携式变频谐振主要用于以下方面:
1、6kV-500kV高压交联电缆的交流耐压试验
2、发电机的交流耐压试验
3、GIS和SF6开关的交流耐压试验
4、6kV-500kV变压器的工频耐压试验
5、其它电力高压设备如母线,套管,互感器的交流耐压试验.
串联谐振电源在电力系统应用中的优点
1.所需电源容量大大减小.串联谐振电源是利用谐振电抗器和被试品电容谐振产生高电压和大电流的,在整个系统中,电源只需要提供系统中有功消耗的部分,因此,试验所需的电源功率只有试验容量的1∕Q.
2.设备的重量和体积大大减少.串联谐振电源中,不但省去了笨重的大功率调压装置和普通的大功率工频试验变压器,而且,谐振激磁电源只需试验容量的1∕Q,使得系统重量和体积大大减少,一般为普通试验装置的1∕3-1∕5.
3.改善输出电压的波形.谐振电源是谐振式滤波电路,能改善输出电压的波形畸变,获得很好的正弦波形,有效的防止了谐波峰值对试品的误击穿.
4.防止大的短路电流烧伤故障点.在串联谐振状态,当试品的绝缘弱点被击穿时,电路立即脱谐,回路电流迅速下降为正常试验电流的1∕Q.而并联谐振或者试验变压器方式做耐压试验时,击穿电流立即上升几十倍,两者相比,短路电流,击穿电流相差数百倍.所以串联谐振能有效的找到绝缘弱点,又不存在大的短路电流烧伤故障点的忧患.
5.不会出现任何恢复过电压.试品发生击穿时,因失去谐和振条件,高电压也立即消失,电弧即刻熄灭,且恢复电压的再建立过程很长,很容易在再次达到闪落电压前断开电源,这种电压的恢复过程是一种能量积累的间歇振荡过程,其过程长,而且,不会出现任何恢复过电压.
