便携式直流电阻测试仪性能优势

发布日期：2020-06-23　点击：3171次

直流电阻测试仪适用于各类电力变压器、互感器绕组等感性低阻值电阻的测量与分析。

测量变压器绕组的直流电阻是一个很重要的试验项目，在《电力设备试验规程》中，其次序排在变压器试验项目的第二位，《规程》规定在变压器交接、大修、小修、变更分接头位置、故障检查及预试等，必须测量变压器绕组的直流电阻，其目的是：

①检查绕组内部导线和引线的焊接质量；

②检查分接开关各个位置接触是否良好；

③检查绕组或引出线有无折断处；

④检查并联支路的正确性，是否存在由几条并联导线绕成的绕组发生一处或几处断线的情况；

⑤检查层、匝间有无短路的现象。

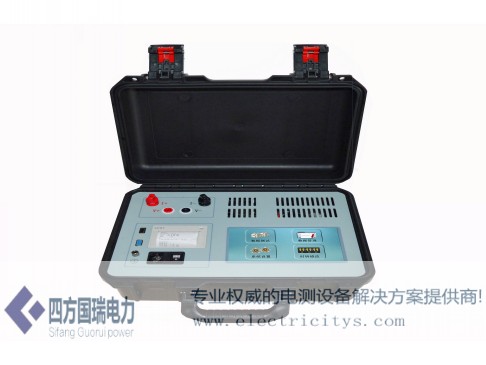

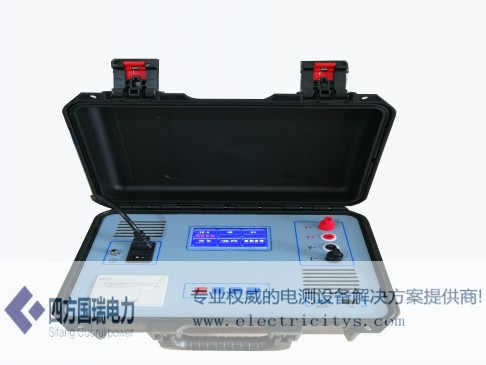

根据目前直阻测试仪存在的弊端，还有试验标准要求，开发了便携式直流电阻测试仪，该设备界面设计采用微机控制,大屏幕背光汉字液晶屏显示,操作简便、显示清晰人机交互界面友好，测量过程及仪器工作状态提示明确充分，不需操作人员记忆过多的规程；采用电流源线性补偿技术,测试稳定、测量精度高、速度快，提高了测量效率，减轻了操作人员的工作强度。技术上采用“四端”测量,消除引线电阻与接触引起的测量误差。有过压防护功能,能防反电动势冲击。面板式打印机可快速打印测量结果(选用)。体积小、重量轻、携带方便。

在原先直流电阻测试仪基础上，体积更小，轻便，并带锂电池。下面我们就来看看这款的技术指标：

主要技术指标:

测量范围:  0～2000Ω。(共六档)

测试电流: (20mΩ、200mΩ); 2A(2Ω);0.2A(20Ω); 0.02A(200Ω) ; 0.002A(2000Ω) 。

分辨率:  1μΩ(20mΩ档); 10μΩ(200mΩ档); 0.1mΩ(2Ω档); 1mΩ(20Ω档); 10mΩ(200Ω档); 0.1Ω(2000Ω档) 。

准确度: 1mΩ～2000Ω    ( ±0.2 %   RDG +2 d )

整机功耗:≤30W

工作温度与湿度: 0℃～40℃; ≤ 85 % RH

耐压: AC1.5kV  50HZ  1mi

工作电源: AC220V 50 HZ (±10 %) 或14.8V/2.2Ah锂离子可充电电池；

尺寸:350mm(L)× 260mm(W)× 140mm(D)

重量: 约3kg

在试验的时候一定要注意仪器必须可靠接地。仪器开始测量时请勿触动测试夹具，以免反击电动势伤人。测试结束，等待充分放电后方可拆卸测试夹具，拆卸时不要触任何金属部位。测量初始，仪器显示数值跳动或短时显示“超出量程”时，是由于对被测设备充电不充分造成，等待充电完成后读取稳定显示数值。

目前这款直流电阻测试仪因为体积小，轻便，测试精度高，并自带锂电池，被越来越多的客户接受，客户可根据现场实际需要来选型。
