地下管线探测仪现场常见情况

发布日期：2020-06-23　点击：1190次

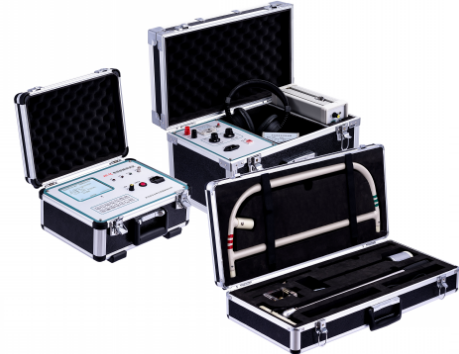

地下管线探测仪由一台发射机、一台接收机及附件构成，用于地下管线的定位、埋深测量和长距离的追踪以及对管线绝缘故障点的测量查找。地下管线探测仪采用了多线圈电磁技术，提高了管线定位定深的精度和目标管线的识别能力，在管线密集复杂的区域也能准确地对目标管线进行追踪和定位。因此地下管线探测仪在电信、网通、移动、联通、铁通、电力、自来水、煤气、物探、石化和市政等行业得到了广泛的应用。

常见的现场情况如下：

1 、从接头或交接箱出发追踪

电缆施加发射机信号前，有必要拆开电缆上的公共接头，以便能够追踪目标管线。如果要从交接箱出发追踪所有电缆，可使发射机工作在感应方式，放置在交接箱的一侧并与要追踪的电缆成一直线。

2、长距离追踪电缆

为了使发射机信号能传输足够长的距离，有必要拆去电缆的接地连接。当接头或交接处因为安全或避雷保护等原因被接地时，可用电涌（防止过载）放电器yong久地代替接头或交接处的接地以便保护电缆并使不中断的定位工作成为可能。

3、 接头尖峰脉冲

大多数电缆接头或交接处会在接收机响应上产生一个尖峰脉冲，工作经验和对当地情况的了解有助于操作人员判明该尖峰脉冲是否表示有一个接头箱。

4、金属护栏

电缆通常直接埋设在公路上金属护栏外侧的路面下，信号会耦合到连绵不断的金属防护栏中。因为金属防护栏靠近接收机下部天线，所以追踪变得很困难。提起接收机，使下端的内部天线与金属防护栏持平，便能克服这个困难。

5、街道照明

电缆正常情况下，街灯金属柱与照明电缆金属屏蔽层是与金属柱相连的，此时将发射机信号接到街灯金属柱上即可。若是水泥灯柱——除非照明电缆能够与检修架连接且接地，否则有必要将发射机信号与照明电缆的金属屏蔽层连接起来。了解照明电缆（以及同一照明系统上其它街道设施）的有关位置和深度的情况对追踪照明电缆是很有帮助的，一个连接点便可能给一大片区域的电缆施加信号。

利用街灯柱对其它电力电缆施加信号也是可行的，但信号可能很弱，因为信号返回变电站之前可能已传输很长距离，而且还要再一次从系统中流出来。这时可以将发射机调高输出功率模式并调高输出功率。这种方法对施加信号有困难或不方便的电缆进行定位是可行的。

对于从木制电杆、水泥电杆或照明柱上下来的电缆，可将发射机置于感应方式，并靠在杆柱上与大地成直角来施加信号。

6、追踪金属煤气管道

一般的管线定位和追踪技术可用于钢制煤气管道的探测。

有些煤气管道有绝缘的接头，将煤气表处施加发射机信号时，要用跳线将任何绝缘垫圈旁路。这样做就能给进入屋内的煤气管提供一条有效的接地回路。

如果对公路边或公路路面下的煤气管道进行定位，则可用单端连接法将发射机连接到阀门上，将接地电缆连接到阀门箱的金属架上，要保证线夹夹好，能提供良好的电气连接。必要时，在连接前应刷刮油漆或铁锈。

有时一段管线上可能会有一些绝缘接头，应将发射机信号再一次施加到每个绝缘接头的远端，发射机应该选用较高的信号频率。其它一些铁管上可能会有几乎不让信号通过的接头，用感应法追踪铁管，并将发射机移到后探测到信号的那个位置上。
