串联谐振试验怎样避免操作误区？

发布日期：2020-06-22　点击：25184次

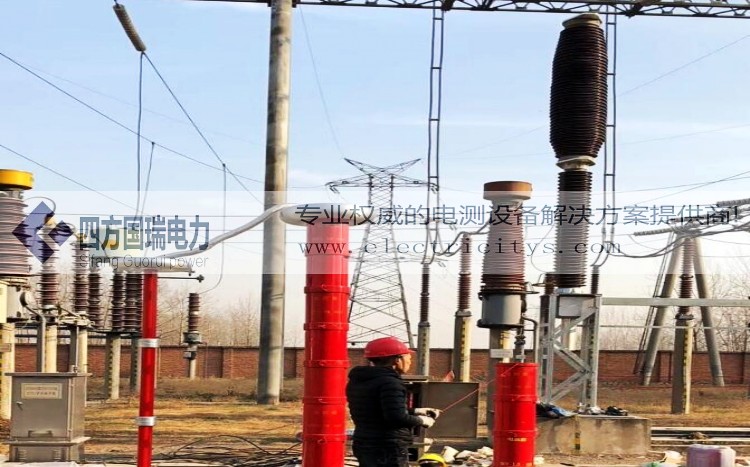

此前，四方国瑞电力接到客户的售后邀请，主要对SFXZ-675kVA/270kV变频串联谐振交流耐压装置进行培训。当天，我们很快组织好了试验现场，对串联谐振试验进行了全面系统的实操讲解，手把手指导客户操作。

试验设备为：SFXZ-675kVA/270kV变频串联谐振交流耐压装置

在正式讲解操作操作之前，我们应该对相关理论知识有一定的认识和把握，谐振是由 R、L、C 元件组成的电路在一定条件下发生的一种特殊现象，首先分析R、L、C 串联电路发生谐振的条件和谐振时电路的特性，如图 1 所示 R、L、C 串联电路，在正弦电压 U 作用下，其复阻抗： Z = R + j ωL − 1/ωC = R + j XL − XC = R + jX ，式中电抗 X＝XL—Xc 是角频率ω的函数，X 随ω变化的情况如下图所示：

当ω从0开始向∞变化时，X 从﹣∞向﹢∞变化，在ω＜ω0 时、X＜0，电路为容性；在ω＞ω0时，X＞0，电路为感性；在ω＝ ω0时 ，Χ(ω0) = ω0L − 1/ω0C = 0。

此时电路阻抗 Z(ω0)＝R 为纯电阻。电压和电流同相，我们将电路此时的工作状态称为谐振，由于这种谐振发生在 R、L、C 串联电路 中，所以又称为串联谐振。上面的式子就是串联电路发生谐振的条件。由此式可求得谐振角频率ω0如下：

谐振频率为 ：

由此可知，串联电路的谐振频率是由电路自身参数 L、C 决定的，与外部条件无关，故又称电路的固有频率。当电源频率一定时，可以调节电路参数 L 或 C，使电路固有频率与电源频率一致而发生谐振，在电路参数一定时，可以改变电源频率使之与电路固有频率一致而发生谐振。

在讲解完仪器原理后，我司售后同事开始了现场实操培训。

1、接线

首先我们为变频源主机接上380V电源接ABC三相，变频源输出接激励变压器的输入，变频源接地端接激励变压器的接地端，激励变压器根据其面板上的接线图，将激励变压器的连接方式接为6kV的输出（有1.5kV,3kV,6kV 3种接线方式），其X1与接地端短接，A4用专用的高压输出线接到电抗器的X端，使用6节电抗器以串联的方式连接（分2堆，一堆4节叠一起，一堆下面放置绝缘筒，上面放2节叠一起，以串联方式连接）。

将电抗器的高压A端输出接到电容式分压器的高压端（也就是上端），将分压器的低压端用专用信号线接地变频源主机的“分压器信号”端，将分压器接地端与激励变压器的接地连接，再将接地端良好接地；用专用铜线将110kV主变的高压侧短接，再接到电抗器的高压输出端（也就是A端，也可以接到分压器的高压端），将110kV变压器低压侧短接接地。这样我们的线就接好了。

2、仪器操作

紧接着，将仪器电源开关打开，仪器进入开机界面，首先进入“参数设置”界面，将“分压器变比”改为1500（此次分压器有2节，单节变比为1500，2节为3000，我们只用了1节），再将“试验电压”改为120kV（客户要求），“耐压时间”改为3min，其“过压保护”“过流保护”“闪络保护”等为仪器根据试验电压自动设置，这样参数就设置好了。

然后，退出参数设置界面，进入“自动试验”界面，点击“开始试验”，仪器自动进行“调谐”，“升压”，“计时”，“降压”等操作，试验过程中如没有报“过流”“过压”“闪络”等保护，说明此次耐压试验合格，操作试验顺利无异常。

经过一天的共同交流，对方完全掌握了串联谐振耐压试验的操作方法，以及对四方国瑞电力的仪器表示十分满意！
