浅谈串联谐振

发布日期：2020-06-22　点击：1275次

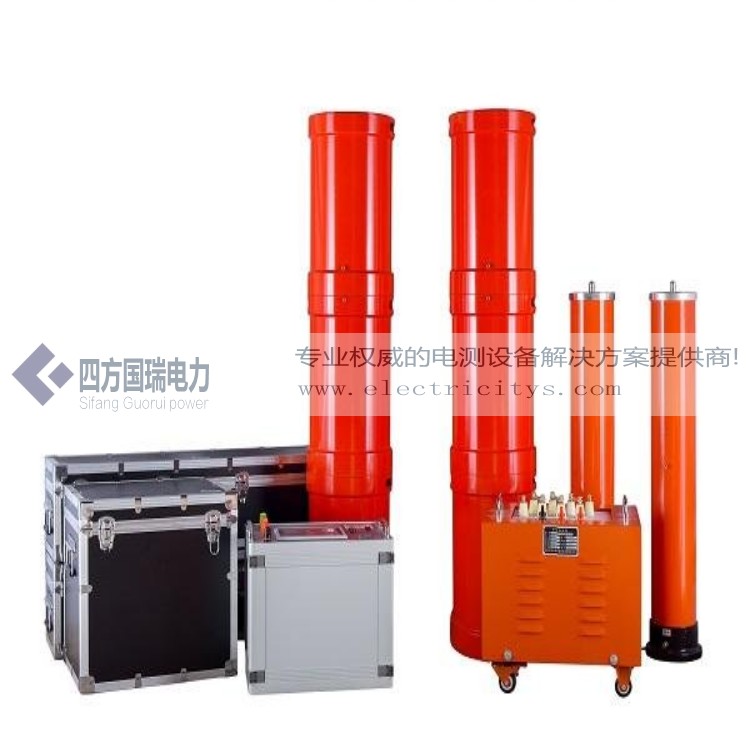

湖北四方国瑞电力控股有限公司是一家专业研发生产串联谐振的厂家，本公司生产的串联谐振设备在行业内都广受好评，以打造最具权威的“串联谐振“高压电力试验工程客户而努力。

  当初我们或者很简单的认为,并联电源驱动是采用重叠时间,为了防止短路自然应该用电抗器滤波,反过来讲也可以,因为是用了电抗器滤波而只能采用重叠区的驱动.串联电路恰恰相反.

  然而更多的时候,实际情况与我们想的并不是一回事.

  对比串联谐振电路与并联谐振电路，在特性阻抗一定 ( 即 L 与 C 之值一定 ) 的条件下。串联谐振电路中的电阻愈小，品质因数愈高;并联谐振电路并联电阻之值愈大，则品质因数愈高。因此，为了得到高 Q 值，一般要求串联.

  谐振电路中的电阻之值很小，而要求并联谐振电路中并联电阻之值较大。

  当信号源内阻不能忽略时，与理想激励源情况相比较，信号源内阻的作用是：

  增大串联谐振电路的等效电阻;减小并联谐振电路中的并联等效电阻。其后果都是降低谐振电路的品质因数。为了使谐振电路的 Q 值不致受信号源内阻的过分影响，谐振阻抗低的串联谐振电路只宜配合低内阻信号源工作，而谐振阻抗高的并联谐振电路则宜配合高内阻信号源工作。

  上面这段话能很好的解释串联谐振在空载的时候其Q 值是最高的,而并联谐振在满载的时候Q值是最高的.所以我们的串联机并不怕满载,负载越重它工作的越安全.

  这是弱电方面的理论,用到工业感应加热行业来仍然是正确的.

  通俗的来说就是串联谐振电路采用电压源供电，并联谐振电路采用电流源供电，即电压源型感应加热电源必须匹配串联谐振型负载电路，电流源型感应加热电源必须匹配并联谐振型负载电路，这是电源与负载的初次匹配措施。

  串联谐振电路负载匹配方案:

  由谐振时候的状态来分析:串联谐振电路在谐振状态下等效阻抗为纯电阻，并达到最小值，并联谐振电路在谐振状态下等效阻抗达到最大值，为了获得最大的电源输出功率，串联谐振电路采用电压源供电，并联谐振电路采用电流源供电.

  基于电源方面的分析:一个内阻低的,电压源,使其输出功率达到最大,电源利用率最高,负载阻抗越低自然输出功率越大.反之一个内阻高,电流源,使其输出功率达到最大,负载阻抗是越高输出功率越大.根据的逻辑就是电压源电压恒定不变,电流随负载阻抗改变而改变;电流源电流恒定不变,电压随负载改变而改变.

  结论就是这个滤波电路的选择是进行的初次负载匹配,为了使其输出最大的功率.
