测量变压器的绝缘电阻有哪些步骤

发布日期：2020-06-22　点击：1183次

绝缘电阻测量

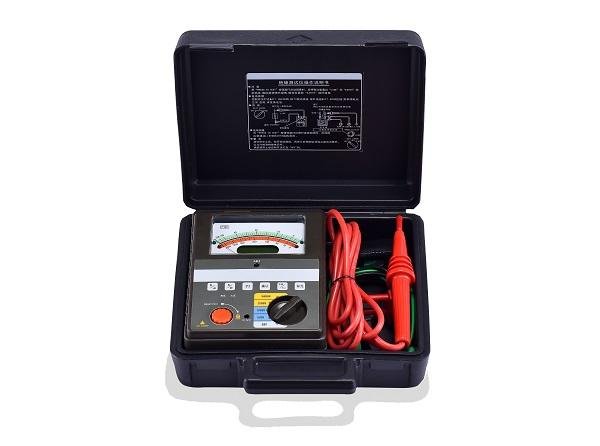

绝缘电阻测试仪（也称为数字绝缘电阻表）在额定电压或更高额定电压下执行。以确定由于绕组绝缘性能下降而导致的接地或绕组与绕组之间的电阻路径是否低。

测试测量值受变量的影响。例如温度，湿度，测试电压和变压器尺寸

用于安全通电的可接受值的一般经验法则是。每施加1000 V测试电压1MΩ加1MΩ。

测试步骤如下：

1.请勿断开与变压器油箱和铁芯的接地连接。确保变压器箱和铁芯接地。

2.断开所有高压，低压和零线连接，避雷器，风扇系统，仪表或连接到变压器绕组的任何低压控制系统。

3.在开始测试之前，将所有高压套管一起跳线，确保跳线没有任何金属和接地部件。还要将所有低压和中性套管一起跳线，确保跳线没有所有金属和接地部件。

4.用绝缘电阻测试仪与最小规模20000MΩ。

5.然后在每组绕组和地之间进行电阻测量。必须测量要测量的绕组的接地，以便测量其绝缘电阻。

6.绝缘电阻测试仪读数应保持1分钟。 对两绕组变压器进行以下读数：

a.高压绕组到低压绕组并接地

b.高压绕组接地

c.低压绕组到高压绕组并接地

d.低压绕组接地

e.高压绕组到低压绕组
