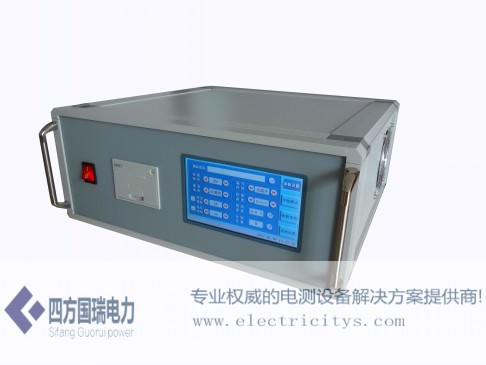

    SFR2005S双通道直流电阻测试仪

    发布日期:2020-06-21 点击:682次


    概述

    变压器的直流电阻是变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目,能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。为了满足变压器直流电阻快速测量的需要,仪器采用全新电源技术,具有体积小、重量轻、输出电流大等特点。整机由单片机控制,自动完成自检、数据处理、显示等功能,具有自动放电和放电指示功能。仪器测试精度高,操作简便,可实现变压器直阻的快速测量。

    SFR2005S双通道直流电阻测试仪是专为三芯五柱大型变压器温升测量而设计,充电和测量速度快,能满足变压器温升试验对时间的要求,双通道测量,实时采样,打印输出,使温升试验不再成为难题。

    二、SFR2005S双通道直流电阻测试仪安全措施


    1  使用本仪器前一定要认真阅读本手册。

    2  仪器的操作者应具备一般电气设备或仪器的使用常识。

    3  本仪器使用应避开雨淋、腐蚀气体、尘埃过浓、高温、阳光直射等场所。

    4  仪表应避免剧烈振动。

    5  对仪器的维修、护理和调整应由专业人员进行。

    6  测试完毕后一定要等放电报警声停止后再关闭电源,拆除测试线。

    7  测量无载调压变压器,一定要等放电指示报警音停止后,切换档位。

    8  在测试过程中,禁止移动测试夹和供电线路。

    三、性能特点

    1  仪器输出电流大,电压高。

    2  双通道测量,同时测量两个电阻值。

    3  具有完善的保护电路,可靠性强。

    4  卧式结构,便于变压器厂现场操作。

    5  具有音响放电报警,放电指示清淅,减少误操作。

    四、SFR2005S双通道直流电阻测试仪技术指标









    1  高压侧输出电流:<15mA40mA200mA1A5A

    低压侧输出电流:2A5A10A20A

    2  量程:

    高压侧:

         1mΩ2Ω   5A

         5mΩ10Ω   1A

         100mΩ50Ω   200mA

         1Ω250Ω   40mA

         10Ω20kΩ   <15mA

    低压侧:

         100μΩ500mΩ  20A

         200μΩ1Ω   10A

         1mΩ1.6Ω   5A

         5mΩ4Ω   2A

    3  准确度:±(0.2%+2)

    4  分辨率:0.1μΩ

    5  工作温度:040

    6  环境湿度:≤90%RH,无结露

    7  工作电源:AC220V±10%50HZ±1HZ

    8  外形尺寸:448*463*177(mm)

    9  净重:17.6KG

    SFR2005S双通道直流电阻测试仪注意事项

    1  必须要等放电结束,报警声停止后,再进行拆线,否则危险。

    2  在测量无载调压变压器时,倒分接前一定要复位放电,报警声停止后,方可切换分接点。

    3  选择电流时要参考测试量程,不得超量程和欠量程使用。超量程使用时,由于电流不能达到设定值,仪器一直处在“正在充电”状态。

    4  用助磁法时注意量程。因为高压线圈并联和串联,在整个测试回路加入了1.5倍的高压线圈电阻,选择量程时要计算在内。如果超量程使用输出电流无法达到设定值或输出电流不稳定。

    5  助磁法三条线的短接点在放电完毕后拆线时,可能有剩余电流,拆除时可能会打火放电,此属正常现象。

    八、售后服务

    仪器自购买之日起一年内,属于公司的产品质量问题免费维修,终身提供保修和技术服务。如发现仪器有不正常情况或故障请与公司及时联系,以便为您安排最便捷的处理方案,并为您提供最快的现场服务。
