SFR44A直流电阻测试仪

发布日期：2020-06-21　点击：2400次

一、概述

    变压器直流电阻是变压器制造中半成品、成品出厂试验、安装、大修、改变分接开关后、交接试验及电力部门预防性试验的必测项目。可以检查绕组接头的焊接质量和绕组有无匝间短路，可以检测电压分接开关的各个位置接触是否良好以及分接开关实际位置与指示位置是否相符，引出线是否有断裂，多股导线并绕是否有断股等情况。为了满足变压器直流电阻快速测量的需要，我公司研制的SFR44A直流电阻测试仪。该仪器采用全新电源技术，具有体积小、重量轻、输出电流大、重复性好、抗干扰能力强、保护功能完善等特点。整机由高速单片机控制，自动化程度高，具有自动放电和放电报警功能。仪器测试精度高，操作简便，可实现变压器直阻的快速测量。

二、主要技术指标

项目 技术指标及参数 备注

测试电流 <5mA、40mA、200mA、1A、3A、10A

测量范围 0.5mΩ～0.2Ω    （10A）

1mΩ-3Ω        （3A）

5mΩ-6Ω         (1A)

  100mΩ-40Ω     (200mA)

1Ω-200Ω  （40mA）                                                         100Ω-20KΩ     （<5mA）

最小分辨率 0.1μΩ

准确度 ±(0.2%+2字)

显示 液晶显示器 电阻显示有效数字为 4 位

数据存储 1000组

工作环境 环境温度:0℃～40℃ 相对湿度: <90%RH，不结露

电源           内置锂电池 外带充电器

最大功耗 50W

外形尺寸 360*290*170（mm）

重量 整机：6.25KG

三、功能特点

1、整机由高速单片机控制，自动化程度高，操作简便。

2、仪器采用全新电源技术，电流档位多，测量范围宽，可根据负载自动选

择电流，适合中小型变压器和电压互感器的直流电阻测量。

3、保护功能完善，能可靠保护反电势对仪器的冲击，性能更可靠。

4、具有声响放电报警，放电指示清晰，减少误操作。

5、响应速度快，可在测量状态直接转换有载分接开关，仪器自动刷新数据。

6、智能化功率管理技术，仪器总是工作在最小功率状态，有效减轻仪器内部发热，节约能源。

7、320X240点阵的超小像素点的65K真彩色液晶，强光下清晰显示

8、仪器自带掉电存储，可存储1000组测试数据，可随时查阅

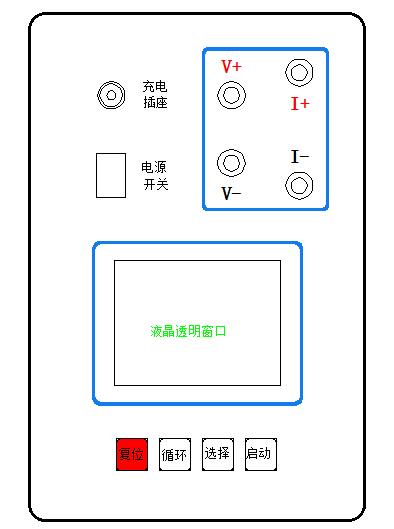

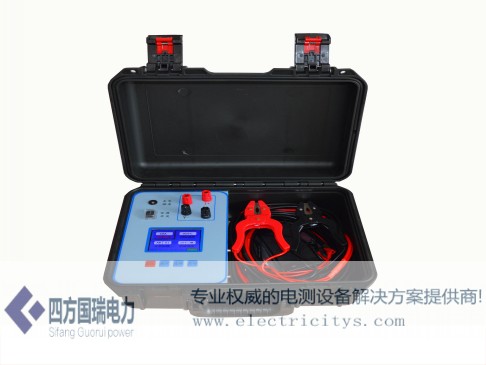

四、面板结构

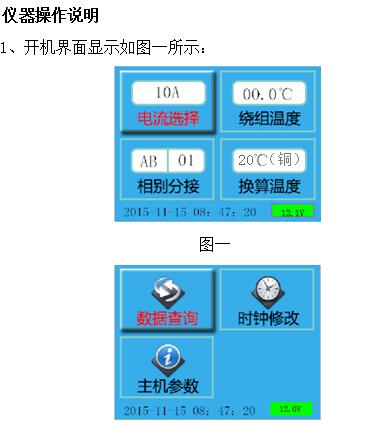

、注意事项

1、  测量完感性负载时不能直接拆掉测试线，以免由于电感放电危及测试 人员和设备的安全。本机的输出端设有放电电路。仪器复位后，电感会通过仪器泄放能量。一定要在放电指示完毕后才能拆掉测试线。

2、  对于无载调压变压器，不允许测量过程中切换分接开关。

3、  测量过程中如果电源突然断电，本机会自动开始放电，请不要立刻拆卸接线，至少等待 30 秒钟后才可拆卸接线。

4、  测量时，其他未测试的绕组请勿短路接地，否则会导致变压器充磁过程变慢，数据稳定时间延长或数值不对。

5、  开机前请检查电源电压:交流 220V±10%，50Hz。

6、  试验时请确认被测设备已断电，并与其它带电设备断开。

7、  试验时机壳必须可靠接地。

8、  试验时不允许不相干的物品堆放在设备面板上和周围。

9、  更换保险管和配件时，请使用与本仪器相同的型号（详见技术指标）

10、         本仪器注意防潮、防油污。

11、         选择电流时要参考技术指标栏内量程，超量程时，由于电流达不到预设值，仪器一直处在“正在充电”状态，此时应按复位键让仪器复位，重新选择较小的电流档位。

八、售后服务

仪器自购买之日起一年内，属于公司的产品质量问题免费维修，终身提供保修和技术服务。如发现仪器有不正常情况或故障请与公司及时联系，以便为您安排最便捷的处理方案，并为您提供最快的现场服务。
