SFR10D接地导通测试仪
发布日期：2020-06-21 点击：5259次
一、 仪器的用途及特点
电力设备的接地引下线与地网的可靠、有效连接是设备安全运行的根本保障。接地引下线是电力设备与
地网的连接部分，在电力设备的长时间运行过程中，连接处有可能因受潮等因素影响，出现接点锈蚀、
甚至断裂等现象，导致接地引下线与主接地网连接点电阻增大，从而不能满足电力规程的要求，使设备
在运行中存在不安全隐患，严重时会造成设备失地运行。因此在《防止电力生产重大事故的二十五项重
点要求》中，明确提出接地装置引下线的导通检测工作应每年进行一次。

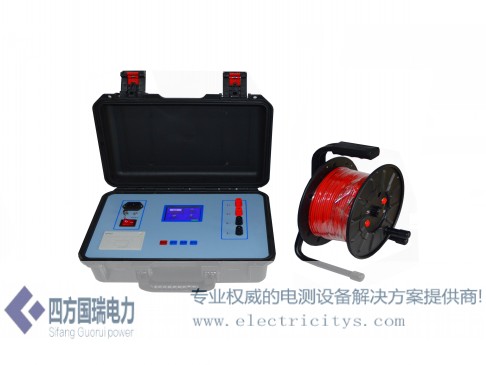

SFR10D接地导通测试仪是我公司研制的一种自动化程度很高的便携式测试仪，用于变电站内各个电力设
备接地引下线之间的导通电阻值的测量。仪器采用高性能单片机控制，可实现测试过程智能化，具有体
积小，携带方便，操作简单，精度高，测试速度快，复测性好，读数直观，是符合规程要求的理想专用
仪器。
二、主要技术指标
项目 技术指标及参数 备注
测试电流 1A、3A、5A、10A
测量范围 0.8mΩ-0.8Ω (10A)
1mΩ-2Ω (5A)
5mΩ-3Ω (3A)
10mΩ-10Ω (1A)
最小分辨率 0.1μΩ
准确度 ±(0.5%±2个字)
显示 液晶显示器 电阻显示有效数字为 4 位
数据存储 1000组
工作环境 环境温度:0℃～40℃ 相对湿度: <90%RH，不结露
电源 内置锂电池 AC 220V±10V，50Hz±1 Hz 保险管 2A
最大功耗 100W
外形尺寸 360×290×170（mm）
重量 仪器：4.85Kg 线箱:9.5Kg
三、功能特点
1、整机由高速单片机控制，自动化程度高，操作简便。
2、仪器采用全新电源技术，电流档位多，测量范围宽，
3、智能化功率管理技术，仪器总是工作在最小功率状态，有效减轻仪器内部发热，节约能源。
4、320X240点阵的超小像素点的65K真彩色液晶，强光下清晰显示
5、仪器自带掉电存储，可存储1000组测试数据，可随时查阅
6、仪器自带锂电池，内置充电器，一体化设计，操作方便

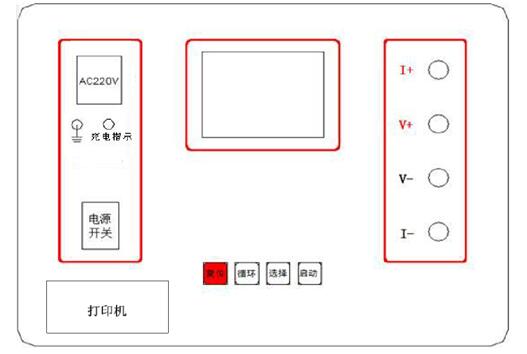

AC220V 仪器充电或交流工作电源，接通AC220V时，仪器即可开始充电，打开电源开关时，仪器既能充电，又能处于工作状态
电源开关 仪器工作电源开关
接 地 柱 仪器整机接地点，安全保护
复 位 键 按下此按键本机处于初始状态，可对输出电流进行预置。
循 环 键 按此键光标在主菜单循环滚动
选 择 键 本机复位后，按此键进行电流预置。
启 动 键 输出电流选择完毕后按下此键，微机控制实现全部测试过程
I+、 I- 输出电流接线柱，I+为输出电流正，I-为输出电流负。
V+、V- 电压采样端，V+为电压线正端，V-为电压线负端。
充电指示 指示灯绿色显示表示充电完毕，红色显示时表示充电过程中。
五、测试与操作方法
将随机配备的专用测试线取出并接好，其中红、黑两把测试钳分别夹到接地网的其中两根接地引下线上，并用力摩擦接触点，确保接触良好，测试线的另一端与仪器的接线端子对应好，确认测试线连接准确无误后，接通电源线，准备测量，此时打开电源开关，显示如下界面：
1、 开机界面显示如图一：
图一
按循环键光标可在电流选择、数据查询、主机参数、时钟修改选项之间移动，按选择键可对上述主菜单包含的选项循环选择，按启动键可启动测量。
2、 当选好电流后，按下确认键开始充电。液晶显示“正在充电”过几秒钟之后，显示“正在测试”这时说明充电完毕，进入测试状态，几秒后，就会显示所测阻值，如图二所示。
