    SFM5000A水内冷发电机绝缘电阻测试仪

    发布日期:2020-06-21 点击:3367次

    一、         概述

    检查电气设备的绝缘性能,测量绝缘电阻是最简单快速的基本方法,公司调查了国内外多种水内冷发电机绝缘电阻测试仪,设计了SFM5000A水内冷发电机绝缘测试仪。该仪器测量原理新颖,操作简便,精度高,整机采用全集成电路,耐振动,工作稳定性好,输出短路电流大,在现场环境下抗干扰能力强,能满足目前发电厂的测试要求。该仪器具有计时,报警和数据存贮等功能,可方便地测量绝缘电阻,吸收比,极化指数等参数




    二、         安全措施

    1  使用本仪器前一定要认真阅读本手册。

    2  仪器的操作者应具备一般电气设备或仪器的使用常识。

    3  本仪器户内外均可使用,但应避开雨淋、腐蚀气体、尘埃过浓、高温、阳光直射等场所使用。

    4  仪器应避免剧烈振动。

    5  对仪器的维修、护理和调整应由专业人员进行。

    6  测试过程中严禁碰触测试引线!

    7  测试完毕后最好短路测试端人工放电!

    8  严格遵守安全操作规程。

    9  非测试人员必须远离高压测试区,测试区必须用栅栏或绳索、警视牌等明显表示出来。

    三、         性能特点

    1  中文菜单操作,使用方便。

    2  可实现绝缘电阻、吸收比、极化指数等参数的全自动测量。

    3  保留15秒及每一分钟数据,直到第10分钟,并自动计时。

    4  可存贮10组测量数据,以便随时分析和存档。

    5  功能全面,具有测试、存储、报警、调阅等功能。

    6  测试结束后可自动放电。

    7  输出短路电流大,抗干扰能力强。

    四、         技术指标



    测试范围:5 MΩ~10000 MΩ

    分辨率:最小0.01 MΩ

    精度:   ±(10%R+2字)

    测试电压:2.5KV

    输出短路电流:≥3mA

    显示方式:点阵液晶显示器

    供电方式: AC220V

    环境温度:040

    环境湿度:<90%RH,无结露

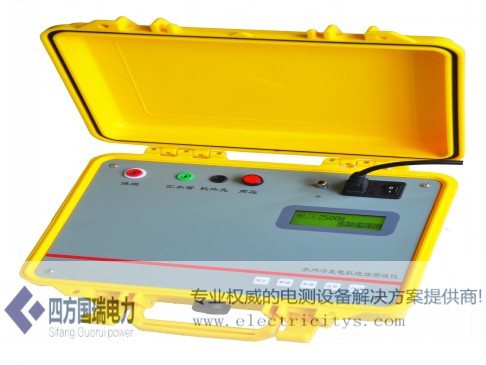

    五、         仪器控制机件功能介绍

    1  显示器:点阵液晶显示器。

    2  绕组端:高压线端,输出直流高压,接电机绕组。(L

    3  汇水管:屏蔽端子,接汇水管。(G)

    4  机外壳:测量端子,接机外壳。(E)

    5   :接地端子,接大地。

    6.复位键:整机复位按键,按一下此键,整机回到初始状态。

    7.选择键:用于菜单项选择和数据翻页。

    启动键:认可选择项。

      度:辉增、辉减按键可改变显示器的显示对比度。

    10   压:“高压”按钮处于按下状态时,可以启动高压,否则仪器不会输出高压,为安全保护开关。

    注意:按下选择按键的同时按下复位按键可实现数据区清零功能。按下启动按键的同时按下复位按键可实现数据查询功能,此时选择键和启动键可实现分组查询和单组翻页功能。

    六、         操作方法

    1  按试品情况接好测试线和仪器电源线。

    2  打开电源开关显示菜单见下图。此时可按下面板上的“高压”开关给高压电源供电,此时仪器高压并未输出。

    3



                       电压2.5KV     极化指数



    此时按选择键则阴影中项目按下顺序改变“极化指数”→“绝缘电阻”→“吸收比”→“极化指数”……选择到要进行的测试项目后,则按启动键菜单即可进入下级菜单。

             Rx=999KΩ

                  上升   启动   下降

    此时按选择键则阴影中项目按下顺序改变“启动”→“上升”→“下降”,选择“上升”时,按下启动键可实现Rx数据的增加,选择“下降”时,按下启动键可实现Rx数据减小,选择“启动”时,按下启动键可进入数据测量如下图所示。其中Rx为汇水管对机外壳的电阻,当电阻大于999 KΩ时,输入999 KΩ即可。

                      2500V       T= 00”00’

                      R=         Xr=

    4  若启动后仪器屏幕不显示输出电压值和时间,可能是因为“高压”开关没有按下,此按下“高压”开关给高压电源供电即可,程序向下执行。

    5  测试结束后,关闭“高压”按键,并将试品短路放电,至少5分钟。

    6  放电结束后可进行下一组测试或拆线收工。

    7  仪器内存贮数据可调出,数据格式如下:




    按启动键




    n=01”项表示组号第一组,“2.5KV”表示测试电压2.5KV Xr表示吸收比,Jr表示极化指数。按选择键看下一组数据。

    七、         注意事项

    1  仪器虽有自动放电,但为确保安全,测试完毕后,最好短路高压端和低压端手动放电,放电迅速,安全可靠。

    2  仪器高压开关是给高压电源供电,高压输出和切断由软件控制。测试完毕后要关闭高压开关停止向高压电源供电,确保无高压输出。



    八、售后服务

    仪器自购买之日起壹年内属产品质量问题免费包修包换,终身提供服务。如发现仪器有不正常情况或故障请与公司及时联系,以便为您安排最便捷的处理方案。
