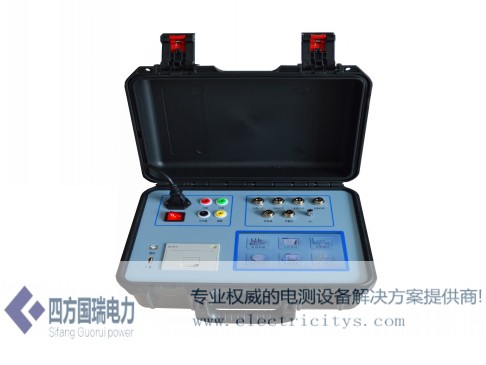

SFKG-I开关特性测试仪

1.1   使用环境

输入电源：220V±10%，50Hz±10%

大气压力：86～106kpa

温    度：－10～40℃

湿    度：≦80%RH

1.2   安全性能

绝缘电阻：＞2MΩ

介电强度：电源对机壳工频1.5KV耐压1分钟，无闪络与飞弧

1.3   基本参数

1.3.1         时间

量程选择250-4000ms时，其分辨率为0.1ms，误差为0.1ms±1个字；量程为10000-20000ms时，分辨率为1ms，误差为1ms±1个字。

1.3.2         速度

量程为20.00m/s，分辨率为0.001m/s，误差：±0.01m/s±1个字。

1.3.3         电流

量程为10A，分辨率为0.01A，误差为1%±0.1A。

1.3.4         输出电源

DC5～270V数字可调10A (瞬时工作)。

1.3.5         行程

开关类型         量  程（mm）       分辨率（mm）       误  差

真空断路器     50     0.1   1%±1个字

SF6断路器       300

少油断路器     1000

表1

2       性能

2.1   时间

本机可测量12路金属断口的固有分、合闸时间，同相同期时间，相见同期时间，合-分、分-合及分-合-分过程的金短时间和无流时间，合闸弹跳时间，部分型号可测量合闸电阻的预投时间。

2.2   速度及行程

本机可记录及测量每断口的合闸弹跳时间，弹跳次数，弹跳过程，弹跳波形。

2.3   速度及行程

本机可记录及计算刚分、刚合速度，最大速度，平均速度，总行程，开距，超行程，反弹幅值，时间－行程特性曲线。

2.4   电流电压

本机可记录分/合闸线圈的分/合闸电流值及电流波形图，提供DC5～270V/10A(20A)数字可调断路器动作电源，自动完成断路器的低电压动作试验，测量断路器的动作电压值。

2.5   合闸电阻

本机部分型号可同时测量6路合闸电阻值及其预投时间。

3       术语定义

♦ 分(合)闸时间：分(合)闸线圈上电作为计时起点，到动、静触头刚分(合)时间。

♦ 同相同期：同相之中，分（合）闸时间最大与最小之差。

♦ 相间同期：三相之中，分（合）闸时间最大与最小之差。

♦ 平均速度：分（合）闸过程中，动触头总行程的前、后各去掉10%,                                                     取中间80%，动触头运动的行程与时间之比。

♦ 最大速度：分(合)闸过程中,动触头开始运动后,取动触头运动每10ms为一个计速单位,直至动触头运动停止，得到若干个速度单元值，其中最大的单元速度值即为分(合)闸最大速度。

♦ 刚分(合)速度：根据被测开关的制造厂不同，开关型号不同，各制造厂定义 了不同的刚分、刚合速度，本测试仪将各种不同的定义部分列入其中，供用户自己选择（如下表）

序号         速度定义         适用断路器型号

1       合前分后10ms       部分油开关及SF6 断路器

2       合前分后各5ms     部分油开关

3       合前分后各10ms

4       合前分后6mm        部分10kv真空断路器

5       合前均速，分后6mm

6       合前分后12mm      部分35kv真空断路器

7       合前16mm,分后32mm LW8-35型 SF6 断路器

8       合前36mm,分后72mm LW6型 SF6 断路器

9       合前分后120mm   LW7型 SF6 断路器

10     10%到断口      部分西开SF6 断路器

表2

如以上几种定义均不符合当前被测短路器的速度定义，用户可在参数设置界面-速度定义选项中选择“自定义”选项，输入并保存一种符合规则的速度定义。或者也可以选择一个较为接近的速度定义进行测量，然后在测量结果中的时间-行程特性曲线手动截取出符合要求的刚分/合速度（取样段内的行程与时间比）。

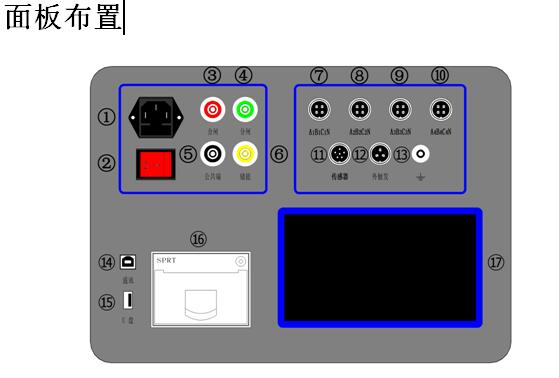

5       菜单操作说明

本机液晶显示屏为1024*600像素的电阻式触摸彩屏，开机后液晶屏播放完开机动画后进入主页菜单界面。主页有6个功能区按钮，分别为“数据测量”、“文件管理”、“亮度调节”、“时间校准”、“系统设置”、“串口通讯”点击按钮进入相应的操作界面。















图2

5.1   数据测量

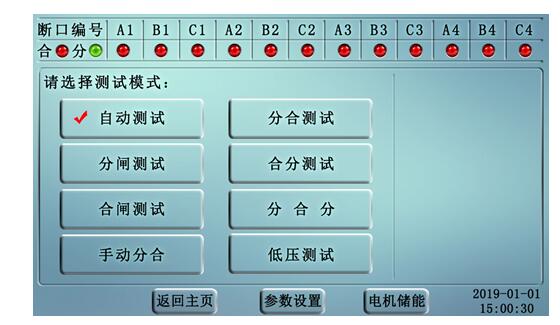

数据测量界面分为上中下3个区域（如图3）。屏幕上部显示区实时显示当前12路断口的合分闸状态，断口合闸显示为红灯，分闸显示为绿灯。

屏幕中部为测试模式选择区，共提供8种测试模式，分别为“自动测试”、“分闸测试”、“合闸测试”、“手动分合”、“分合测试”、“合分测试”、“分合分”和“低压测试”。自动测试模式是仪器根据当前的端口状态自动选择分闸测试或者合闸测试（12路断口有1路为合闸状态时即进行分闸测试）。低压测试模式是仪器根据当前各断口的状态自动判断进行合闸低跳或者分闸低跳（12路断口有1路为合闸状态时即进行分闸低跳）。用户可根据测试需求及当前的断口状态选择相应的测试模式。点击模式按钮后，自动跳转到相应的操作界面。
