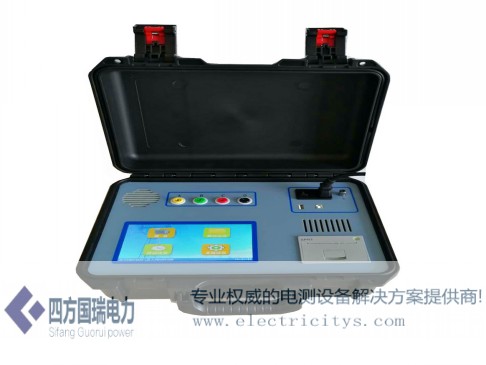

SFK-II有载开关测试仪主机介绍

有载分接开关是与变压器回路连接的唯一运动部件，因此有载分接开关的检测，越来越引起重视。在《电力设备交接和预防性试验规程》中，要求检查有载分接开关的动作顺序，测量切换时间等。该仪器主要用于测量变压器有载分接开关的过渡波形、过渡时间、各瞬间过渡电阻值、三相同期性等。

该仪器智能化程度高，全部中文菜单提示，操作简单。仪器体积小，重量轻，抗干扰能力强，大大减轻了现场工作人员的劳动强度，是发供电单位，变压器制造行业保障安全生产，提高产品质量的理想仪器。



二、功能特点

     仪器输出电流大，重量轻；

     测试YN、Y、△型变压器,阻值不用换算直接显示；

     可带绕组、不带绕组测量；

     波形显示根据采样值自动调整电阻、时间值幅值

     具有完善的保护电路，可靠性强；

     7寸的大液晶显示，便于现场操作；

     内部可以自动保存500组数据。



三、技术参数

输出电流   1.0A、0.5A、0.2A

测量范围   过渡电阻：0.3Ω～20Ω(1.0A)      5Ω～40Ω(0.5A)

20Ω～100Ω(0.2A)

   过渡时间：0～320ms

    开路电压   24V

测量精度   过渡电阻：±(5%读数±0.1Ω)

   过渡时间：±(0.1%读数±0.2ms)

采样速率   20kHz

存储方式   本机存储

外形尺寸   主机：360*290*170 （mm） 线箱：360*290*170（mm）

仪器重量  主机6.15KG  线箱4.55KG



四、使用条件

环境温度   -10℃～50℃

环境湿度   ≤85%RH

工作电源   AC220V±10%

电源频率   50±1Hz

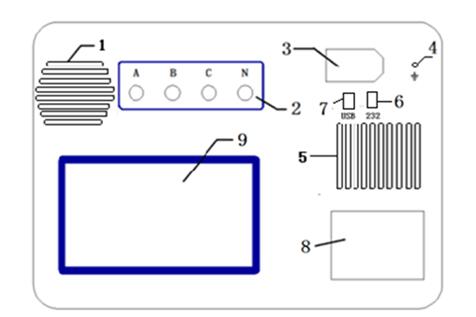

五、面板介绍

1.风  扇：排风口。

2.A、B、C、N 分别对应变压器的A、B、C、N。

3.AC220V：整机电源输入口，带有交流插座，保险仓和开关。

4.接地柱：为整机外壳接地用，属保护地。

5.散热孔。

6.232串口

7.USB口

8.打印机：高速打印机，打印测试结果。

9.显示器：7吋高亮液晶显示屏。

六、操作说明

操作时需注意事项：

     使用前，仪器的接地端子必须接好地线。

     测试过程中，不允许拆除测试线。

     带绕组测试时，变压器的非测试端应三相短路接地。

     对于长时间未动的有载开关，测试前应多次转换开关，磨除触头表面的氧化层及杂质。



（1）带绕组测试方法

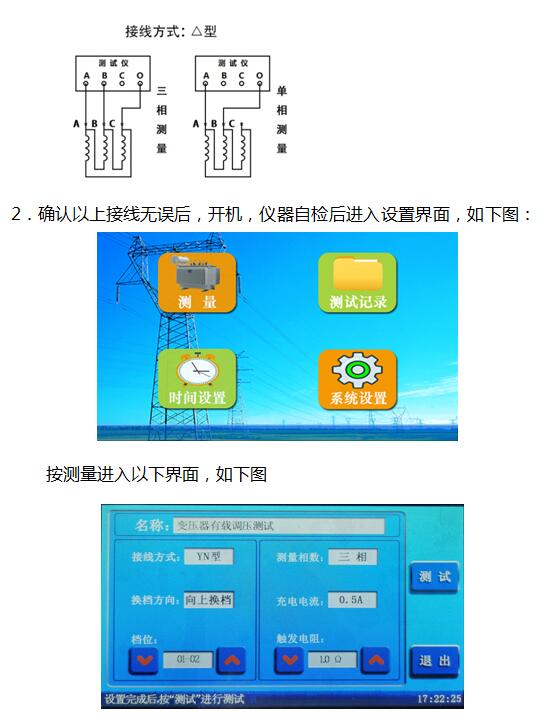

1．拆去被测变压器的三侧引线，将非测试端（通常为中压侧、低压侧）分别三相短路接地。将测试钳黄、绿、红、黑依次夹到被测变压器的调压侧（通常为高压侧）套管的A、B、C三相和中性点上，然后将测试线另一端黄、绿、红、黑线分别接在仪器的A、B、C、N端子上。下图为不同类型变压器接线方式：

注意：A、B、C三相动触头短接后接到仪器的中性点接线端子上

（3）调压侧绕组Y型接线中性点没有引出的变压器的测试方法

这种结构的试品在不吊芯情况下，中性点无法引出，只好每两相一测试，例如测A、B两相，接线方法如图6.6所示，把C相当作中性点， 操作步骤和带绕组测试方法相同，只是在液晶屏上一次只显示两组波形和数据，数据的分析和有中性点引出的变压器的分析方法相同，只是过渡电阻值需要换算：设测量值为R’，实际值为R，则两相测量时R＝1/3R’（如单相测量时则R＝1/2R’）。待A、B相测完以后，可以再把A相当作中性点，测量B、C相，或者把B相当作中性点，测量A、C相。其接线方法和数据分析均相同。
