SFKG-II开关特性测试仪技术指标
发布日期：2020-06-21 点击：3204次
SFKG-II开关特性测试仪技术指标 文章来源;www.electricitys.com 湖北四方国瑞电力控股有限公司
1.1 使用环境
输入电源：220V±10%，50Hz±10%
大气压力：86～106kpa
温 度：－10～40℃
湿 度：≦80%RH
1.2 安全性能
绝缘电阻：＞2MΩ
介电强度：电源对机壳工频1.5KV耐压1分钟，无闪络与飞弧
1.3 基本参数
1.3.1 时间
量程选择250-4000ms时，其分辨率为0.1ms，误差为0.1ms±1个字；量程为10000-20000ms时，分辨率为1ms，误差为1ms±1个字。
1.3.2 速度
量程为20.00m/s，分辨率为0.001m/s，误差：±0.01m/s±1个字。
1.3.3 电流
量程为20A，分辨率为0.01A，误差为1%±0.1A。
1.3.4 合闸电阻
量程50~2000Ω，精度 0.5%rdg±1Ω；量程2000~7000Ω，精度1%rdg±1Ω；分辨率为1Ω；
1.3.5 输出电源
DC5～270V数字可调20A (瞬时工作)。
1.3.6 行程
开关类型 量 程（mm） 分辨率（mm） 误 差
真空断路器 50 0.1 1%±1个字
SF6断路器 300
少油断路器 1000
表1
2 性能
2.1 时间
本机可测量12路金属断口的固有分、合闸时间，同相同期时间，相见同期时间，合-分、分-合及分-合-分过程的金短时间和无流时间，合闸弹跳时间，部分型号可测量合闸电阻的预投时间。
2.2 速度及行程
本机可记录及测量每断口的合闸弹跳时间，弹跳次数，弹跳过程，弹跳波形。
2.3 速度及行程
本机可记录及计算刚分、刚合速度，最大速度，平均速度，总行程，开距，超行程，反弹幅值，时间－行程特性曲线。
2.4 电流电压
本机可记录分/合闸线圈的分/合闸电流值及电流波形图，提供DC5～270V/10A(20A)数字可调断路器动作电源，自动完成断路器的低电压动作试验，测量断路器的动作电压值。
2.5 合闸电阻
本机部分型号可同时测量6路合闸电阻值及其预投时间。
3 术语定义
♦ 分(合)闸时间：分(合)闸线圈上电作为计时起点，到动、静触头刚分(合)时间。
♦ 同相同期：同相之中，分（合）闸时间最大与最小之差。
♦ 相间同期：三相之中，分（合）闸时间最大与最小之差。
♦ 平均速度：分（合）闸过程中，动触头总行程的前、后各去掉10%, 取中间80%，动触头运动的行程与时间之比。
♦ 最大速度：分(合)闸过程中,动触头开始运动后,取动触头运动每10ms为一个计速单位,直至动触头运动停止，得到若干个速度单元值，其中最大的单元速度值即为分(合)闸最大速度。
♦ 刚分(合)速度：根据被测开关的制造厂不同，开关型号不同，各制造厂定义 了不同的刚分、刚合速度，本测试仪将各种不同的定义部分列入其中，供用户自己选择（如下表）
序号 速度定义 适用断路器型号
1 合前分后10ms 部分油开关及SF6 断路器
2 合前分后各5ms 部分油开关
3 合前分后各10ms
4 合前分后6mm 部分10kv真空断路器
5 合前均速，分后6mm
6 合前分后12mm 部分35kv真空断路器
7 合前16mm,分后32mm LW8-35型 SF6 断路器
8 合前36mm,分后72mm LW6型 SF6 断路器
9 合前分后120mm LW7型 SF6 断路器
10 10%到断口 部分西开SF6 断路器
表2
如以上几种定义均不符合当前被测短路器的速度定义，用户可在参数设置界面-速度定义选项中选择“自定义”选项，输入并保存一种符合规则的速度定义。或者也可以选择一个较为接近的速度定义进行测量，然后在测量结果中的时间-行程特性曲线手动截取出符合要求的刚分/合速度（取样段内的行程与时间比）。
4 面板布置

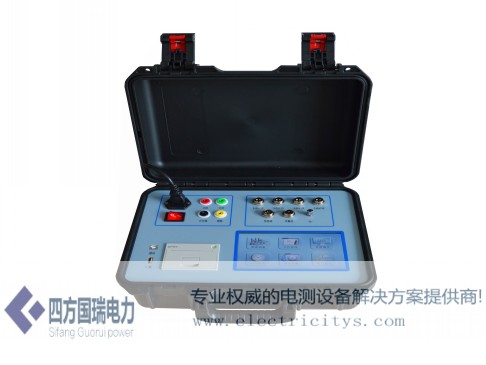

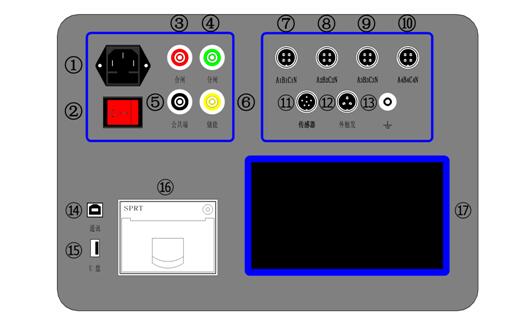

图1
序号 面板标志 功能说明
① 插座 仪器AC220V工作电源开关及插座
② 开关
③ 合闸 内部直流电源合闸输出端
④ 分闸 内部直流电源分闸输出端
⑤ 公共端 内部直流电源输出公共端
⑥ 储能 用于被测断路器储能电机短时储能供电
⑦ A1B1C1N 12路断口通断时间测量通道
⑧ A2B2C2N
⑨ A3B3C3N
⑩ A4B4C4N
⑪ 传感器 运动传感器信号通道
⑫ 外触发 外触发信号通道
⑬ 接地柱
⑭ 通讯 USB通信端口
⑮ U盘 U盘存储端口
⑯ 打印机
⑰ 液晶屏
