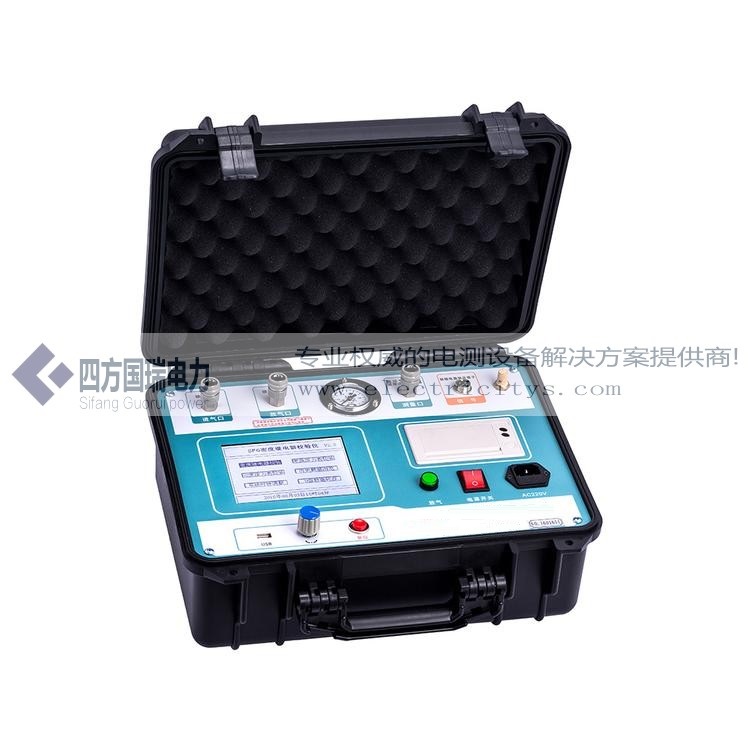

SF6气体密度继电器校验仪能做什么

发布日期：2020-06-20　点击：1315次

SF6气体密度继电器校验仪能做什么 文章来源http://www.electricitys.com/湖北四方国瑞电力

仪器采用低压脉冲法和高压闪络法进行探测，可测试电缆的各种故障，对电力电缆的闪络及高阻故障无需烧穿而直接测试。如配备声点仪，可准确测定故障点的位置。测试精度高。仪器采用高速数据采样技术，读取分辨率1m。智能化程度高。测试结果以小型及数据自动显示在大屏幕液晶显示屏上，判断故障直观。并配有菜单显示操作功能，无需对操作人员作专门的训练。具有波开及参数存储、调出功能。优质SF6气体密度继电器校验仪能做什么采用非易失性器件，关机后波形、数据不易失。具有双踪显示功能。可将故障电缆的测试波形与正常波形进行对比，有利于对故障的进一步判断。具有波形扩展比例功能。改变波形比例，可扩展波形进行精确测试。控制测量光标，可自动沿线搜索，并在故障波形的拐点处自动停下。可任意改变双光标的位置，直接显示故障点与测试点的直接距离或相对距离。具有打印功能。将测试的结果打印存档。

电流互感器在正常运行时，二次电流产生的磁通势对一次电流产生的磁通势起去磁作用，励磁电流甚小，铁芯中的总磁通很小，二次绕组的感应电动势不超过几十伏。优质SF6气体密度继电器校验仪能做什么如果二次侧开路，二次电流的去磁作用消失，其一次电流完全变为励磁电流，引起铁芯内磁通剧增，铁芯处于高度饱和状态，加之二次绕组的匝数很多，根据电磁感应定律正=4.44/fNB，就会在二次绕组两端产生很高(甚至可达数千伏)的电压，不但可能损坏二次绕组的绝缘，而且将严重危及人身安全。再者，由于磁感应强度剧增，使铁芯损耗增大，严重发热，甚至烧坏绝缘。因此，电流互感器二次侧开路是不允许的，这是电气试验人员的一个大忌。优质SF6气体密度继电器校验仪能做什么鉴于以上原因，电流互感器的二次回路中不能装设熔断器;二次回路一般不进行切换，若需要切换时，应有防止开路的可靠措施。

(1)电流互感器在运行中二次侧不得开路，一旦二次侧开路,，由于铁损过大，温过高而烧毁，或使副绕组电压升高而将绝缘击穿，发生高压触电的危险。所以在换接仪表时如调换电流表、有功表、无功表等应先将电流回路短接后再进行计量仪表调换。优质SF6气体密度继电器校验仪能做什么当表计调好后，先将其接入二次回路再拆除短接线并检查表计是否正常。如果在拆除短接线时发现有火花，此时电流互感器已开路，应立即重新短接，查明计量仪表回路确无开路现象时，方可重新拆除短接线。在进行拆除电流互感器短接工作时，应站在绝缘皮垫上，另外要考虑停用电流互感器回路的保护装置，待工作完毕后，方可将保护装置投入运行。

(2)如果电流互感器有嗡嗡声响，应检查内部铁心是否松动，可将铁心螺栓拧紧。

(3)电流互感器二次侧的一端，外壳均要可靠接地。

(4)当电流互感器二次侧线圈绝缘电阻低于10~20兆欧时，必须进行干燥处理，使绝缘恢复后，方可使用。
