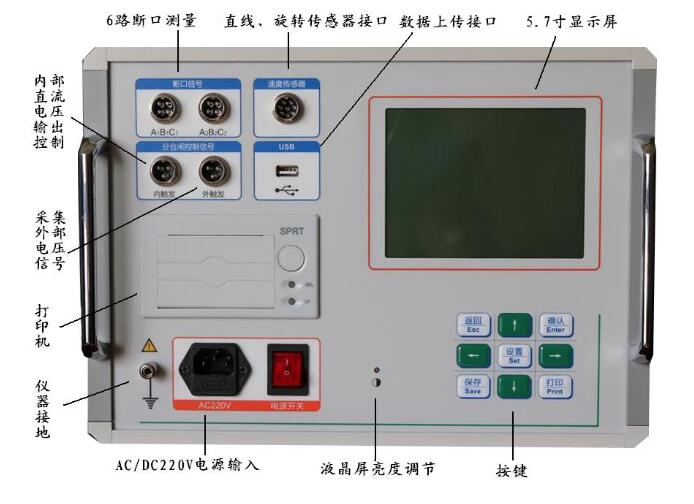

    SFGKC-6F高压开关机械特性测试仪

    发布日期:2020-06-20 点击:3386次

    SFGKC-6F高压开关机械特性测试仪测量数据精确稳定,抗干扰性强,可在500KV等级及以下电站做实验,接线方便,操作简单,主要用于各种电压等级的真空,六氟化硫,少油,多油等电力系统高压参数测试与测量。



          产品特征

    1.高压开关机械特性测试仪可自动识别断口分、合闸状态,并根据参考断口状态提示相对应的合、分操作。

    2.独立的6断口,可检测并提示断口的连接状态,方便用户检查接线。

    3.高压开关机械特性测试仪机内可存储100组测试结果。

    4.大屏幕液晶(320×240LCD显示, 高级灰屏,阳光下不反光不黑屏,图文及汉字菜单操作提 示,人性化菜单式界面,操作简便。

    5.高压开关机械特性测试仪具有强大的图形分析功能,实现波形和测量处理数据同屏显示,使测试过程更直观。

    6.机内带有延时保护功能,断路器动作后能自动切断线圈电压,很好的保护了断路器和测试仪器。

    7.本仪器可进行电动和手动分合测试。

    8. 高压开关机械特性测试仪可进行高、低电压实验,自动寻找最低分或合闸电压。

    9. 重合闸试验,可做合分、分合,分合分等参数测量。

    10.真空接触器(单线圈)参数测量。



          产品参数

    1.时间测量:6

       固有分闸(合闸)时间

       分闸(合闸)相内不同期

       分闸(合闸)相间不同期

       合闸(分闸)弹跳时间(弹跳次数)

       测试范围:0.01ms10000ms

       准确度:1ms100ms内准确度0.1%±2个字,

        大于100ms准确度0.5%±2个字

    2.速度测量:刚分(刚合)速度

        指定时间段(行程段或角度段)平均速度

        测速范围:1mm传感器 0.0125.00m/s

        0.1mm传感器 0.0012.50m/s

        0.5°角度传感器0.0125.00m/s

        万能传感器:0.0125.00m/s

    3.行程测量:动触头行程(行程)

       接触行程(开距)

       过冲行程或反程(超程)

    4.传感器测量范围:直线位移传感器50mm,分辨率:0.1mm,行程0.150mm

       直线位移传感器300mm,分辨率:0.1mm,行程10300mm

       直线位移传感器500mm,分辨率:1mm,行程10500mm

       360线传感器:360о分辨率:0.5о行程1mm1000mm

    5.电流测量:显示电流为分(合)闸线圈的最大电流值

    6.显示屏:320×240液晶屏,对比度可调

    7.数据存储:可存储100组测量数据

    8.打印机:高速热敏打印机

    9.仪器电源 AC/DC 220V ± 10%50Hz ± 2%

    10.直流电源:输出电压:25265V连续可调,输出电流:≤ 15A(短时)

    11.主机体积:360×250×140mm

    12.使用环境:  -10~+50

    13.相对湿度:≤90%



          温馨提示

    1.SFGKC-6F高压开关机械特性测试仪是一台精密贵重设备,使用时请妥善保管,要防止重摔、撞击。在室外使用时尽可能在遮荫下操作,以避免液晶光屏长时期在太阳下直晒。

    2.如果平时不用高压开关机械特性测试仪时,应储存在温度-1040C,相对湿度不超过80%,通风、无腐蚀性气体的室内。潮湿季节,如长时期不用,最好每月通电一次,每次约0.5小时。
