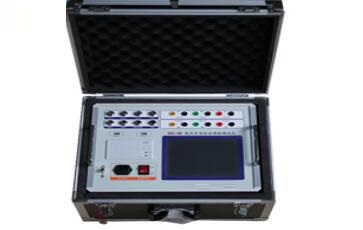

SFGKC-HB 断路器合闸电阻测试仪
发布日期：2020-06-20 点击：1474次
产品介绍
SFGKC-HB 断路器合闸电阻测试仪高压开关动特性测试仪、开关动特性测试仪、高压开关动作特性测试仪、高压开关综合特性测试仪、高压开关特性测试仪、断路器动特性测试仪
出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数
。高压开关动特性测试仪在电力系统中担负着控制和保护的双重任务，其性能的
优劣直接关系到电力系统的安全运行。
产品特征
1、断路器合闸电阻测试仪显示屏为8.4寸，windows操作系统，人性化操作界面，
界面直观，触摸屏，便于现场操作人员使用。
2、高速热敏打印机，方便现场打印测试数据。
3、机内集成式操作电源，无须现场二次电源，现场使用方便快捷。可提供DC30～
260V可调电源，电流20A。任意整定分、合闸线圈的动作电压值,并可做断路器的
低电压动作试验。
4、配备直线传感器、旋转传感器、万能传感器以及支架、专用固定多功能接头，
安装极为方便，简捷。
5、断路器合闸电阻测试仪适用于国内外生产的所有型号的SF6开关、GIS组合电器
、真空开关、油开关。
6、开关动作一次，得到所有数据及图形。
7、主机可存储六千组现试验数据（可扩展存储卡），机内实时时钟，便于存档。
8、配备U盘接口，可直接把数据保存到U盘，上传到计算机进行分析、保存。
9、同时可测12路金属触头断口、6路主断口和辅助断口、6路合闸电阻。
10、内含包络线，通过多台（2-10台）开关测试的数值，生成标准包络线，进行
分析对比，还能进行开关震动频率分析。
11、断路器合闸电阻测试仪内部抗干扰电路可满足800KV变电站内可靠使用。
产品参数
1、时间测量：
12路 固有分闸（合闸）时间
分闸（合闸）相内不同期
分闸（合闸）相间不同期
合闸（分闸）弹跳时间（弹跳次数）
测试范围：0.01ms～20s，分辨率：0.01ms,
测试范围：20s～200s，分辨率：0.1ms,
在200ms以内准确率：(0.05%t±0.1)ms
2、合闸电阻测量：
3路固有分闸（合闸）时间
分闸（合闸）相内不同期
分闸（合闸）相间不同期
合闸电阻投入时间、电阻值
3、测量范围：30～10KΩ,分辨率0.1Ω，准确度：≤1%±2个字
4、重合闸测量：合分、分合、分合分
5、速度测量：刚分（刚合）速度
指定时间段（行程段或角度段）平均速度
6、测速范围：
1mm传感器 0.01～25.00m/s，
0.1mm传感器 0.001～20.0m/s
360°角度传感器 1周波/ 0.25°
7、行程测量：
动触头行程（行程）
接触行程（开距）
超行程
过冲行程、反弹行程
8、行程传感器：
直线传感器：50mm，测量范围：0-50mm，分辨率:0.1mm
加速度传感器测量范围：0-600mm，分辨率：0.1mm
360线传感器：360о，测量范围：0-1000mm，分辨率：0.1mm
直线传感器：300mm，测量范围：0-300mm，分辨率:0.1mm（选配）
直线传感器：500mm，测量范围：0-500mm，分辨率:0.1mm（选配）
直线传感器：1000mm，测量范围：0-1000mm，分辨率:0.1mm（选配）
激光传感器测量范围：0-300mm，分辨率：0.1mm（选配）
9、线圈电流测量范围：0～40A,最小分辨率：0.01A。
10、仪器电源 ：AC/DC 220V ± 10%；50Hz ± 2%
11、内触发电源：输出DC15～260V连续可调
输出电流：220V电压以下≤ 20A（短时）
12、外触发：触发电压AC/DC10V～300V，电流：≤ 120A(短时)
13、隔离开关测量范围：
电压输出：DC15～260V（可调）；
电源输出时间：0.01-20秒（可设置）；
断口信号最大采集时间为200秒；
可测断口合、分闸时间、三相不同期、弹跳时间及次数
14、主机体积：380×280×170mm
15、使用环境： -20℃~+50℃
16、相对湿度：≤90%
使用指南
1、断路器合闸电阻测试仪使用仪器前请首先将仪器可靠接地，以确保人身及仪器
安全。
2、使用仪器前请检查使用电源是否为交流或直流220V电源，否则可能损坏仪器。
3、断路器合闸电阻测试仪在工作时内部有220V直流电流输出，请注意安全。
4、在使用内部直流电源控制开关分合闸的情况下，试验前请仔细检查控制接线，
严禁短路，避免损坏机内直流电源或控制接点。
5、各断口线连接必须良好，以免因开关振动影响测试数据。
6、断路器合闸电阻测试仪内部有220V电压，请不要打开机壳。
日常保养
1．断路器合闸电阻测试仪是一台精密贵重设备，使用时请妥善保管，要防止重摔
、撞击。在室外使用时尽可能在遮荫下操作，以避免液晶光屏长时期在太阳下直
晒。
2．仪器平时不用时，应储存在温度-10～40。C，相对湿度不超过80%，通风、无
腐蚀性气体的室内。潮湿季节，如长时期不用，最好每月通电一次，每次约0.5小
时。
