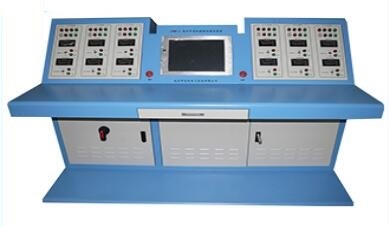

SFGK-6高压开关机械特性磨合装置

发布日期：2020-06-20　点击：1787次

产品别称

高压开关机械特性磨合装置、断路器寿命磨合台,SFGK-6高压开关机械特性磨合装置



      产品简介

SFGK-6高压开关机械特性磨合装置针对高压开关的磨合测试而设计，可同时控制6

台断路器的磨合测试（6路完全独立），并以智能控制器为基础进行参数设定、时

序控制。参数设定直观，时序控制简便，使工作效率得到极大提高，而且克服了

以往使用时间继电器进行磨合的控制能力较差，易使分、合闸线圈烧毁的缺点，

有效的保护了高压开关测试仪的完好性。LDGK-6高压开关机械特性磨合装置操作

简单，是高压开关设计和测试的理想工具。



      产品特征

1、操作功能：可以按预设的参数进行单分、单合、低电压试验（40~120%Un额定

电压），寿命试验。

2、报警功能：当高压开关发生拒合、拒分、误合、误分时，试验台会给出报警提

示，并切断电源停止操作。（其中某一工位有问题不影响其他工位的正常磨合）

3、保护功能：当发出合（分）命令后，经过适当延时，自动切断合（分）闸电源

，防止因高压开关拒动或辅助开关转换不到位而导致合（分）线圈长期带电。

4、高压开关机械特性磨合装置有独立控制断路器的功能，当正在磨合的6台断路

器中有一台出现拒分、据合、误分、误合等故障时，磨合台应对其进行报警，停

止操作命令。且不影响其他工位正常工作。磨合设定次数完成后，试验台有信息

提示，停止操作命令，切断电源。

5、高压开关机械特性磨合装置具有记忆功能，当开关磨合次数未达到设定次数，

因意外断电等故障中断时，下次试验可以选择上次断点位置继续试验，也可以选

择重新试验(复位清零)。

6、分、合间隔时间可设定，整定范围：1-3000秒。

7、分、合间输出时间可设定，整定范围：10-3000毫秒。

8、每个工位操作电源独立，即可交流输输出也可直流输出。

9、高压开关机械储能电源独立控制，避免储能线圈长期带电，防止工作人员带电

换线操作。



      产品参数

1、电源输入：AC220V±15%；50Hz

2、内部触点最大承受电流20A。

3、分闸电源：0～270V/10A  电动调压

4、合闸电源：0～270V/10A  电动调压

5、储能电源：0～270V/10A  电动调压

6、工位数：6个相互独立
