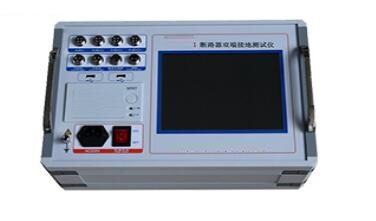

SFGKC-HAS 断路器双端接地测试仪

发布日期：2020-06-20　点击：3416次

产品简介

随着社会的发展，人们对用电的安全可靠性要求越来越高，断路器双端接地测试仪（断路器综合测试仪）在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。断路器双端接地测试仪是依据最新的《高压交流断路器》GB1984-2003为设计蓝本，参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分，DL/T846.3-2004为设计依据，为进行各类断路器动态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。



      产品特征

⑴、断路器双端接地测试仪8.4寸进口彩色高亮大屏，在太阳光下清晰可见，嵌入式操作系统，windows操作界面，触摸屏，便于现场操作人员使用。

⑵、高速热敏打印机，方便现场打印测试数据。SFGKC-HAS 断路器双端接地测试仪

⑶、机内集成式操作电源，无须现场二次电源，现场使用方便快捷。可提供DC20～265V可调电源，电流20A。任意整定分、合闸线圈的动作电压值,并可做断路器的低电压动作试验。

⑷、配备直线传感器、旋转传感器、万能传感器以及支架、专用固定多功能接头，安装极为方便，简捷。

⑸、断路器双端接地测试仪适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。

⑹、开关动作一次，得到所有数据及图形。

⑺、主机可存储一万组现试验数据（可扩展存储卡），机内实时时钟，便于存档。

⑻、配备U盘接口，可直接把数据保存到U盘，上传到计算机进行分析、保存。

⑼、同时可测12路金属断口、3（6）路双端接地开关。

⑽、内含包络线，通过多台（2-10台）开关测试的数值，生成标准包络线，进行分析对比，还能进行开关震动频率分析。

⑾、断路器特性测试仪内部抗干扰电路可满足800KV变电站内可靠使用。



      产品参数

  1．时间测量：

              12路 固有分闸（合闸）时间

              分闸（合闸）相内不同期

              分闸（合闸）相间不同期

              合闸（分闸）弹跳时间（弹跳次数）

              测试范围：0.01ms～200S，分辨率：0.01ms

  2.双端接地开关测量：

             3（6）路固有分闸（合闸）时间

               分闸（合闸）相内不同期

               合闸（分闸）弹跳时间及波形

  3.速度测量：刚分（刚合）速度

               指定时间段（行程段或角度段）平均速度

  4. 测速范围：1mm传感器 0.01～25.00m/s，

                0.1mm传感器 0.001～2.50m/s

                0.5°角度传感器 1周波/ 0.5°

  5.行程测量：动触头行程（行程）

                接触行程（开距）

                过冲行程或反程（超程）

  6.传感器：50mm，分辨率:0.1mm

                360线传感器：360о，分辨率:0.5о

    选配传感器：300mm、1000mm、加速度传感器

  7.电流：最大电流输出为20A(选择配30A）。

  8.交流电源 ：AC 220V ± 10%；50Hz ± 2%

  9.直流电源：输出电压：15～260V连续可调，输出电流：≤ 20A(短时)

  10. 隔离开关测量范围：

      ⑴、电压输出：DC15～260V（可调）；

      ⑵、电源输出时间：0.01-20秒（可设置）；

      ⑶、断口信号最大采集时间为20秒；

      ⑷、可测断口合、分闸时间、三相不同期、弹跳时间及次数

  11.主机体积：380×280×170mm

  12.使用环境：  -10℃~+50℃

  13.相对湿度：≤90%



     SFGKC-HAS 断路器双端接地测试仪 产品附件

断口线及短接线              4套

合分闸线          1根

双端接地测试夹            1套

10A电源线         1根

15A保险         2个

打印纸            2卷

50mm直线传感器及接头     1套

360度旋转传感器及接头            1套

万能传感器            1支

磁性表座        1个

产品说明书          1份
