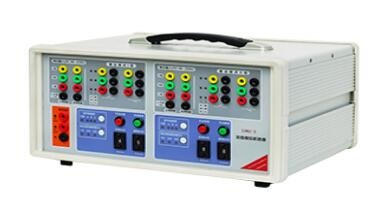

SFKC-2 双路模拟断路器

发布日期：2020-06-20　点击：1709次

  产品简介

      SFKC-2双路模拟断路器试验仪将两组相互独立的模拟断路器置于同一机箱，可模拟断路器的三相及分相操作、单跳闸线圈或双跳闸线圈断路器、开关自备投试验以及开关拒跳/拒合等动作行为，适用于电力系统、工矿企业、科研、教学院所等，作为继电保护及自动装置试验中代替实际断路器之用。在保障继电保护试验的正确性、可靠性的同时，可大幅减少实际断路器的动作次数，提高整组试验工作效率。

        两组模拟断路器均直接提供A、B、C相模拟的跳/合闸线圈输入端，一对断路器位置输出的常闭接点和常开接点。通过面板操作选择模拟断路器的手动跳闸/合闸、跳/合闸线圈电阻、跳/合闸时间、单相/分相动作相预置选择等功能，从而模拟断路器的跳/合闸动作。

     本机提供独立的110/220V隔离直流电压输出。

      产品参数

1、供电电源：AC220V±10%

2、跳合闸输入电压：DC 40V≤ Vin ≤ 250V

3、跳/合闸线圈电阻选择：100Ω、200Ω、400Ω

4、合闸时间选择：20ms~180ms，步长20ms（当设置小于20ms时取为20ms）

5、跳闸时间选择：30ms~90ms，步长10ms（当设置小于30 ms时取为30 ms）

6、常开/常闭输出接点容量：DC110V/5A，AC220V/30A。

7、提供A相，B相，C相，AB相，BC相，CA相，ABC相等七种分相预置选择和三相操作选择。

8、隔离直流电压输出：DC 110V/220V，容量200W。

9、工作环境：温度-10℃～＋45℃，湿度90％不冷凝

10、体积：380(W)×250(H)×180(D)mm

11、重量：10Kg
