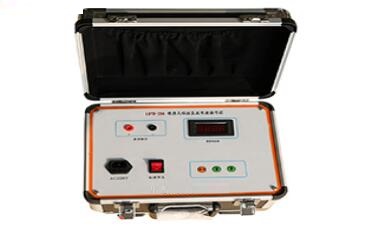

SFYD-20A便携式程控直流电源操作箱

发布日期：2020-06-20　点击：3823次

产品别称

便携式程控直流电源操作箱、断路器电源操作箱、高压开关合分闸电源、开关动作电源 、断路器低跳试验电源、断路器低电压测试仪。

      产品简介

便携式程控直流电源操作箱采用了先进的补偿技术和最新的电子元器件，带有多种保护功能，性能优越。克服了带负载后的电压跌落，并带有随时关断，可保证开关动作圈在通电后随时切断，避免线圈烧毁，工作稳定可靠。适用于电力部门做各种开关低电压动作试验及分、合闸试验。

      产品参数

1. 电源插座：输入AC220V±10%/50HZ

2. 直流电压表：显示当前直流电压数值

3. 合闸、分闸按键：直流电压启动或停止

4. 升压、降压按键：DC10-265V±1%

5. 电流：最大20A（短时工作≤1000ms),电流≤10A时，输出时间≤60S。

6. 合闸（分闸）输出端子：红色端子输出合闸正电源，黑色端子输出负电源，绿线端子输出为分闸正电源。

7. 储能+-：红色端子正电源，黑色端子输出负电源。

      产品配置

1.开关动作电源操作箱   1只

2.合分闸电源连接线   1套

3.储能电源连接线       1套

4.产品说明书   1本

5.产品合格证   1份

6.备用保险丝    2只（15A）

      操作指引

1. 将电源线一端插入电源输入插座内，另一端接通AC220V电源。

2. 通过上或下键设置所需电压。

3. 将仪器的电压输出线和被试品的线对应接好,请按说明书接线。

4. 接线无误后，按对应的电压开关键（合闸或分闸），电压立即输出，手立刻松开按键，电源立刻关闭。

5. 合闸：目的是检测“合闸”继电器在额定电压的65%（厂家提供参数）例：DC 220V 的60%=143V时应可靠合闸。调节电压至143V时,按操作电源的“合闸”按键，此时开关应可靠合闸。

6. 分闸：目的是检测分闸继电器在额定电压的30% 例：DC 220V的 30%=66V时，按操作电源的“分闸”按键，此时高压开关应不动作。当DC 220V 65%=143V时高压开关应可靠分闸。

7. 储能：目的是给断路器储能电机供电，先设置好电压，再关闭仪器电源，将测试线接在储能电压控制点，开机电压自动输出（只要开机就有电源输出，请注意安全）。

8. 弹簧操动机构：目的检测弹簧操作机构继电器在额定电压的70%（厂家提供参数）例：DC 220V 70%=154V调节电压至154V，如连线为操作电源“合闸”引线，请按“合闸”按钮，此时应听到开关内弹簧操作机构继电器合闸声。

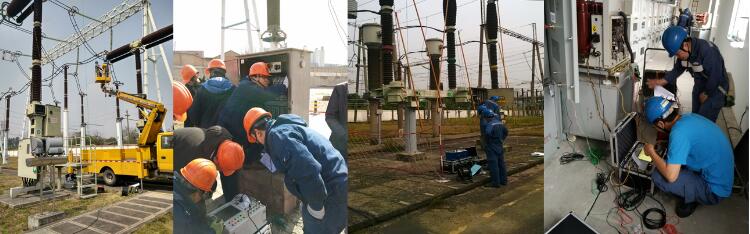

      现场试验
