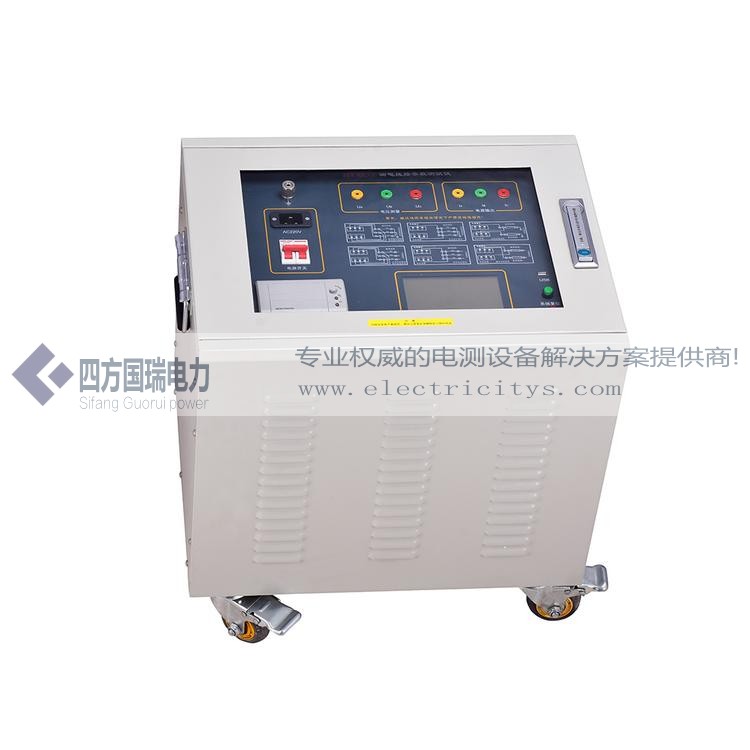

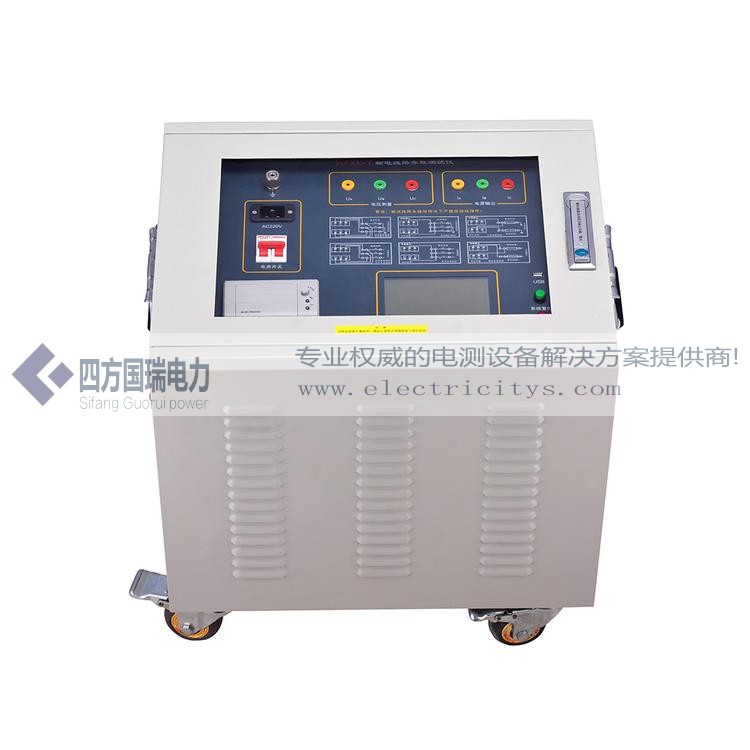

SFXL-Y输电线路工频参数测试系统
发布日期：2020-06-20 点击：3452次
在传统的输电线路工频参数测试中，采用三相自耦变和大容量隔离变压器提供测试电源，通过电力计量用的CT和PT作电信号变换，用指针式的高精度电力测试仪表（电流表、电压表和功率表）测量各个电参量，计算得到输电线路工频参数测试结果。整套试验设备体积庞大，重量大，需要吊车等配合工作，十分不利于现场工作，而且由于测试电源是工频电源，容易与耦合的工频干扰信号混频，带来很大的测量误差，需要大幅度提高信噪比，对电源的容量和体积要求又进一步提高。
目前市场中销售的不提供测试电源的输电线路参数测试仪器，测试过程中仍然需要庞大的工频电源设备，在强干扰情况下依然无法正常工作，严重时甚至烧毁仪器，这类仪器只是替代了传统的表计，实现了测试和计算自动化，但是无法解决测量中的抗干扰和三相电源设备体积庞大的根本问题。
随着电网的发展和线路走廊用地的紧张，同杆多回架设的情况越来越普遍，输电线路之间的耦合越来越紧密，在输电线路工频参数测试时干扰越来越强，严重影响测试的准确性和测试仪器设备的安全性，针对这一问题，开发了新一代线路参数测试仪，集成异频测试电源、测量仪表、数学模型于一体，消除强干扰的影响，保证仪器设备的安全，能极其方便快速、准确地测量输电线路的工频参数。
产品别称：输电线路异频参数测试系统、线路参数测试仪产品咨询电话：027-61903638 手机：13871319625 QQ：3173906661 微信：L13627110989
| 仪器供电电源 | 三相，AC380V±10%，15A，50Hz (有效值) | |
| 仪器内部异频电源特性 | 输出电压 | 三相，0～200V(有效值＜±1%) |
| 输出电流 | 5A | |
| 输出频率 | 47.5Hz，52.5Hz (＜±0.1Hz) | |
| 有功功率 | 47.5Hz，52.5Hz (＜±0.1Hz) | |
| 输出功率 | 三相3×3kW(9kW) | |
| 具备测量两相线路的功能(包括直流输电线路和电气化铁路牵引线路) | ||
| 测量范围 | 电容 | 0.1～30μF |
| 阻抗 | 0.1～400Ω | |
| 阻抗角 | 0°～360° | |
| 线路长度从0.3km到400km均应能够稳定准确测试 | ||
| 测量分辨率 | 电容 | 0.01μF |
| 阻抗 | 0.01Ω | |
| 阻抗角 | 0.01° | |
| 测量准确度 | 电容 | ≥1μF时，±1%读数±0.01μF |
| ＜1μF时，±3%读数±0.01μF | ||
| 阻抗 | ≥1Ω时，±1%读数±0.01Ω | |
| ＜1Ω时，±3%读数±0.01Ω | ||
| 阻抗角 | 测试条件：电流＞0.1A | |
| ±0.3°(电压＞1.0V)，±0.5°(电压:0.2V～1.0V) | ||
| 保护功能 |
仪器具有过流、过压、接地等保护功能。 仪器面板带有三相保险，过流过压都是通过保险保护仪器安全和操作人员安全(前提是按照高压试验安全操 作要求，将仪器大地端子可靠接地)，不会烧坏仪器。 |
|
| 波形畸变率 | 正弦波，畸变率＜2%。 | |
| 绝缘性能、抗震性能 | 绝缘电阻(MΩ) | |
| 电源输入端 | 大于10 MΩ | |
| 电流输出端 | 大于10 MΩ | |
| 电压测量端 | 大于10 MΩ | |
| 耐压强度 | 1.5kV，1min，无击穿飞弧；满足长途、恶劣路面运输,试验室做0.5m跌落试验后能可靠稳定测试 | |
| 抗干扰参数 | 抗干扰电流 |
线路首末两端短接接地时不小于50A。 能在仪器输出信号与干扰信号之比为1：10的条件下稳定准确完成测试。 具有二相线路工频参数测试的功能。 |
| 重量 | 主机65Kg | |
| 输电线路异频参数测试系统使用环境 | 使用环境：环境温度：-15℃～40℃；相对湿度：≤90% | |
