SFBX-H变压器绕组变形测试仪
发布日期：2020-06-20 点击：3333次
本公司四方国瑞电力供应 SFBX-H 变压器绕组变形测试仪 是 电力变压器的内部结构故障检测的必备工具 一年保修，质量保证，欢迎咨询洽谈。
变压器绕组变形测试仪根据对变压器内部绕组特征参数的测量，采用目前正在开发完善的内部故障频率响应分析(FRA)方法，对变压器内部故障作出准确判断。
变压器设计制造完成后，其线圈和内部结构就确定下来，因此对一台多绕组的变压器线圈而言，如果电压等级相同、绕制方法相同，则每个线圈对应参数(Ci、Li)就应该是确定的。因此每个线圈的频域特征响应也随之确定，对应的三相线圈之间其频率图谱具有一定可比性。
变压器在试验过程中发生匝间、相间短路，或在运输过程中发生冲撞，造成线圈相对位移，以及运行过程中在短路和故障状态下因电磁拉力造成线圈变形，就会使变压器绕组的分布参数发生变化。进而影响并改变变压器原有的频域特征，即频率响应发生幅度变化和谐振频点偏移等。并根据响应分析方法研制开发的变压器绕组测试仪，就是这样一种新颖的变压器内部故障无损检测设备。它适用于63kV～500kV电力变压器的内部结构故障检测。
产品别称：电力变压器绕组变形测试仪、变压器绕组变形检测仪、变压器绕组变形测量仪、变压器绕组变形分析仪
| 线性扫频分布 | 扫频测量范围 | (1kHz)～(2MHz) |
| 分段扫频测量分布 | 扫频测量范围 | (0.5kHz)～(1MHz) |
| (0.5kHz)～(10kHz) | ||
| (10kHz)～(100kHz) | ||
| (100kHz)～(500kHz) | ||
| (500kHz)～(1000kHz) |
| 幅度测量范围 | (-100dB)～(+20dB) |
| 幅度测量精度 | ±1dB |
| 扫描频率精度 | 0.01% |
| 信号输入阻抗 | 1MΩ |
| 信号输出阻抗 | 50Ω |
| 同相测试重复率 | 99.5% |
| 测量仪器尺寸(长×宽×高) | 300×340×120mm3 |

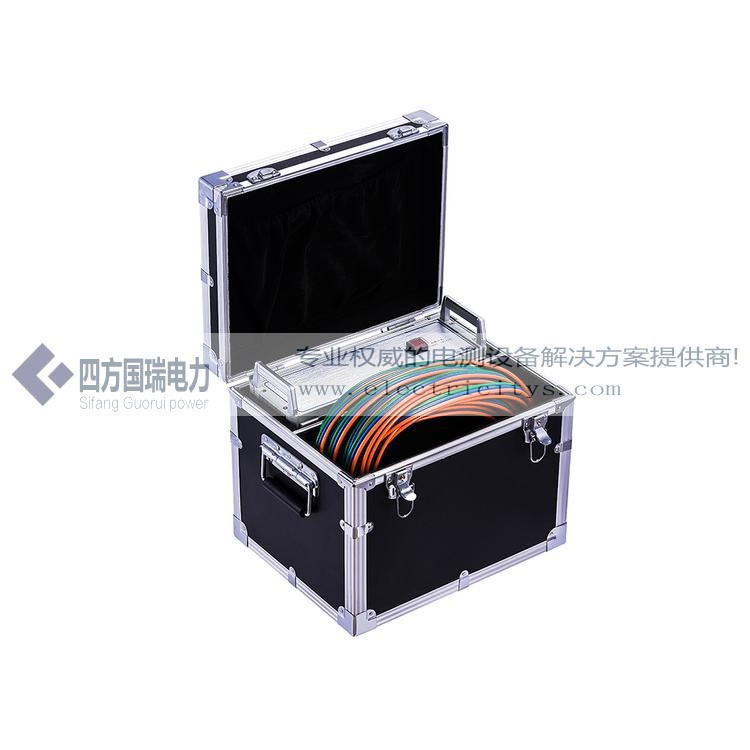

| 仪器铝合金包装箱尺寸(长×宽×高) | 310×400×330mm3 |
| 总体重量 | 10kg |
1、变压器绕组变形测试仪采集控制采用高速、高集成化微处理器。

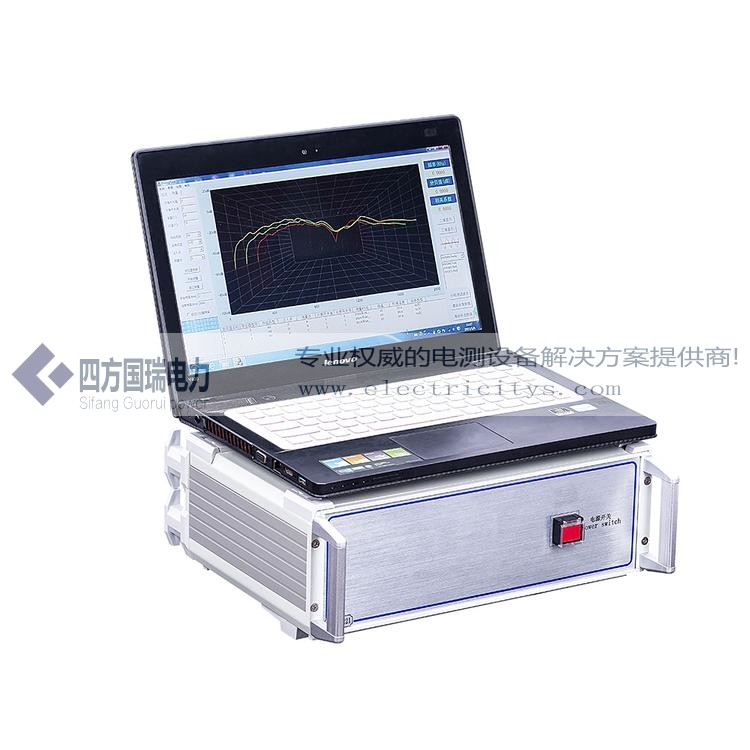

2、笔记本电脑与仪器之间通信USB接口

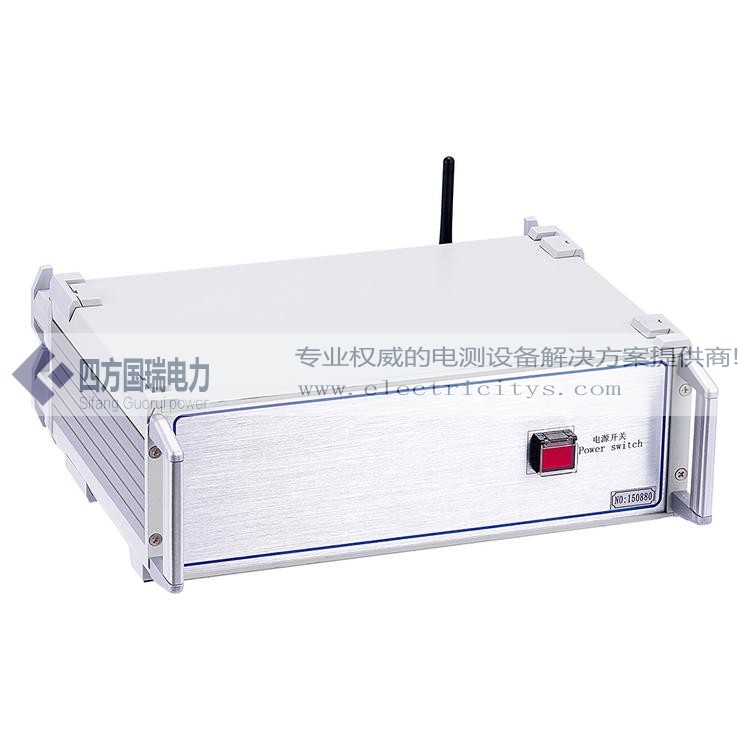

3、笔记本电脑与仪器之间通信无线蓝牙接口
4、硬件机芯采用DDS专用数字高速扫频技术(美国)，通过测试可以准确诊断出绕组发生扭曲、鼓包、移位、倾斜、匝间短路变形及相间接触短路等故障
5、高分辨dB值测量，双通道16位A/D(现场试验改变分接开关，即有明显输出变化)
6、信号输出幅度可以软件调节，最大幅度峰值 10V
7、计算机将检测结果生成电子文档(Word)
8、选用精密、高稳定元器件，对同一相重复试验，测量重复率在99.5%以上
9、成品电路板,表面有特殊处理，具有抗水和有害气体污染
10、本公司生产的变压器绕组变形测试仪具有线性扫频测量和分段扫频测量双测量系统功能，兼容当前国内两种技术流派的测量模式
11、幅频特性符合相关规定关于幅频特性测试仪的技术指标。横坐标(频率)具有线性分度及对数分度两种，因此打印出的曲线可以是线性分度曲线也可以是对数分度曲线，用户可根据实际情况选用
