变频串联谐振试验成套装置交流电缆耐压仪_全网折扣价

发布日期：2020-06-15　点击：3390次

BPXZ-Z串联谐振耐压试验装置

适用于大型变压器，发电机组工频耐压试验

参考标准：GB50150-2006,DL/T849.6-2004

适用于60KV、220KV，500KVGIS交流耐压试验

闪络保护等功能，保证了系统的可靠性

支持多种试验模式变频串联谐振试验成套装置交流电缆耐压仪_全网折扣价



㊣ 湖北省最大的高压试验设备生产基地

㊣ 始于1986年，30多年生产制造经验，只专注电力试验设备领域，品质更有保障



产品咨询、购买、维护服务，欢迎致电 027-61903638 联系我们产品简介

参考标准：GB50150-2006,DL/T849.6-2004，采用进口功率元件作为功率变换的核心，调谐+调压；多种组合试验模式，过载能力强，保护功能更完善。适用于大容量，高电压的电容性试品的交接和预防性试验。

BPXZ-Z串联谐振耐压装置主要由变频控制器，励磁变压器，高压电抗器，高压分压器等组成。变频控制器又分两大类，20KW及以上为控制台式，20KW以下为便携箱式；它由控制器和滤波器组成。变频控制器主要作用是把幅值和频率都固定的380V或200V工频正弦交流电转变为幅值和频率可调的正弦波。并为整套设备提供电源。励磁变压器的作用是将变频电源输出的电压升到合适的试验电压。高压电抗器L是谐振回路重要部件，当电源频率等于1/(2π√LCX)时，它与被试品CX发生串联谐振。

变频串联谐振试验装置适用于10KV、35KV、110KV、220KV、500KV聚己烯电力电缆交流耐压试验。适用于60KV、220KV，500KVGIS交流耐压试验。适用于大型变压器，发电机组工频耐压试验；电力变压器感应耐压试验；接地电阻测量。产品参数

电压波型         正弦波，波形畸变率＜1.0%

输出频率         30～300Hz

工作制     满功率输出下，连续工作时间60min

品质因素         30～80

输入工作电源         单相380/220V±10%，50Hz

环境温度         －10℃～+50℃

相对湿度         ＜95%，无凝露状况

适用范围         电缆变频谐振装置

发电机交流耐压装置

变电站电气设备交流耐压谐振装置

CVT检验用谐振升压装置产品附件

本产品详细清单，请以说明书或代销合同为准

名称         说明         数量

激励变压器     /        1台

变频电源控制箱     /        1台

高压电抗器     /        1套

电容分压器     /        1套

内部连接线     /        1套

出厂试验报告         /        1份

成套装置使用说明书     /        1本

产品合格证              1张售后客服



★★★★★ 客服服务中心：027-61903638，我们将尽快安排电力工程师为您及时解答！



保修承诺



三年质保，一年包换，六个月包退，一个月试用



同时配套一站式的全面服务，公司会为每一个客户提供免费的专业技术服务和现场指导工作，公司拥有一组完善的客服系统，为客户提供一对一的售前、售中、售后三大服务环节，为每一位客户免除后顾之忧，树立公司以客户为中心的精神。



在湖北四方国瑞电力控股有限公司长达近30年的不懈努力与坚持以品质为核心理念运行中，如今，产品品质保障已经成为电力预防性试验行业独有不可复制的核心竞争优势，在市场上已经树立良好的口碑形象。除了把控好产品的卓越品质以外，同时也离不开专业、经验丰富的电力团队。



用户至上和诚信为本是我们的服务宗旨，而质量是四方国瑞生命的保证，实现三年保修/一年包换/六个月包退/一个月试用/终身维护的服务承诺，正是验证了公司对产品质量的信心所在，而信心的来源，正是因为我们拥有优厚的产品质量! 经验库

串联谐振的相关知识

一、定义

       在电阻、电感及电容所组成的串联电路内，当容抗XC与感抗XL相等时，即XC＝XL，电路中的电压U与电流I的相位相同，电路呈现纯电阻性，这种现象叫串联谐振。当电路发生串联谐振时，电路的阻抗Z=√R2+XC-XL2=R,电路中总阻抗最小，电流将达到最大值。

二、危害性

       发生谐振时，由于感抗和容抗相等，所以电感和电容两端的电压有效值相等，即：UL=UC。又由于其相位相反，因此这两个电压是相互抵消的。在电容或电感的电压有效值为：UL=UC＝XLI0=ω0LIO=ω0LU/R。式中ω0L/R称为谐振电路的品质因数，它代表电压比。即UC/U或UL/U。

       品质因数是衡量谐振电路特性的一个重要参数。如电路中电抗越大，电阻越小，则品质因数越高。因此电容或电感上的电压值将比外加电压大的多。一般电感、电容谐振电路的品质因数可达几十甚至几百。所以串联谐振又叫电压谐振。在电力系统中，串联谐振将会产生高出电网额定电压数倍的过电压，对电力设备的安全造成很大危害。

       在R-L-C串联电路中，出现线路端电压和电流同相位的现象叫串联谐振。

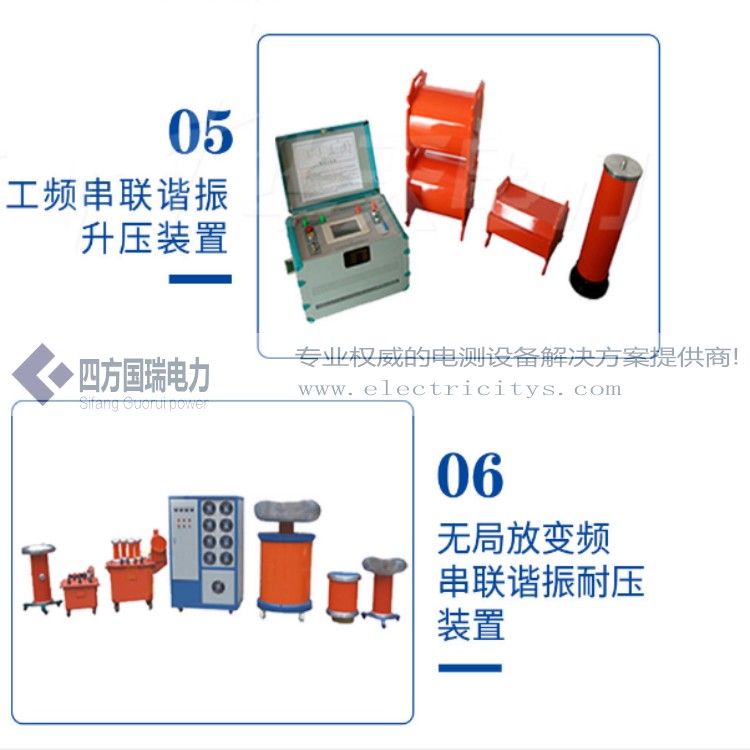

      湖北四方国瑞电力控股有限公司生产工频串联谐振升压装置(CVT校验用)、工频交流耐压谐振装置、变频谐振耐压试验装置，广泛用于各种高压交联电缆、变压器、发电机、GIS开关、电动机等设备的交流耐压试验。该装置拥有多项关键的国家专利技术，加上引进的部分国际先进技术，设备整体达到了国际先进水平。全傻瓜式操作，全自动试验。

串联谐振电源产品使用中的注意事项

       1、谐振电源产品大多都是高压试验设备，要求由高压试验专业人员使用，使用前应仔细阅读使用说明书，并经反复操作训练。

       2、操作人员应不少于2人。使用时应严格遵守本单位有关高压试验的安全作业规程。

       3、为了保证试验的安全正确，除必须熟悉本产品说明书外，还必须严格按国家有关标准和规程进行试验操作。

       4、各联接线不能接错，特别是接地线不能接错。否则可导致试验装置损坏。

       5、本装置使用时，输出的是高电压或超高电压，必须可靠接地，注意操作安全距离。

      四方国瑞电力，是专业生产串联谐振装置的厂商。其串联谐振产品稳定性、可靠性高，自动调谐功能强大，支持多种试验模式，系统人机交互界面友好，保护功能完善。

串联谐振变压器故障原因及排除

       1、风扇不能启动：

       急停、故障保护、失谐保护后，没有按“故障复位”；

       内部温度过高，功率元件热保护；

       排除方法：关断仪器电源，将仪器静置30分钟左右，重新开启电源，按仪器面板上的“复位”键，再启动仪器。

       2、自动调谐不能完成，找不到谐振点：

      （1）现象：调谐曲线完全是一条直线，调谐完成后仪器提示没有谐振点

       原因：回路接地不好，试验回路接线错误，装置某一仪器开路

       排除方法：检查接地装置可靠，接地连接线是否有断开点；

检查励磁变压器的高低压线圈的通断；

检查每一只电抗器的通断；

检查分压器的信号线的通断；

检查分压器的高低压电容臂的通断；

装置自身升压时没有谐振点，还需要检查补偿电容器的通断；

       （2）现象：调谐曲线是一条曲线，有较低的尖峰；

       试验时一次电压较高，高压却较低，甚至在没有升到试验电压时，一次电压已经到达额定电压，回路自动降压；

       原因：电抗器与试品电容量不匹配，没有准确找到谐振点；

试品损耗较高，系统Q值太低；

励磁变压器高压输出电压较低；

       排除方法：将补偿电容器并接入试验回路，加大回路电容量；

尽可能将多只电抗器串联，提高回路电感量；

提高励磁变压器的输出电压；

干燥处理被试品，提高被试品的绝缘强度，减少回路的有功损耗；

       如果上述操作全部处理完后，依然不能解决问题，请和湖北四方国瑞电力厂家联系，不可自行拆卸仪器！
