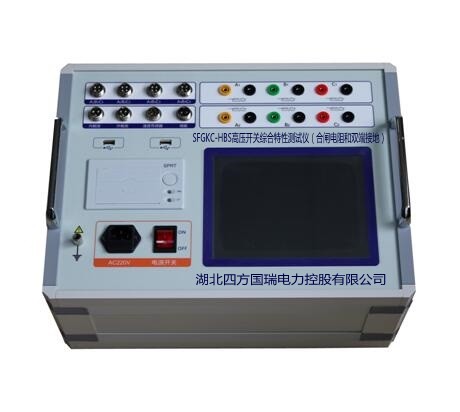

SFGKC-HBS断路器动特性测试仪

发布日期：2020-06-13　点击：3157次

 随着社会的发展，人们对用电的安全可靠性要求越来越高，高压开关动特性测试仪（断路器动特性测试仪）在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。高压开关动特性测试仪即（断路器动特性测试仪）是依据最新的《高压交流断路器》GB1984-2003为设计蓝本，参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分，DL/T846.3-2004为设计依据，为进行各类断路器动态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。

产品特征

1、断路器动特性测试仪显示屏8.4寸，采用windows操作系统，人性化操作界面，界面直观，触摸屏，便于现场操作人员使用。
2、高速热敏打印机，方便现场打印测试数据。
3、断路器动特性测试仪机内集成式操作电源，无须现场二次电源，现场使用方便快捷。可提供DC15～260V可调电源，电流30A。任意整定分、合闸线圈的动作电压值,并可做断路器的低电压动作试验。
4、开关动作一次，得到所有数据及图形。
5、主机可存储六千组现试验数据（可扩展存储卡），机内实时时钟，便于存档。
6、内含包络线，通过多台（2-10台）开关测试的数值，生成标准包络线，进行分析对比，还能进行开关震动频率分析。
7、内部抗干扰电路可满足1000KV变电站内可靠使用。
8、配备直线传感器、旋转传感器、万能传感器以及支架、专用固定多功能接头，安装极为方便，简捷。
9、断路器动特性测试仪适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。
10、同时可测12路金属触头断口、6路主断口和6路辅助断口、6路合闸电阻。

11、断路器动特性测试仪配备U盘接口，可直接把数据保存到U盘，上传到计算机进行分析、保存。

产品参数
